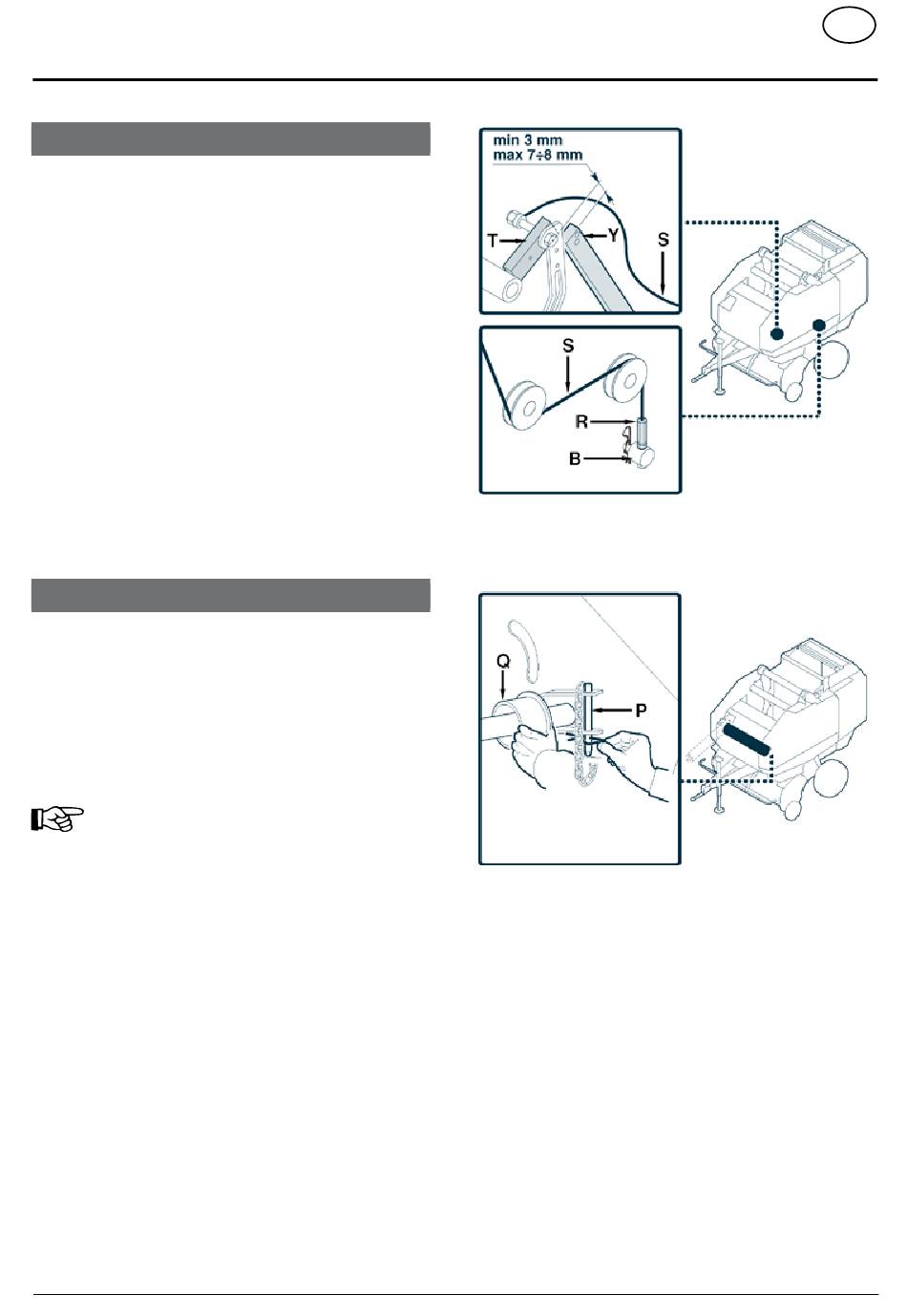

6.3.7 messerrückstellungszugstange
Das Kabel S muss mit Hilfe der Muttern, die auf dem Gelenk R gestützt
sind, eingestellt werden, damit die Steuerhebel bei Öffnung der Haken
zurückgestellt werden und der Messerhalteträger in geöffnete Stellung
gebracht wird und für einen neuen Netzschnitt bereit ist.
• Während der Öffnung der Haken muss der Abstand zwischen dem
Arm des Messerhalteträgers T und dem Stützhebel Y mindestens
 mm sein.
• Um die Schließung der Messer (Netzschnitt) bei geöffneter
Heckklappe zu ermöglichen, muß die Feder B beseitigt werden.
Das kann zur Durchführung der Schneideversuche durch manuelles
Ziehen des Netzes von der Rückseite der Presse, bei geöffneter
und mit dem Sicherheitshahn gesperrter Heckklappe erfolgen
(siehe Abschnitt .8.).
• Wird der Rückstellhebel manuell betätigt, dürfte der Abstand
zwischen T und Y nicht mehr als 7 - 8 mm betragen.
6.3.8 öffnung des Spulenhalters
Der Spulenhalter kann vollständig geöffnet werden, um den Zutritt zum
Garnbinder zu erleichtern und die Spule in das Rohr einzuführen.
Der Halter kann sich um einen Stützpunkt auf der rechten Seite der
Maschine drehen.
Um die Halterung zu öffnen, die Sicherungsfeder entfernen, den P-
Zapfen herausziehen und das Spulenhalterohr manuell drehen.
Nach Beendigung des Eingriffes den Halter in die Ausgangslage
zurückführen.
Die halter Q einstellen, damit die Netzspule in bezug
auf die Breite der Kompressionskammer zentriert
ist.
