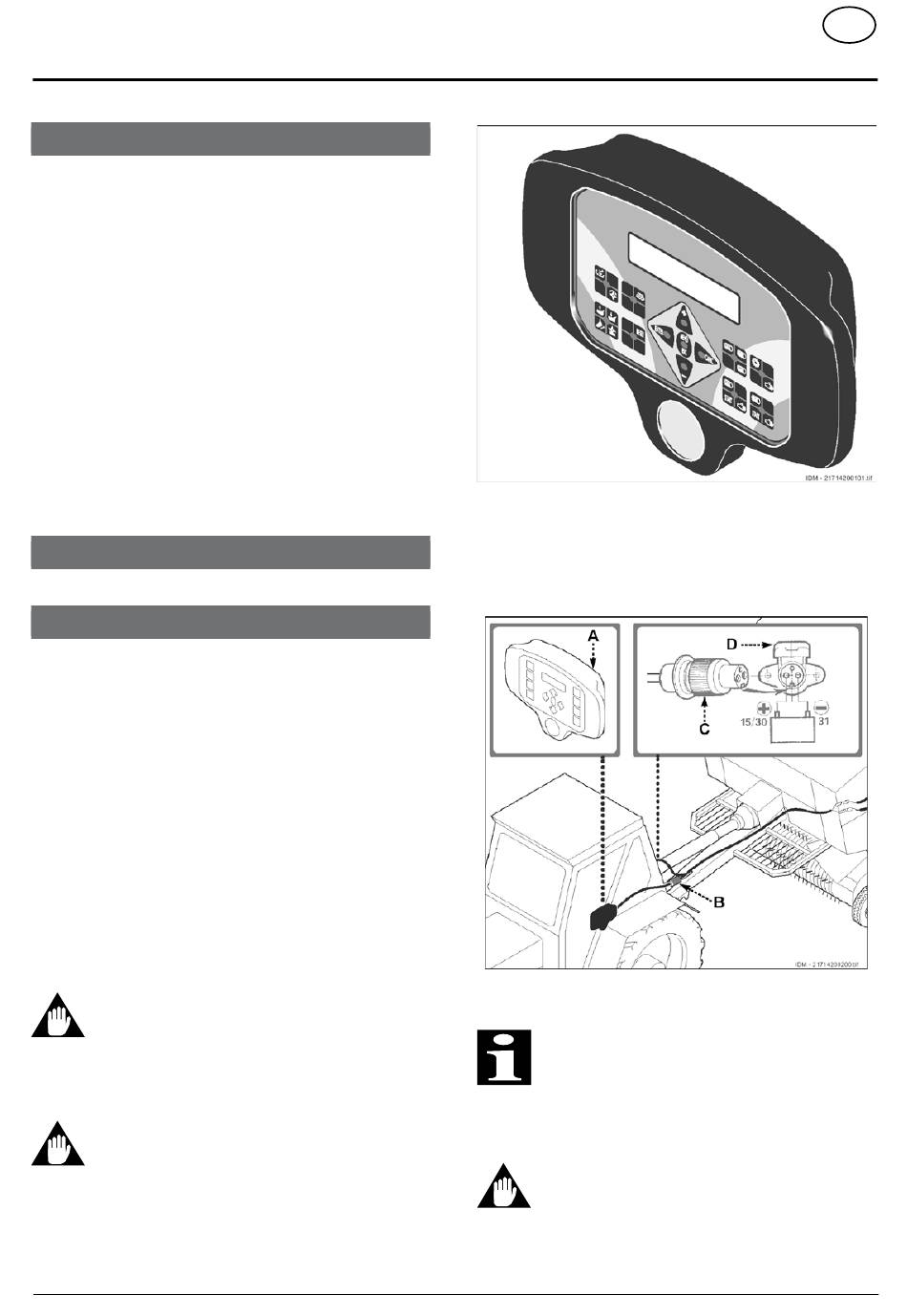

1.5 Allgemeine Beschreibung des Gerätes
- Das elektronische Steuergehäuse Alpha Bale Master, das im
folgenden Text als Gerät bezeichnet wird , wurde entwickelt
und hergestellt , um die Arbeitsweise der Gallignani Pressen
zusätzlich zu erleichtern, indem verschiedene Funktionen zu
unterschiedlichen Pressbedingungen gesteuert werden können
und dabei die umfassende Kontrolle des Arbeitsprozesses
sichergestellt wird.
- Das Display zeigt die Zählung der Ballen sowie eventuelle
Fehler im Bindesystem an und kontrolliert alle Phasen des
Bindevorganges.
- Das Gerät wurde gemäß der geltenden Vorschriften auf dem
Gebiet der elektromagnetischen Verträglichkeit entwickelt und
hergestellt und arbeitet bei einer Spannung von 11 - 15 Volt.
- Die Datenübertragung erfolgt seriell.

2. Benutzungshinweise

2.1 Anschluss des Gerätes
Bei diesem Arbeitsvorgang ist in der angegebenen Weise
vorzugehen.
1. Das Gerät (A) auf die in der Traktorkabine vorgesehenen Halterung
installieren.
2. Das Kabel aus der Traktorkabine entlang der Deichsel verlegen.
. Den Verbinder des Gerätes an die Verkabelung (B), die sich auf
der Arbeitsmaschine befindet, anschließen.
4. Diese Verkabelung ist mit einem Speisekabel mit dreipoligem
Stecker (C) ausgestattet, der an die dreipolige Steckdose (D) auf
dem Traktor anzuschließen ist. Das Gerät kann dadurch mit Strom
bis zu 20 A versorgt werden. Mit der Maschine wird ein dreipoliger
Stecker zur Installation auf dem Traktor geliefert, falls dieser nicht
über eine solche verfügen sollte. Das positive Endstück (+) der
dreipoligen Steckdose wird mittels eines mindestens 5 mm breiten
Kabels direkt an den Pluspol (+) der Batterie angeschlossen.
Vorsicht
Überprüfen Sie, ob die Steckdose auf dem Traktor
durch eine 20 A Sicherung gesichert ist, um gefährliche
Kurzschlüsse am Speisekabel zu verhindern.
Vorsicht
Vergewissern Sie sich, dass die Räder des Traktors
und das Kardangelenk das Kabel des Gerätes nicht
beschädigen können.
Wenn das Gerät ausgeschaltet wird, sind die Verbinder der
Verkabelung mit den dafür vorgesehenen, mitgelieferten Deckeln
zu verschließen.
001_D_INHALT ALPHA_1
waRtungSanlEitung
Wichtig
Vor Arbeitsbeginn ist der Stecker an die Steckdose
des Traktors anzuschließen. Die maschine ist
ausschließlich in der angegebenen Art und Weise
zu speisen.
Vorsicht
Keine ungeeigneten Sicherungen einbauen, die Kabel
nicht verändern und die Stecker und Steckdosen
nur durch solche ersetzen, die dem Original
entsprechen.
