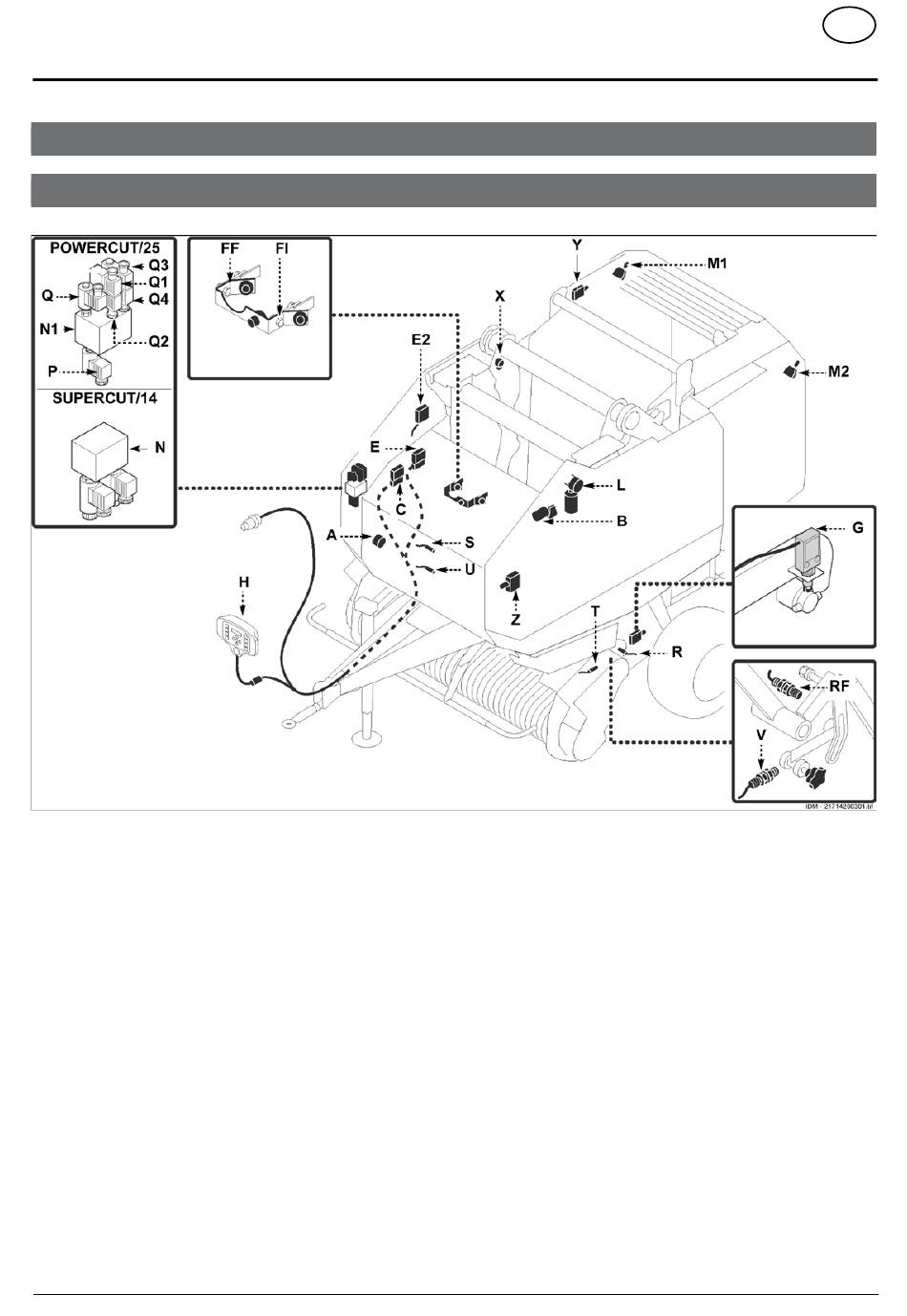

zeichenerklärung:
A
Elektrokupplung
B Motor Garnbindung
C Steuergehäuse für Bindevorrichtung (Slave)
D
Steuergehäuse für Supercut oder Powercut (Slave)
E Steuergehäuse für Ballendichte/ -durchmesser (Slave)
FI Betriebsschalter für Starten der Garnbindung
FF Betriebsschalter für Stoppen der Garnbindung
G Haken-Mikroschalter
h Bindungssteuergehäuse
l
Motor des Reinigungsgeräts für Garn- oder Netzzufuhrband
M1 Rechter Zufuhr-Anzeigersensor
M2 Linker Zufuhr-Anzeigersensor
N Hydraulischer Block mit Magnetventilen (Supercut/ 14 Messer
- Aufsammler - Wendevorrichtung)
N1 Hydraulischer Block mit Magnetventilen (Powercut/ 25 Messer
- Aufsammler - Wendevorrichtung)
P Rotorenumkehrmagnetventil
001_D_INHALT ALPHA_1

Anlagen

Positionierung der Vorrichtungen Input-Output

- 1 -
bEtRiEbS- und
waRtungSanlEitung
Q Magnetventil (Powercut/ 25 Messer)
Q1 Magnetventil für Messerhalterahmen - Hebung
Q2 Magnetventil für Messerhalterahmen - Senkung
Q3 Magnetventil für Messerauskupplung
Q4 Magnetventil für Messerkupplung
R
Sensor für Schließblech der Zufuhrfläche (Powercut/ 25
Messer)
RF Betriebsschalter für Netzbindungsende
S
Sensor für Messerhalterahmen in angehobener Stellung
(Powercut/ 25 Messer)
T Sensor für Messer in Auskupplungstellung (Supercut/ 14 Messer
und Powercut/ 25 Messer)
U Sensor für Messerhalterahmen in abgesenkter Stellung
(Powercut/ 25 Messer)
V Sensor für Netzumdrehungszählung und Netzbindebeginn
Z
Proportionalventil für die Kontrolle der Ballendichte
X Potentiometer für die Kontrolle der Ballendichte
Y
Schalter für Riemenspanner-Endanschlag
