3.8 Sicherheitsvorrichtungen

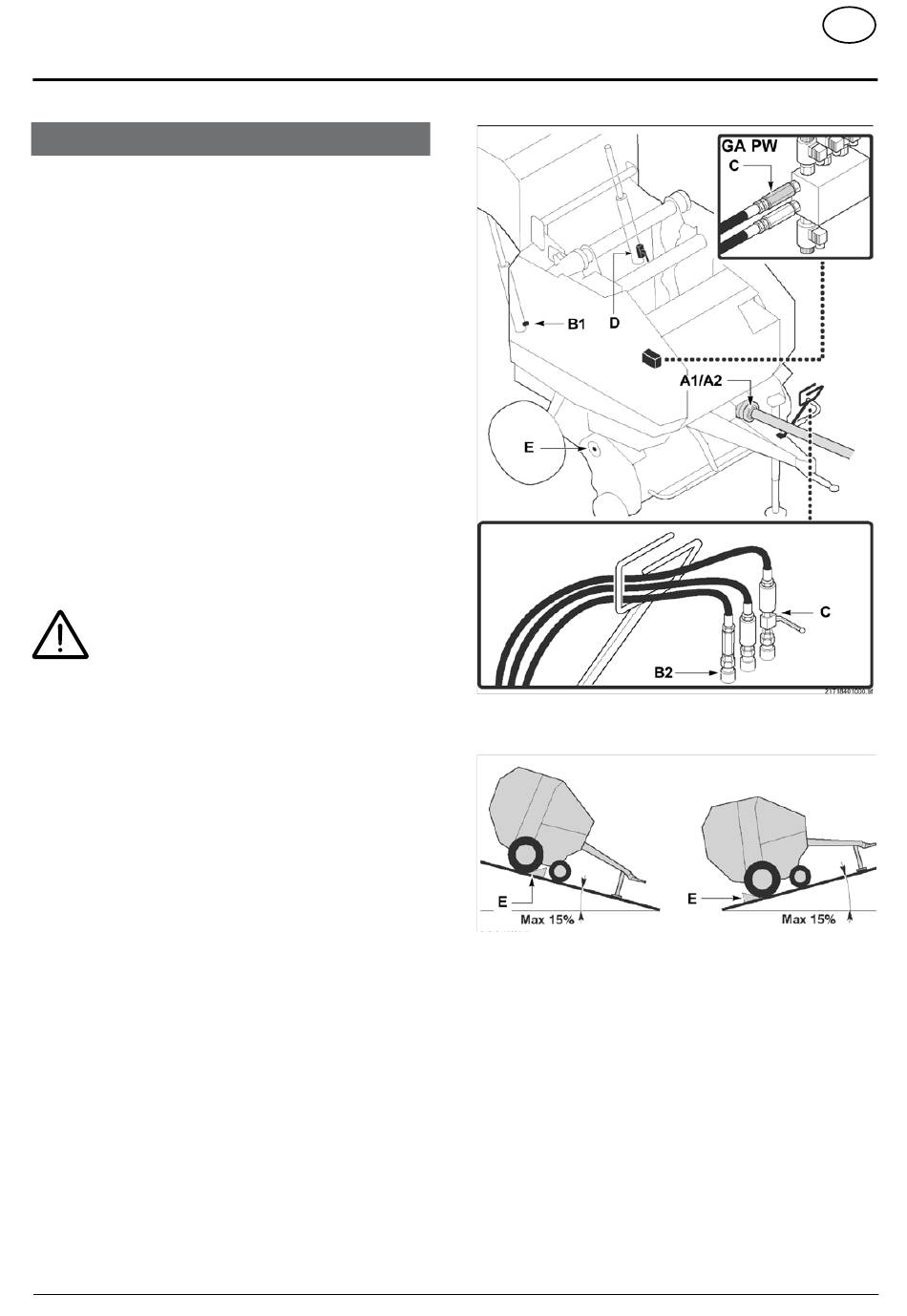

Die auf der Presse montierten Vorrichtungen müssen immer
leistungsfähig und ordnungsgemäß installiert sein.
A1 - nockenauskuppelvorrichtung für Gelenkwelle
Diese Vorrichtung ist auf der Gelenkwelle auf der Pressenseite
(nicht bei allen Modellen) installiert.
Im Falle einer Überlastung unterbricht die Auskuppelvorrichtung
den Antrieb.
A2 - Sicherheitsbolzen für Gelenkwelle
Auf einigen Modellen ist diese Vorrichtung auf der Gelenkwelle auf
der Pressenseite installiert. Im Falle einer Überlastung bricht die
Schraube und der Antrieb wird unterbrochen. Schrauben M8x60
UNI 577 R=80 kg/mm2 (8.8) verwenden (die innerste Öffnung
verwenden).
B - Drosseln auf den heckklappenzylindern
Die hydraulische Anlage für die Heckklappenöffnung ist mit einer
Drossel (B1) zur Verhinderung eines zu schnellen Niedergangs
und mit einer Drossel (B2) für die Geschwindigkeitsbegrenzung
beim Hochgang ausgestattet.
WARnUnG - ACHTUnG: Es ist verboten die Drosseln
auf jeden Fall zu verändern.
C - Drossel für Pick-up
Die Hydraulikanlage für das Anheben der Pick-up ist mit einer
Drossel versehen, die den zu schnellen Aufstieg vermeidet.
D - Sicherheitsfeststellvorrichtungen
Im Falle von Wartungs- und/oder Einstellarbeiten bei geöffneter
Heckklappe die dazu bestimmten Sicherheitsfeststellvorrichtung
auf beiden Hydraulikzylindern installieren.
E - Sicherheitsbolzen für Pick-up
Schützt die Pick-up vor eventuellen Überlastungen oder vor dem
Stoß der Federn auf dem Boden. Schraube M8x40 UNI 577 R=80
kg/mm2 (8.8)
F - Unterlegkeile für Räder
Sie werden verwendet, um gefährliche Bewegungen der Maschine
nach Abkuppeln vom Traktor zu vermeiden.
