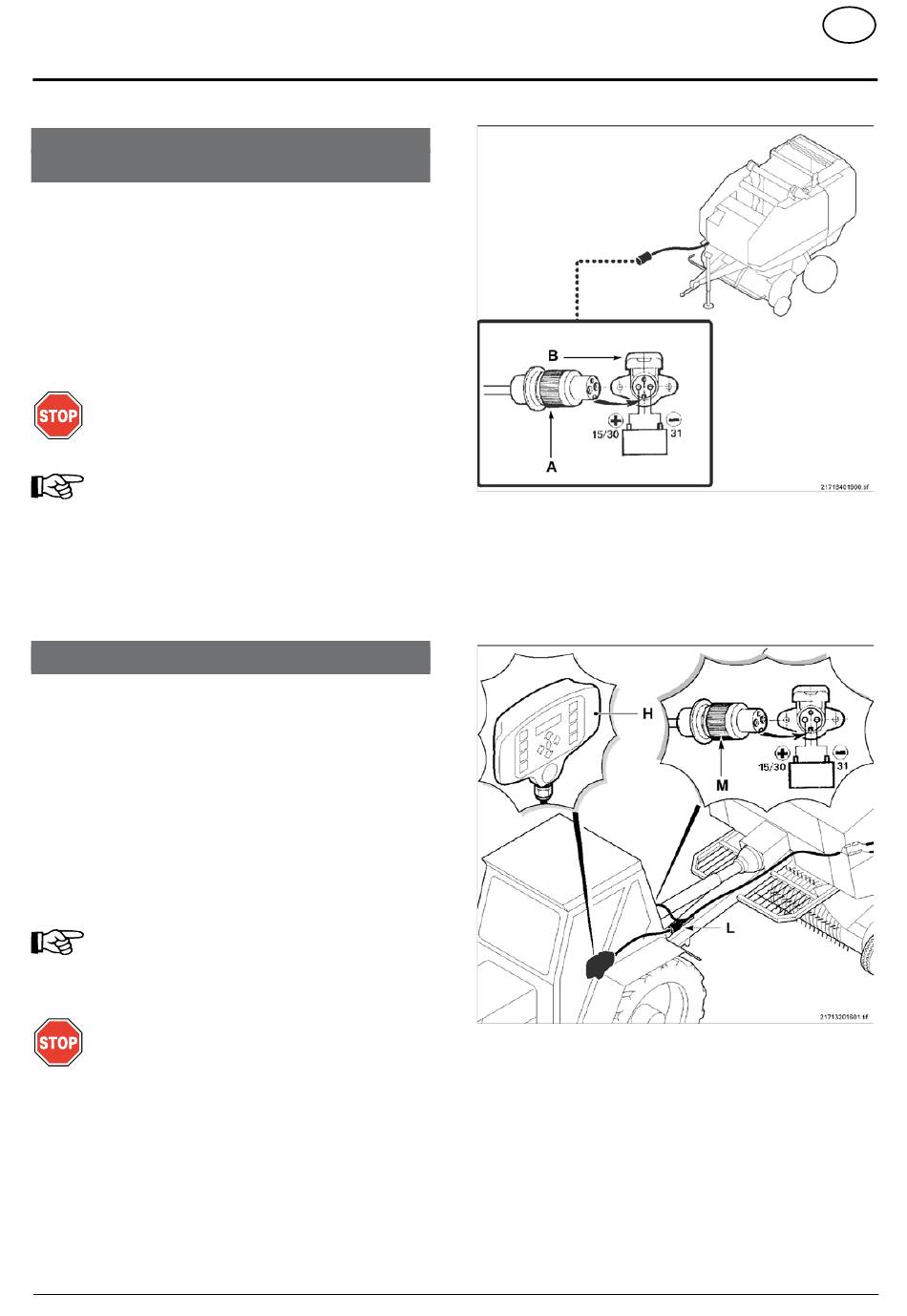

4.4.4 Elektrischer Anschluß der automatischen
Bindevorrichtung
Die Presse ist mit einem elektrischen Kreislauf für den Betrieb
der Bindevorrichtungen versehen. Dieser Kreislauf ist mit einem
Anschlußkabel mit -poligem Stecker A versehen.
Das aus der Deichsel der Presse heraustretende Kabel muß an
eine -polige Steckdose B auf dem Traktor angeschlossen werden.
Mit der Presse wird auch eine -polige Steckdose mitgeliefert, die
gegebenenfalls auf dem Traktor installiert wird.
Der Endverschluß (+) der -poligen Steckdose muß direkt an den Pol
(+) der Batterie mit einem Kabel mit Querschnitt von mindestens 5
mm angeschlossen werden.
2
VORSICHT: Das Kabel zum Batterienanschluß muß mit
einer Sicherung von 20A versehen sein.
Bevor die Arbeit begonnen wird, muss der Stecker an
die Steckdose des Traktors angeschlossen werden.
Die Maschine muß ausschließlich auf die angegebene
Weise versorgt werden.
4.4.5 Bindungssteuerungsgehäuse - Installation
Das Bindungssteuerungsgehäuse H steuert die Bindefunktionen.
- Das Steuergehäuse H auf der dafür vorgesehenen Halterung in
der Traktorkabine installieren.
- Das Kabel in der Traktorkabine entlang der Deichsel verlegen.
- Den Stecker des Geräts an die Verkabelung L auf der Maschine
anschließen.
- Den zweipoligen Leistungsstecker M an der Steckdose des
Traktors polaritätsrichtig anschließen.
- Überprüfen, ob die Steckdose auf dem Traktor durch eine 0
A Sicherung gesichert ist, um gefährliche Kurzsschlüsse am
Speisekabel zu verhindern.
Die Stecker der Verkabelung sind nach der
Abnahme mit den dafür vorgesehenen Deckeln zu
verschließen.
VORSICHT: sicherstellen, dass die Reifen des Traktors
das Kabel des Steuergehäuses nicht beschädigen
können.
