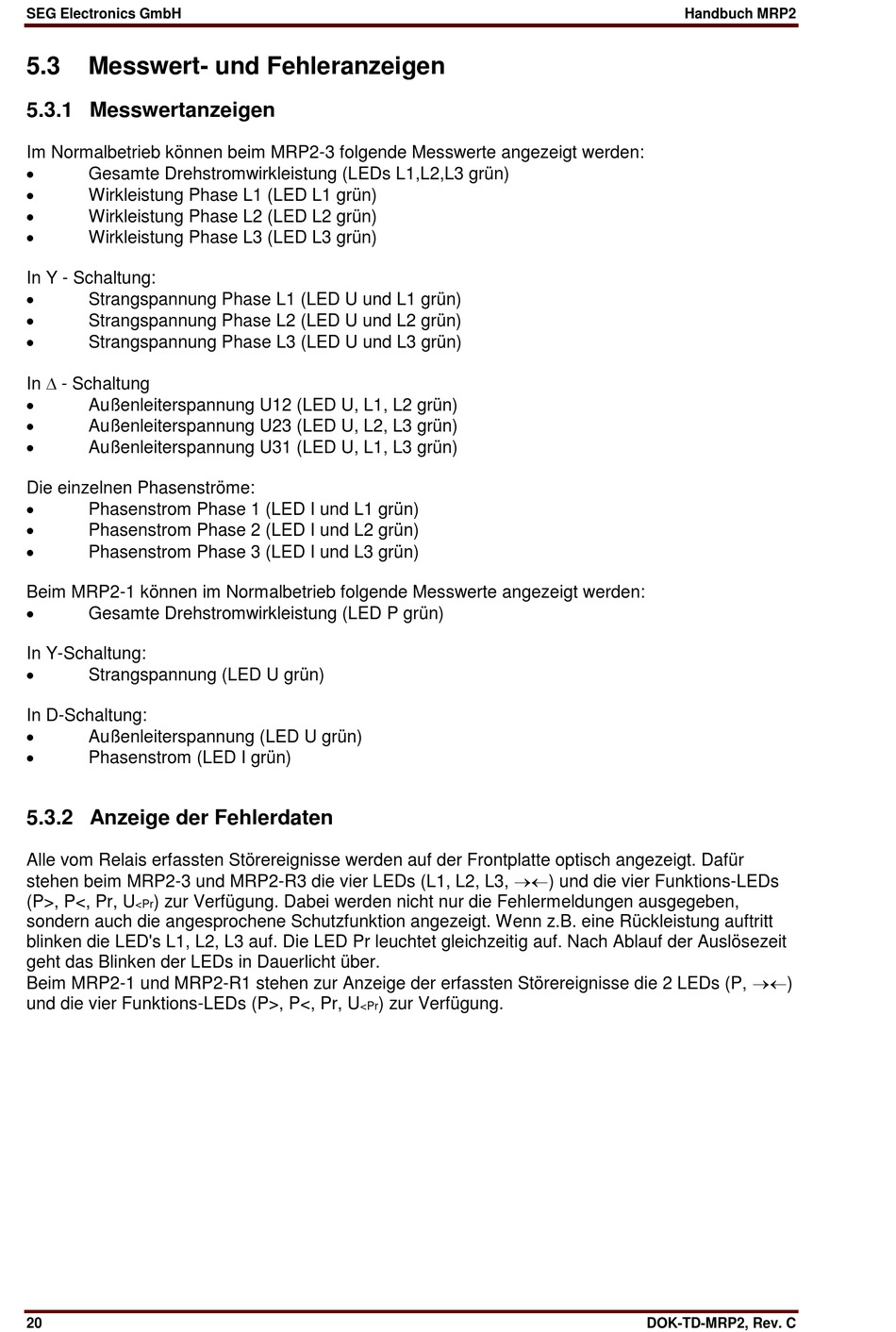

5.3

Messwert- und Fehleranzeigen

5.3.1 Messwertanzeigen

Im Normalbetrieb können beim MRP2-3 folgende Messwerte angezeigt werden:

Gesamte Drehstromwirkleistung (LEDs L1,L2,L3 grün)

Wirkleistung Phase L1 (LED L1 grün)

Wirkleistung Phase L2 (LED L2 grün)

Wirkleistung Phase L3 (LED L3 grün)
In Y - Schaltung:

Strangspannung Phase L1 (LED U und L1 grün)

Strangspannung Phase L2 (LED U und L2 grün)

Strangspannung Phase L3 (LED U und L3 grün)
In  - Schaltung

Außenleiterspannung U12 (LED U, L1, L2 grün)

Außenleiterspannung U23 (LED U, L2, L3 grün)

Außenleiterspannung U31 (LED U, L1, L3 grün)
Die einzelnen Phasenströme:

Phasenstrom Phase 1 (LED I und L1 grün)

Phasenstrom Phase 2 (LED I und L2 grün)

Phasenstrom Phase 3 (LED I und L3 grün)
Beim MRP2-1 können im Normalbetrieb folgende Messwerte angezeigt werden:

Gesamte Drehstromwirkleistung (LED P grün)
In Y-Schaltung:

Strangspannung (LED U grün)
In D-Schaltung:

Außenleiterspannung (LED U grün)

Phasenstrom (LED I grün)

5.3.2 Anzeige der Fehlerdaten

Alle vom Relais erfassten Störereignisse werden auf der Frontplatte optisch angezeigt. Dafür
stehen beim MRP2-3 und MRP2-R3 die vier LEDs (L1, L2, L3, ) und die vier Funktions-LEDs
(P>, P<, Pr, U ) zur Verfügung. Dabei werden nicht nur die Fehlermeldungen ausgegeben,
<Pr
sondern auch die angesprochene Schutzfunktion angezeigt. Wenn z.B. eine Rückleistung auftritt
blinken die LED's L1, L2, L3 auf. Die LED Pr leuchtet gleichzeitig auf. Nach Ablauf der Auslösezeit
geht das Blinken der LEDs in Dauerlicht über.
Beim MRP2-1 und MRP2-R1 stehen zur Anzeige der erfassten Störereignisse die 2 LEDs (P, )
und die vier Funktions-LEDs (P>, P<, Pr, U
20
) zur Verfügung.
<Pr
