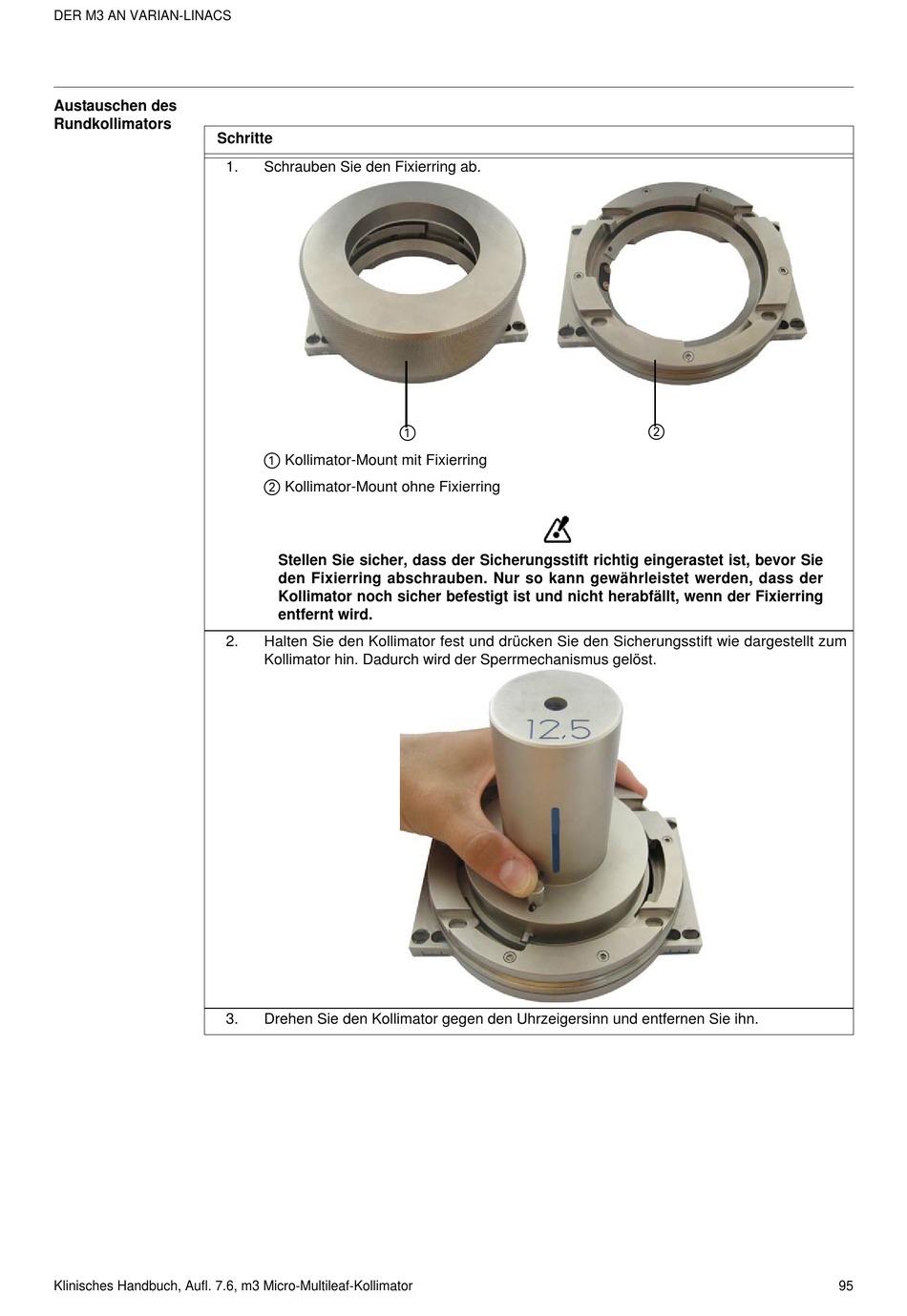

Brainlab M3 Klinisches Handbuch Seite 95

DER M3 AN VARIAN-LINACS
Austauschen des
Rundkollimators
Schritte
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator
1. Schrauben Sie den Fixierring ab.
a
Kollimator-Mount mit Fixierring
s
Kollimator-Mount ohne Fixierring
Stellen Sie sicher, dass der Sicherungsstift richtig eingerastet ist, bevor Sie
den Fixierring abschrauben. Nur so kann gewährleistet werden, dass der
Kollimator noch sicher befestigt ist und nicht herabfällt, wenn der Fixierring
entfernt wird.
2. Halten Sie den Kollimator fest und drücken Sie den Sicherungsstift wie dargestellt zum
Kollimator hin. Dadurch wird der Sperrmechanismus gelöst.
3. Drehen Sie den Kollimator gegen den Uhrzeigersinn und entfernen Sie ihn.
a
s
95
