ADVANCED M3-INTEGRATION MIT SIEMENS-LINACS
Schritte
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator

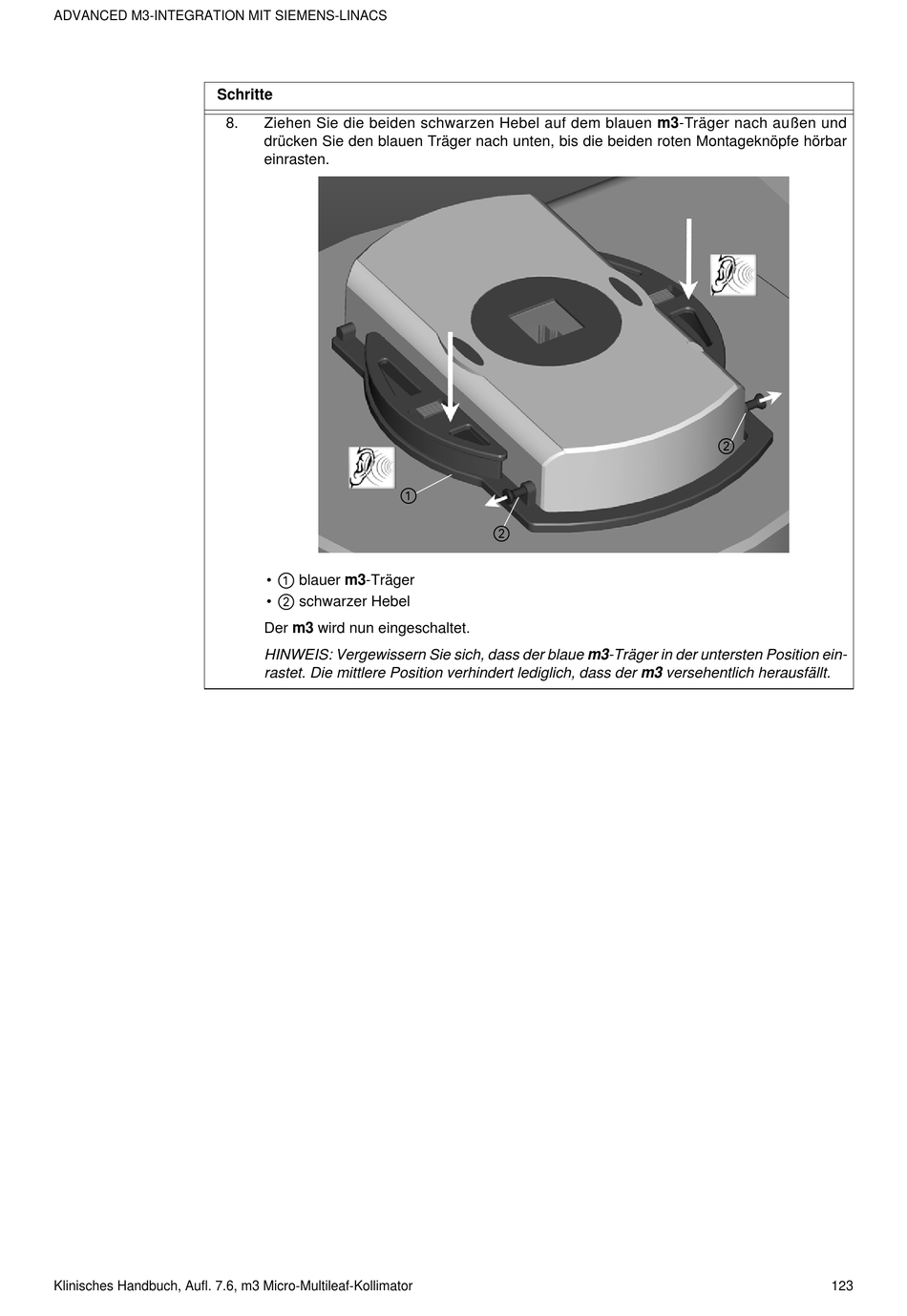

8. Ziehen Sie die beiden schwarzen Hebel auf dem blauen m3-Träger nach außen und
drücken Sie den blauen Träger nach unten, bis die beiden roten Montageknöpfe hörbar
einrasten.
a
• blauer m3-Träger
s
• schwarzer Hebel
Der m3 wird nun eingeschaltet.
HINWEIS: Vergewissern Sie sich, dass der blaue m3-Träger in der untersten Position ein-
rastet. Die mittlere Position verhindert lediglich, dass der m3 versehentlich herausfällt.
a
s
s
