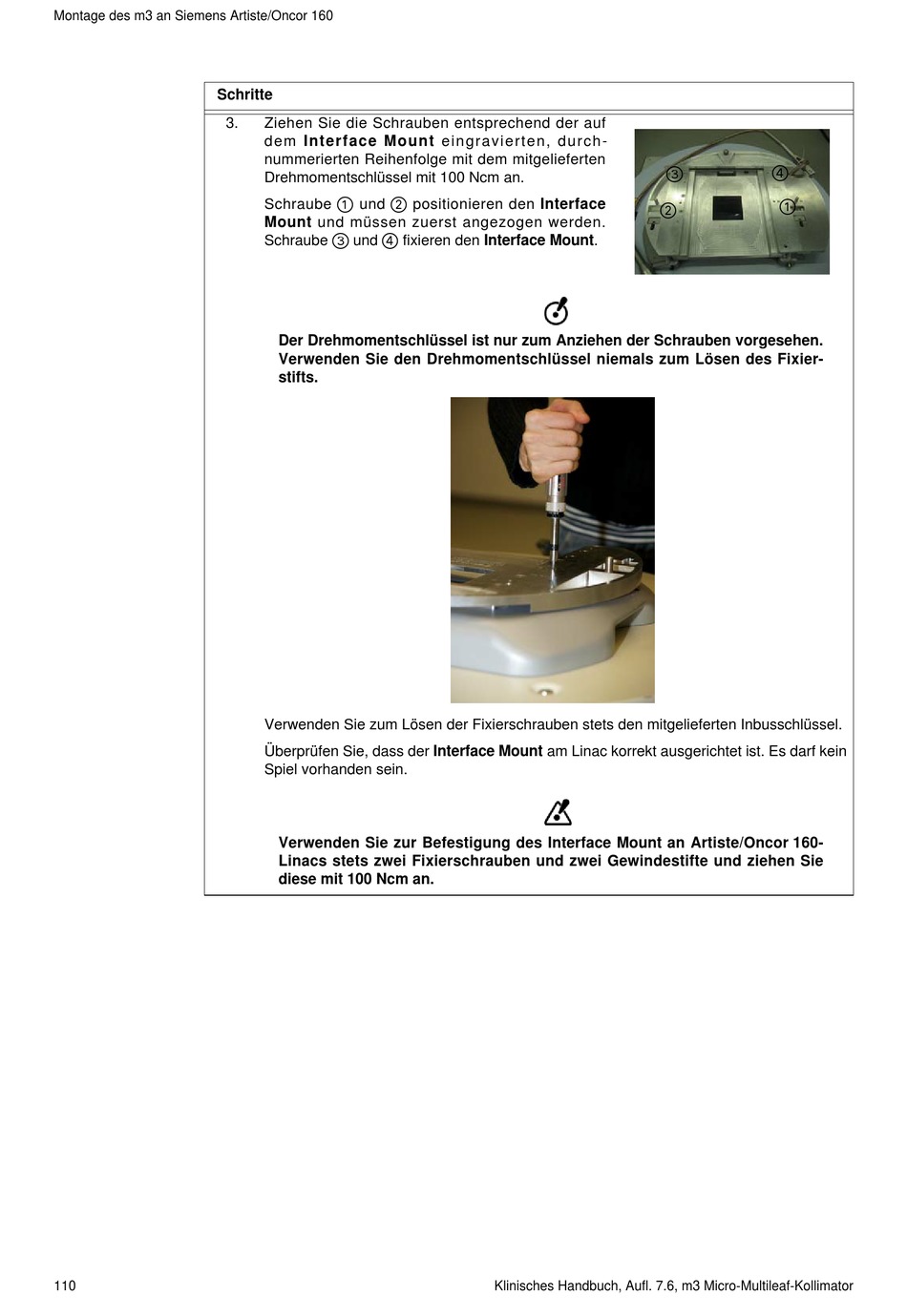

Montage des m3 an Siemens Artiste/Oncor 160
Schritte
110
3. Ziehen Sie die Schrauben entsprechend der auf
dem Interface Mount eingravierten, durch-
nummerierten Reihenfolge mit dem mitgelieferten
Drehmomentschlüssel mit 100 Ncm an.
a s
Schraube und
Mount und müssen zuerst angezogen werden.
d f
Schraube und
Der Drehmomentschlüssel ist nur zum Anziehen der Schrauben vorgesehen.
Verwenden Sie den Drehmomentschlüssel niemals zum Lösen des Fixier-
stifts.
Verwenden Sie zum Lösen der Fixierschrauben stets den mitgelieferten Inbusschlüssel.
Überprüfen Sie, dass der Interface Mount am Linac korrekt ausgerichtet ist. Es darf kein
Spiel vorhanden sein.
Verwenden Sie zur Befestigung des Interface Mount an Artiste/Oncor 160-
Linacs stets zwei Fixierschrauben und zwei Gewindestifte und ziehen Sie
diese mit 100 Ncm an.
positionieren den Interface
fixieren den Interface Mount.
