- Seite 1 CRANIAL 4PI IMMOBILIZATION Hardware-Benutzerhandbuch Auflage 1.0 Ausstellungsdatum: 2020-03-11 (ISO 8601) Copyright 2020, Brainlab AG Deutschland. Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
......................45 4.1 Masken ..............................45 4.1.1 Verwenden der Maske........................50 4.2 Formen der Cranial 4Pi Stereotactic Mask .................53 4.3 Formen der Cranial 4Pi Open Face Mask ..................61 4.4 Formen der Cranial 4Pi Basic Mask .....................65 5 QUALITÄTSSICHERUNG .....................69 5.1 SRS 4Pi Target Pointer ........................69... - Seite 4 INHALTSVERZEICHNIS 6 REINIGUNG UND DESINFEKTION ..............71 6.1 Reinigen von Tischauflage und Komponenten ................71 6.2 Desinfektion ............................72 Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 5: Allgemeines
Tel.: +81 3 3769 6900 Japan Fax: +81 3 3769 6901 Erwartete Lebensdauer Die erwartete Lebensdauer von Cranial 4Pi Immobilization beträgt acht Jahre. Während dieses Zeitraums werden Ersatzteile sowie Service vor Ort angeboten. Die thermoplastischen Masken dürfen ausschließlich für einen einzigen Patienten verwendet werden. -
Seite 6: Rechtliche Hinweise
Europäischen Parlaments und des Rates über Medizinprodukte (Medical De- vice Regulation; MDR) erfüllt. • Gemäß MDR ist Cranial 4Pi Immobilization ein Produkt der Klasse I. HINWEIS: Die Gültigkeit des CE-Zeichens kann nur für Produkte bestätigt werden, die von Brainlab hergestellt wurden. - Seite 7 ALLGEMEINES Melden von Vorfällen in Zusammenhang mit diesem Produkt Sie sind dazu verpflichtet, Brainlab jegliche schwerwiegende Vorfälle in Zusammenhang mit diesem Produkt zu melden. Für Europa gilt zusätzlich, dass Sie auch die entsprechenden nationalen, für Medizinprodukte zuständigen Behörden informieren müssen.
-
Seite 8: Symbole
Arztes verkauft werden Latexfrei Herstellungsdatum HINWEIS: Das Datum wird gemäß ISO 8601 mit JJJJ-MM-TT angegeben. Medizinprodukt Eindeutige Produktkennzeichnung Einzelner Patient – Mehrfachverwendung MR-unsicher HINWEIS: Stellt Gefahren dar in allen MR-Umgebungen. Siehe Gebrauchsanweisung oder Handbuch Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 9 • Für den überstehenden Teil der Auflage: 33 kg Warnung Warnung für Couch Top Qfix kVue One. Das maximale Patientengewicht ist wie folgt: • Für die Auflage: 183 kg • Für den überstehenden Teil der Auflage: 40 kg Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 10 Die Auflage kann kippen, wenn die gelbe Linie über das Couch Top hinausragt. Warnung Warnung für CT-Tischauflage. Das maximale Patientengewicht für die CT-Tischauflage beträgt 195 kg. Warnung Die Patientenpositionierung muss mit ExacTrac Dynamic erfolgen. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 11: Verwenden Des Systems
OP-Tischauflage Qfix kVue one 183 kg CT-Tischauflage 195 kg Klinischer Vorteil Ein klinischer Vorteil von Cranial 4Pi Immobilization ist, dass der kraniale sowie der Kopf- und Halsbereich während des CT-Scans und radiochirurgischer oder radiotherapeutischer Behandlungen immobilisiert wird. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 12 (gemäß ASTM F2503-05) und dürfen ausschließlich in den angegebenen Bildgebungsgeräten verwendet werden. Dies gilt auch für alle nichtmetallischen Geräte und Teile. Sorgfältiger Umgang Cranial 4Pi Immobilization verfügt über keine Teile, die vom Benutzer selbst zu kalibrieren oder warten sind. Warnung Die beschriebenen Hardware-Komponenten und Zubehörteile enthalten mechanische Präzisionsteile, die vorsichtig behandelt werden müssen.
-
Seite 13: Kompatibilität Mit Medizinischen Geräten
ALLGEMEINES Kompatibilität mit medizinischen Geräten Kompatible medizinische Brainlab-Software Cranial 4Pi Immobilization ist kompatibel mit: Medizinische Software von Brainlab ExacTrac Dynamic (alle Versionen) Kompatible medizinische Geräte von Drittherstellern SRS 4Pi CT Immobilization Overlay mit Varian Indexing ist kompatibel mit: Medizinprodukt Anmerkung... - Seite 14 Intelligence, Schwabmünchen Geräte von Drittherstellern Warnung Die Verwendung medizinischer Gerätekombinationen, die nicht von Brainlab zugelassen sind, kann die Sicherheit und/oder Effektivität der Geräte beeinträchtigen und die Sicherheit des Patienten, des Benutzers und/oder der Umgebung gefährden. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 15: Schulung Und Dokumentation
Schulung und Dokumentation Brainlab-Schulung Vor Gebrauch des Systems müssen alle Benutzer an einer obligatorischen Schulung durch einen autorisierten Brainlab-Vertreter teilnehmen, um eine sichere und ordnungsgemäße Nutzung des Systems zu gewährleisten. Kundendienst mit Vor-Ort-Betreuung Führen Sie vor Gebrauch des Systems bei Operationen, in denen die computergestützte Navigation eine wesentliche Rolle spielt, eine ausreichende Anzahl von Operationen zusammen mit einem Brainlab-Vertreter durch. - Seite 16 Schulung und Dokumentation Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 17: Komponenten

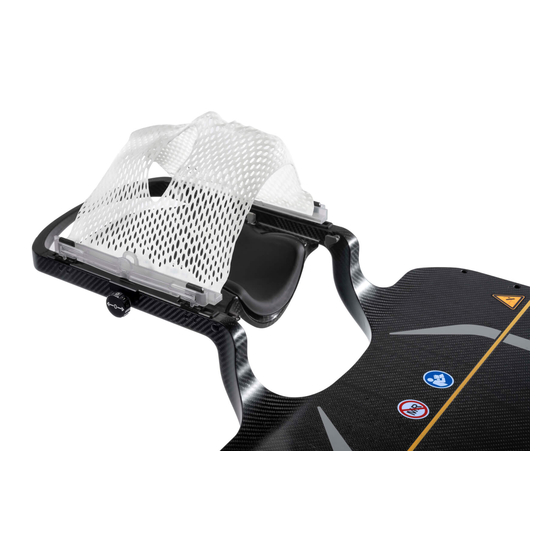

KOMPONENTEN KOMPONENTEN Systemübersicht Allgemeines Cranial 4Pi Immobilization wird verwendet, um den Kopf und Hals des Patienten in einer CT- und Linearbeschleuniger-Umgebung zu fixieren und erneut zu positionieren. Systemkomponenten ① ② ④ ③ Abbildung 1 Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 18 Zur Fixierung des Patienten. Es sind drei Masken verfügbar: • Cranial 4Pi Stereotactic Mask ② Masken • Cranial 4Pi Open Face Mask • Cranial 4Pi Basic Mask Zur Unterstützung des Hinterkopfes und Halses. Drei Polster für unterschiedliche Kopf- und Halspositionen sind verfügbar: ③...
- Seite 19 Sie können den SRS 4Pi Target Pointer für die Qualitätssicherung des Linearbeschleuniger- Isozentrums verwenden. Weiterführende Links Beschleuniger-Tischauflagen auf Seite 22 Kopfstützenschalen und Kopfpolster auf Seite 32 Masken auf Seite 45 SRS 4Pi Target Pointer auf Seite 69 Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 20: Ct-Tischauflage
CT-Tischauflage CT-Tischauflage Allgemeines Warnung Informieren Sie Brainlab, wenn Sie den CT-Tisch ändern, um sicherzustellen, dass die Brainlab-Hardware noch kompatibel ist. SRS 4Pi CT Immobilization Overlay ① Abbildung 3 Diese Tischauflage wird zum Fixieren der Maske während des CT-Scans verwendet. Sie müssen die Tischauflage flach auf dem CT-Tisch anbringen, um einen CT-Scan durchführen zu können. - Seite 21 Legen Sie das SRS 4Pi CT Immobilization Overlay auf den CT-Tisch. Stellen Sie sicher, dass die Haltewinkel am CT-Tisch eingerastet sind. Vergewissern Sie sich, dass die Tischauflage an der Längsachse des CT-Tisches ausge- richtet ist. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 22: Beschleuniger-Tischauflagen
Beschleuniger-Tischauflagen Beschleuniger-Tischauflagen Allgemeines Warnung Informieren Sie Brainlab, wenn Sie das Couch Top der Beschleuniger-Couch ändern, um sicherzustellen, dass die Brainlab-Hardware noch kompatibel ist. Warnung Die Patientenpositionierung muss mit ExacTrac Dynamic erfolgen. SRS 4Pi Treatment Immobilization Overlay Diese Tischauflage wird zum Fixieren der Maske während der Bestrahlung verwendet. Sie müssen die Tischauflage am Couch Top des Linearbeschleunigers anbringen. -
Seite 23: Srs 4Pi Treatment Immobilization Overlay Varian Igrt
Stellen Sie vor der Immobilisierung des Patienten sicher, dass die Tischauflage fest am Couch Top angebracht ist. Schritt Öffnen Sie den integrierten Sperrriegel, indem Sie den silbernen Schiebeknopf in die ent- riegelte Position bringen und den Sperrriegel nach außen drehen. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 24 Couch Tops einrasten. Stellen Sie sicher, dass die Tischauflage maximal bis zur gelben Linie über den Tisch hi- nausragt ①. ① Die Auflage kann kippen, wenn die gelbe Linie über das Couch Top hinausragt. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 25 Schieben Sie den silbernen Schiebeknopf in die Sperrposition. Stellen Sie sicher, dass sich die rote Anzeige ① in der Sperrposition befindet. ① Vergewissern Sie sich, dass die Tischauflage an der Längsachse des Couch Tops ausge- richtet ist. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 26: Srs 4Pi Treatment Immobilization Overlay Elekta Ibeam Evo
Stellen Sie vor der Immobilisierung des Patienten sicher, dass die Tischauflage fest am Couch Top angebracht ist. Schritt Öffnen Sie den integrierten Sperrriegel, indem Sie den silbernen Schiebeknopf in die ent- riegelte Position bringen und den Sperrriegel nach außen drehen. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 27 Haltewinkel der Tischauflage vollständig in das Indexsystem seitlich am Couch Top ein- rasten. Stellen Sie sicher, dass die Tischauflage maximal bis zur gelben Linie über den Tisch hi- nausragt ①. ① Die Auflage kann kippen, wenn die gelbe Linie über das Couch Top hinausragt. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 28 Schieben Sie den silbernen Schiebeknopf in die Sperrposition. Stellen Sie sicher, dass sich die rote Anzeige ① in der Sperrposition befindet. ① Vergewissern Sie sich, dass die Tischauflage an der Längsachse des Couch Tops ausge- richtet ist. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 29: Srs 4Pi Treatment Immobilization Overlay Qfix Kvue
• Für den überstehenden Teil der Auflage: 40 kg Anbringen des SRS 4Pi Treatment Immobilization Overlay Qfix kVue Warnung Stellen Sie vor der Immobilisierung des Patienten sicher, dass die Tischauflage fest am Couch Top angebracht ist. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 30 Position bringen und den Sperrriegel nach außen drehen. Legen Sie die Tischauflage auf das Couch Top. Stellen Sie sicher, dass die Indexsystem- Haltewinkel der Tischauflage vollständig in das Indexsystem seitlich am Couch Top ein- rasten. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 31 Schieben Sie den silbernen Schiebeknopf in die Sperrposition. Stellen Sie sicher, dass sich die rote Anzeige ① in der Sperrposition befindet. ① Vergewissern Sie sich, dass die Tischauflage an der Längsachse des Couch Tops ausge- richtet ist. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 32: Kopfstützenschalen Und Kopfpolster
Hals des Patienten während des CT-Scans und der Behandlung zu stützen. Warnung Dieselbe Kombination aus Kopfstützenschale/Kopfpolster muss für den CT-Scan und die Behandlung verwendet werden. Kopfstützenschale ① Abbildung 7 Komponente ① Kopfstützenschale und Kopfpolster Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 33 SRS 4Pi Headrest Cushion Set Abbildung 9 Das abnehmbare Kopfpolster wird auf der Kopfstütze angebracht. Es sind drei Kopfpolster verfügbar: Kopfpolster Beschreibung Dieses Kopfpolster ermöglicht eine neutrale SRS 4Pi Headrest Cushion 1 Standard Kopfposition. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 34 Kopfpolster Beschreibung Dieses Kopfpolster sollte ausschließlich mit der SRS 4Pi Headrest Cushion 2 Open Face Cranial 4Pi Open Face Mask verwendet wer- den. Dieses Kopfpolster kann mit allen 4Pi-Masken verwendet werden. Es eignet sich besonders SRS 4Pi Headrest Cushion 3 Head and Neck für Kopf- und Halsbehandlungen, bei denen...
- Seite 35 Schritt Entfernen Sie das Kopfpolster von der Kopfstützenschale durch Lösen der Klettverschlüs- Entfernen Sie die Kopfstützenschale, indem Sie das Halsende nach oben und aus den Halterungen heraus drücken und anschließend das Kopfende vollständig lösen. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 36 Kopfstützenschalen und Kopfpolster Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 37: Dosimetrische Eigenschaften
2,3 mm ± 0,1 mm 1,7 mm ± 0,1 mm 1,7 mm ± 0,1 mm 2,6 mm ± 0,1 mm (mm H 0) äquiva- lent zu ± 0,1 mm Design Das Brainlab SRS 4Pi Treatment Immobilization Overlay und das SRS 4Pi CT Immobilization Overlay wurden als Kohlefaser-Sandwich-Auflage für Behandlungs- oder CT-Tische konzipiert. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 38 Ist dies nicht möglich, so berücksichtigen Sie, dass die meisten Planungssysteme nicht die durch die Auflage hervorgerufen Effekte berücksichtigen, da sie vor der Auflagenoberfläche Luft annehmen. Daher muss die berechnete Dosisverteilung nahe der Auflage sehr sorgfältig überprüft werden. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 39 Dosiseigenschaften der Tischauflage für ein 6-MV-Photonenstrahlenfeld ③ ④ ② ① Abbildung 10 Komponente ① Tiefe (mm) ② Dosis [%] ③ Tiefendosis, 6 MV, Feldgröße: 100 x 100 mm Keine Auflage ④ SRS 4Pi 5 mm Wasser Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 40 Dosiseigenschaften der Tischauflage für ein 15-MV-Photonenstrahlenfeld ③ ④ ② ① Abbildung 11 Komponente ① Tiefe (mm) ② Dosis [%] ③ Tiefendosis, 15 MV, Feldgröße: 100 x 100 mm Keine Auflage ④ SRS 4Pi 5,5 mm Wasser Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 41 Dosiseigenschaften der Kopfstützenschale mit Kopfpolster für ein 6-MV-Photonenstrahlenfeld ③ ④ ② ① Abbildung 12 Komponente ① Tiefe (mm) ② Dosis [%] ③ Tiefendosis, 6 MV, Feldgröße: 100 x 100 mm Keine Kopfstütze ④ Kopfstütze 1,5 mm Wasser Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 42 Dosiseigenschaften der Kopfstützenschale mit Kopfpolster für ein 15-MV-Photonenstrahlenfeld ③ ④ ② ① Abbildung 13 Komponente ① Tiefe (mm) ② Dosis [%] ③ Tiefendosis, 15 MV, Feldgröße: 100 x 100 mm Keine Kopfstütze ④ Kopfstütze 1,5 mm Wasser Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 43 Die Bereiche der Tischauflage mit höherer Dichte und einer Dosisabschwächung von > 5 % werden in obiger Abbildung dargestellt. Warnung Vermeiden Sie bei statischen Feldern die Bestrahlung durch die oben dargestellten Bereiche der Tischauflage mit höherer Dichte. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 44 Dosimetrische Eigenschaften Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 45: Maskenmontage
• Cranial 4Pi Basic Mask HINWEIS: Die Masken dürfen ausschließlich für einen einzigen Patienten verwendet werden. Cranial 4Pi Stereotactic Mask Abbildung 15 Die Cranial 4Pi Stereotactic Mask bietet bei stereotaktischen Radiochirurgie- und Radiotherapie-Behandlungen die stärkste Fixierung. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 46 Masken ③ ④ ⑤ ② ① Abbildung 16 Komponente ① Oberste Schicht ② Mittlere Schicht ③ Hintere Schicht ④ Granulat ⑤ Netz Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 47 MASKENMONTAGE Cranial 4Pi Open Face Mask Abbildung 17 Die Cranial 4Pi Open Face Mask verfügt über eine geringere Festigkeit und eignet sich für kraniale Behandlungen mit der Wärmebildkamera von ExacTrac Dynamic. ② ① Abbildung 18 Komponente ① Oberste Schicht Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 48 Komponente ② Hintere Schicht Cranial 4Pi Basic Mask Abbildung 19 Die Cranial 4Pi Basic Mask verfügt über eine geringere Festigkeit. Abbildung 20 Weiterführende Links Verwenden der Maske auf Seite 50 Formen der Cranial 4Pi Stereotactic Mask auf Seite 53 Formen der Cranial 4Pi Open Face Mask auf Seite 61...
- Seite 49 MASKENMONTAGE Formen der Cranial 4Pi Basic Mask auf Seite 65 Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 50: Verwenden Der Maske
Stellen Sie das Höhenverstellrad beim initialen Formen der Maske am Patienten auf Stufe Null (0), damit Sie die Höhe zu einem späteren Zeitpunkt ggf. nach oben oder unten korrigieren können (z. B. aufgrund einer physiologischen Veränderung des Patienten während der Behandlung). Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 51 Stellen Sie vor der Behandlung stets sicher, dass der Patient ordnungsgemäß fixiert wurde. Warnung Stellen Sie bei der Maskenvorbereitung stets sicher, dass der geeignete Aufbau aus Kopfstützenschale und Kopfpolster verwendet und entsprechend notiert wird. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 52 Wenn der Patient unzureichend fixiert wird, können gesundes Gewebe/Nicht-Zielstrukturen einer erheblichen, unbeabsichtigten Strahlung ausgesetzt sein. Lagern Sie die Maske stets an einem trockenen Ort, bei einer Temperatur von mindestens 10 °C und maximal 30 °C. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 53: Formen Der Cranial 4Pi Stereotactic Mask
MASKENMONTAGE Formen der Cranial 4Pi Stereotactic Mask Benötigte Materialien Für das Formen der Cranial 4Pi Stereotactic Mask wird Folgendes benötigt: • Wasserbad, auf eine Temperatur von 65 °C bis 70 °C erwärmt. Setzen Sie das Maskenmaterial keinen höheren Temperaturen aus. - Seite 54 Formen der Cranial 4Pi Stereotactic Mask Reinigen der Cranial 4Pi Stereotactic Mask Verwenden Sie zur Reinigung und Desinfektion der Masken Seifenwasser bzw. ein Isopropanol- oder Ethanol-basiertes Desinfektionsmittel und tragen Sie es mit einem weichen Tuch auf. Wenn Sie beim Reinigungsmittel unsicher sind, verwenden Sie es nicht.
- Seite 55 Wiederholen Sie diesen Vorgang auf beiden Seiten. Legen Sie den Kopf des Patienten auf die Maske. Beim Aushärten des Maskenmaterials formt sich der hintere Maskenteil entsprechend der Kopfpolsterform und der Patientenanatomie an. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 56 Formen der Cranial 4Pi Stereotactic Mask Verformen des mittleren Maskenteils Schritt Legen Sie den mittleren Maskenteil für mindestens drei Minuten in ein erwärmtes Was- serbad. HINWEIS: Erwärmen Sie die Maske nicht länger als 30 Minuten. Nehmen Sie die Maske aus dem Wasserbad und schütteln Sie vorsichtig überschüssiges Wasser ab.
- Seite 57 Sie beides für drei Minuten in das Wasserbad. HINWEIS: Erwärmen Sie das Granulat nicht länger als 30 Minuten. Nehmen Sie das Granulat aus dem Wasserbad und formen Sie es mit der Hand zu einem „T“. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 58 Formen der Cranial 4Pi Stereotactic Mask Schritt Legen Sie das T-Stück auf den Nasenrücken des Patienten und streifen Sie die Masse vorsichtig entlang des Nasenrückens in Richtung des Streifens auf der Stirn sowie hinun- ter zu den Augen. Achten Sie darauf, nicht näher als 3 mm an die Augen heranzukom- men.
- Seite 59 Wasser ab. Prüfen Sie die Temperatur der Maske hinsichtlich der Erträglichkeit für den Patienten. Legen Sie die Maske über das Gesicht des Patienten und achten Sie dabei darauf, dass die Aussparungen über den Augen liegen. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 60 Formen der Cranial 4Pi Stereotactic Mask Schritt Drücken Sie die Clips des oberen Maskenteils in die dafür vorgesehenen Öffnungen im mittleren Maskenteil, bis sie einrasten. Passen Sie die Maske vorsichtig an die Gesichtskontur des Patienten an, während das Maskenmaterial aushärtet.
-
Seite 61: Formen Der Cranial 4Pi Open Face Mask
Formen der Cranial 4Pi Open Face Mask Benötigte Materialien Für das Formen der Cranial 4Pi Open Face Mask wird Folgendes benötigt: • Wasserbad, auf eine Temperatur von 65 °C bis 70 °C erwärmt. Setzen Sie das Maskenmaterial keinen höheren Temperaturen aus. - Seite 62 Formen der Cranial 4Pi Open Face Mask Reinigen der Cranial 4Pi Open Face Mask Verwenden Sie zur Reinigung und Desinfektion der Masken Seifenwasser bzw. ein Isopropanol- oder Ethanol-basiertes Desinfektionsmittel und tragen Sie es mit einem weichen Tuch auf. Wenn Sie beim Reinigungsmittel unsicher sind, verwenden Sie es nicht.
- Seite 63 Legen Sie den Kopf des Patienten auf die Maske. Beim Aushärten des Maskenmaterials formt sich der hintere Maskenteil entsprechend der Kopfpolsterform und der Patientenanatomie an. Formen der Cranial 4Pi Open Face Mask Schritt Legen Sie die offene Gesichtsmaske für mindestens drei Minuten in ein erwärmtes Was- serbad.
- Seite 64 Formen der Cranial 4Pi Open Face Mask Schritt Rollen Sie die Maske auf das Gesicht des Patienten, beginnend mit dem Kinn. Befestigen Sie die Maske an der Tischauflage, indem Sie die Maskenschiene in den pas- senden Fixierungspins an der Tischauflage einrasten lassen.
-
Seite 65: Formen Der Cranial 4Pi Basic Mask
MASKENMONTAGE Formen der Cranial 4Pi Basic Mask Benötigte Materialien Für das Formen der Cranial 4Pi Basic Mask wird Folgendes benötigt: • Wasserbad, auf eine Temperatur von 65 °C bis 70 °C erwärmt. Setzen Sie das Maskenmaterial keinen höheren Temperaturen aus. - Seite 66 Formen der Cranial 4Pi Basic Mask Reinigen der Cranial 4Pi Basic Mask Verwenden Sie zur Reinigung und Desinfektion der Masken Seifenwasser bzw. ein Isopropanol- oder Ethanol-basiertes Desinfektionsmittel und tragen Sie es mit einem weichen Tuch auf. Wenn Sie beim Reinigungsmittel unsicher sind, verwenden Sie es nicht.
- Seite 67 Drücken Sie die Maskenschiene an beiden Seiten bis zum Anschlag nach unten. Passen Sie die Maske vorsichtig an die Gesichtskontur des Patienten an, während das Maskenmaterial aushärtet. Achten Sie darauf, den Bereich um die Nase so eng wie mög- lich am Gesicht zu formen. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 68 Formen der Cranial 4Pi Basic Mask Schritt Lassen Sie die Maske mindestens 15 Minuten lang aushärten. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 69: Qualitätssicherung
Genauigkeit gefordert, die nur durch spezielle Maßnahmen zur Qualitätssicherung gewährleistet werden kann. Brainlab empfiehlt daher, mit dem SRS 4Pi Target Pointer einen Winston-Lutz-Test zur Qualitätssicherung durchzuführen. Die Qualitätssicherungstests mit diesem hochpräzisen Gerät können mit einem Target Pointer mit integrierter Kugel erfolgen. - Seite 70 Passen Sie den Pointer-Neigungswinkel durch Drehen der Schraube zur Neigungsein- stellung ① an. Das Fadenkreuz auf dem Target Pointer kann an den Raumlasern ausgerichtet werden. Justieren Sie die drei orthogonalen Verfahrschlitten mit den drei Einstellschrauben. ②: Longitudinal ③: Lateral ④: Vertikal Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
-
Seite 71: Reinigung Und Desinfektion
• SRS 4Pi Treatment Immobilization Overlay • SRS 4Pi Headrest Shell • SRS 4Pi Headrest Cushion Reinigen Schritt Wischen Sie das Gerät mit einem Tuch und einem geeigneten Reinigungsmittel ab. Trocknen Sie es mit einem trockenen Tuch ab. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization... - Seite 72 Oberfläche verwendet werden, können Verfärbungen auftreten. Warnung Verwenden Sie für die Reinigung und Desinfektion weder Lösungsmittel noch korrodierende oder scheuernde Reinigungsmittel. Verwenden Sie ein Reinigungs- oder Desinfektionsmittel nicht, wenn Sie sich bezüglich dessen Inhaltsstoffe unsicher sind. Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
- Seite 73 Dosis..................37 Einfachmaske................65,66 Hinterer Maskenteil............... 54,62 Kopfpolster................. 32 Kopfstütze.................. 32 Kundendienst-Nummern.............. 5 Mittlerer Maskenteil..............56 Monte-Carlo-Simulation..............37 Nasenbrücke................57 Oberer Maskenteil..............59 Offene Gesichtsmaske............61,63 Reinigen der Maske............54,62,66 Stereotaktische Maske............... 53 Tischauflagen................22 Vorbereitung..............53,61,65 Hardware-Benutzerhandbuch Aufl. 1.0 Cranial 4Pi Immobilization...
