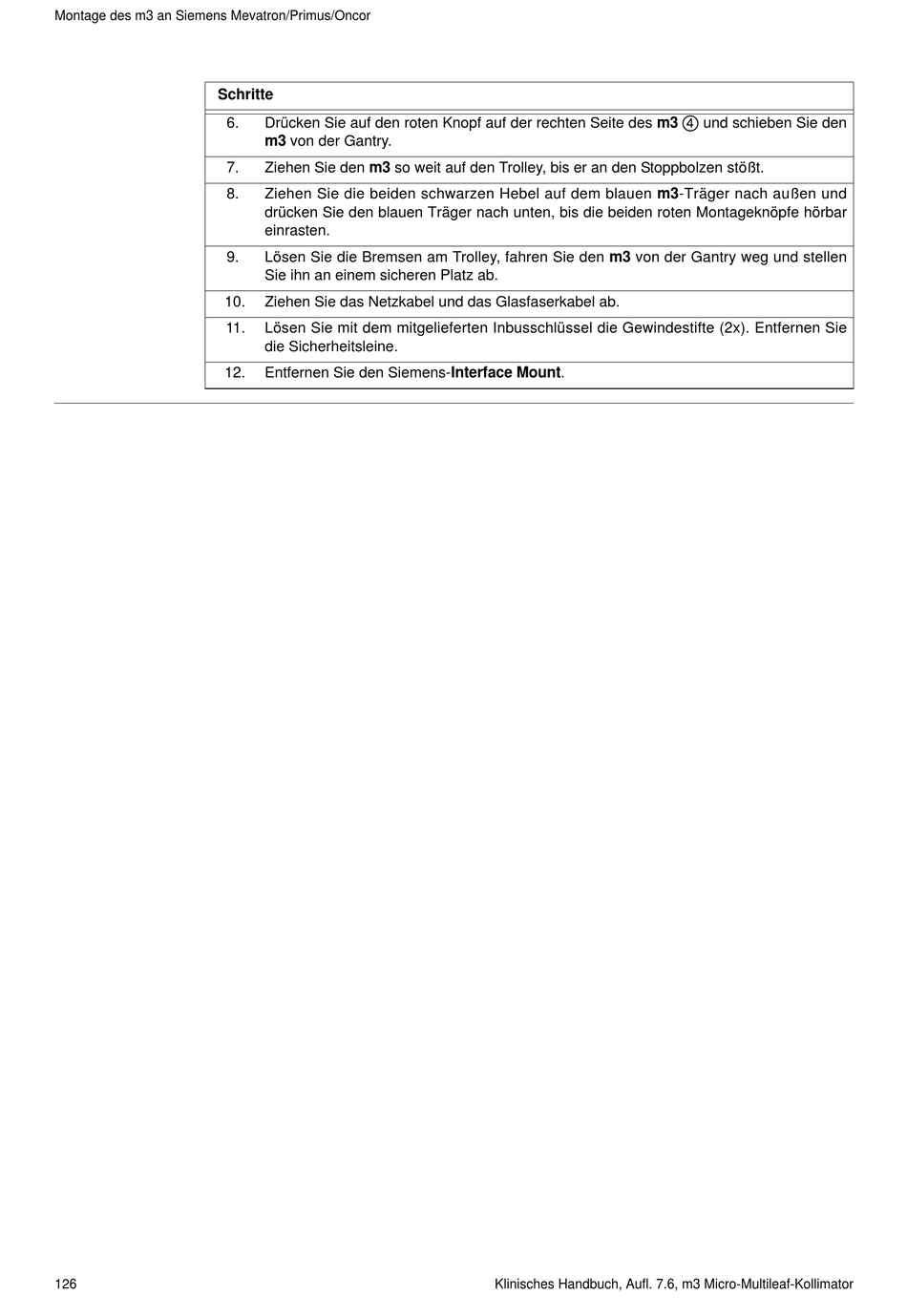

Montage des m3 an Siemens Mevatron/Primus/Oncor
Schritte
10.
11.
12.
126
6.
Drücken Sie auf den roten Knopf auf der rechten Seite des m3
m3 von der Gantry.
7.
Ziehen Sie den m3 so weit auf den Trolley, bis er an den Stoppbolzen stößt.
8.
Ziehen Sie die beiden schwarzen Hebel auf dem blauen m3-Träger nach außen und
drücken Sie den blauen Träger nach unten, bis die beiden roten Montageknöpfe hörbar
einrasten.
9.
Lösen Sie die Bremsen am Trolley, fahren Sie den m3 von der Gantry weg und stellen
Sie ihn an einem sicheren Platz ab.
Ziehen Sie das Netzkabel und das Glasfaserkabel ab.
Lösen Sie mit dem mitgelieferten Inbusschlüssel die Gewindestifte (2x). Entfernen Sie
die Sicherheitsleine.
Entfernen Sie den Siemens-Interface Mount.
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator
