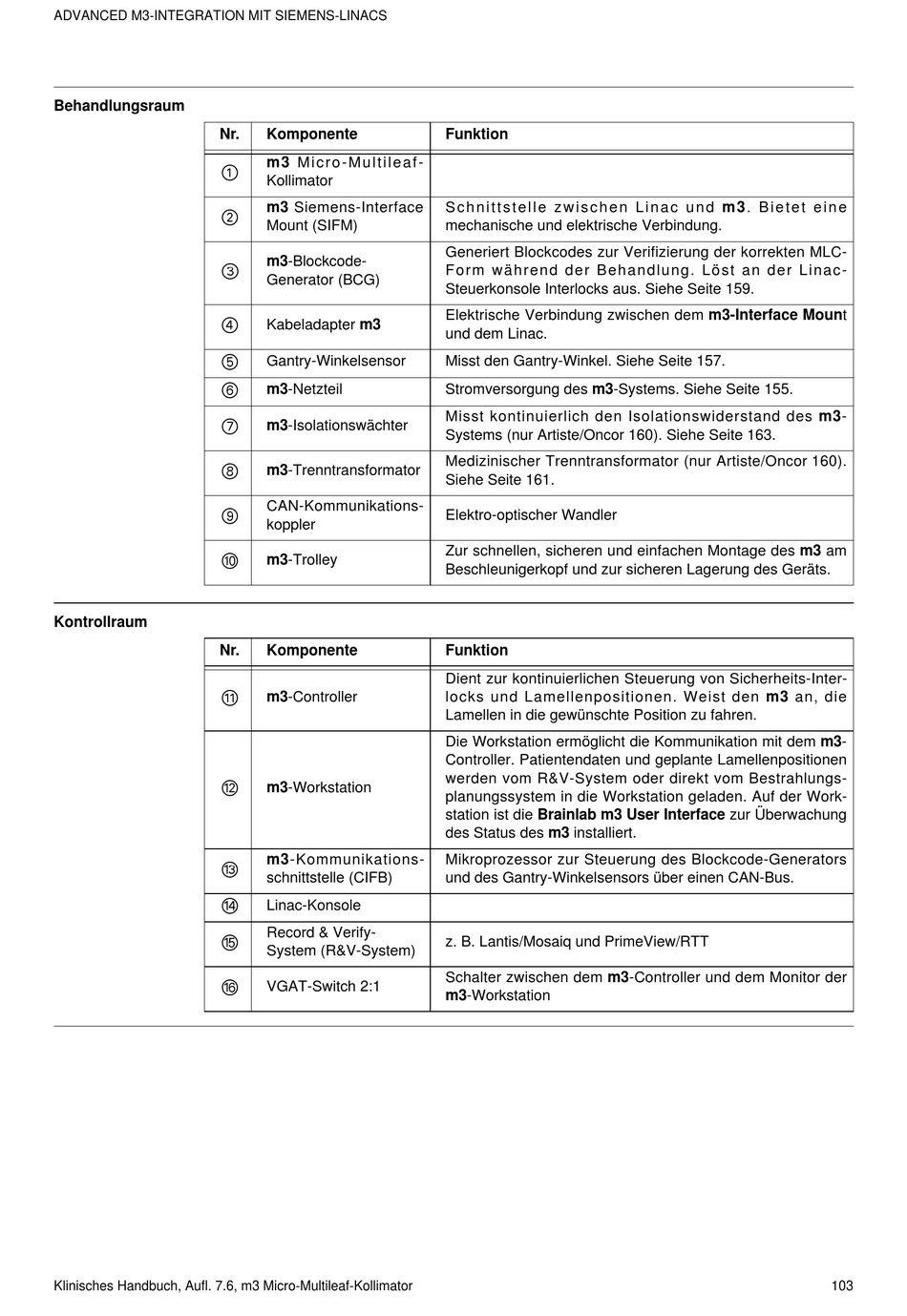

ADVANCED M3-INTEGRATION MIT SIEMENS-LINACS
Behandlungsraum
Nr.
a
s
d
f
g
h
j
k
l
;
Kontrollraum
Nr.
A
S
D
F
G
H
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator
Komponente
m3 M i c r o - M u l t i l e a f -
Kollimator
m3 Siemens-Interface
Mount (SIFM)
m3-Blockcode-
Generator (BCG)
Kabeladapter m3
Gantry-Winkelsensor
m3-Netzteil
m3-Isolationswächter
m3-Trenntransformator
CAN-Kommunikations-
koppler
m3-Trolley
Komponente
m3-Controller
m3-Workstation
m3-Kommunikations-
schnittstelle (CIFB)
Linac-Konsole
Record & Verify-
System (R&V-System)
VGAT-Switch 2:1
Funktion
S c h n i t t s t e l l e z w i s c h e n L i n a c u n d m 3 . B i e t e t e i n e
mechanische und elektrische Verbindung.
Generiert Blockcodes zur Verifizierung der korrekten MLC-
Form währ end der Behandlung. Löst an der Linac-
Steuerkonsole Interlocks aus. Siehe Seite 159.
Elektrische Verbindung zwischen dem m3-Interface Mount
und dem Linac.
Misst den Gantry-Winkel. Siehe Seite 157.
Stromversorgung des m3-Systems. Siehe Seite 155.
Misst kontinuierlich den Isolationswiderstand des m3-
Systems (nur Artiste/Oncor 160). Siehe Seite 163.
Medizinischer Trenntransformator (nur Artiste/Oncor 160).
Siehe Seite 161.
Elektro-optischer Wandler
Zur schnellen, sicheren und einfachen Montage des m3 am
Beschleunigerkopf und zur sicheren Lagerung des Geräts.
Funktion
Dient zur kontinuierlichen Steuerung von Sicherheits-Inter-
locks und Lamellenpositionen. Weist den m3 an, die
Lamellen in die gewünschte Position zu fahren.
Die Workstation ermöglicht die Kommunikation mit dem m3-
Controller. Patientendaten und geplante Lamellenpositionen
werden vom R&V-System oder direkt vom Bestrahlungs-
planungssystem in die Workstation geladen. Auf der Work-
station ist die Brainlab m3 User Interface zur Überwachung
des Status des m3 installiert.
Mikroprozessor zur Steuerung des Blockcode-Generators
und des Gantry-Winkelsensors über einen CAN-Bus.
z. B. Lantis/Mosaiq und PrimeView/RTT
Schalter zwischen dem m3-Controller und dem Monitor der
m3-Workstation
103
