Brainlab M3 Klinisches Handbuch Seite 112

Montage des m3 an Siemens Artiste/Oncor 160
Schritt 2: Montieren
des m3 an einem
Schritte
Siemens Artiste/
Oncor 160
112

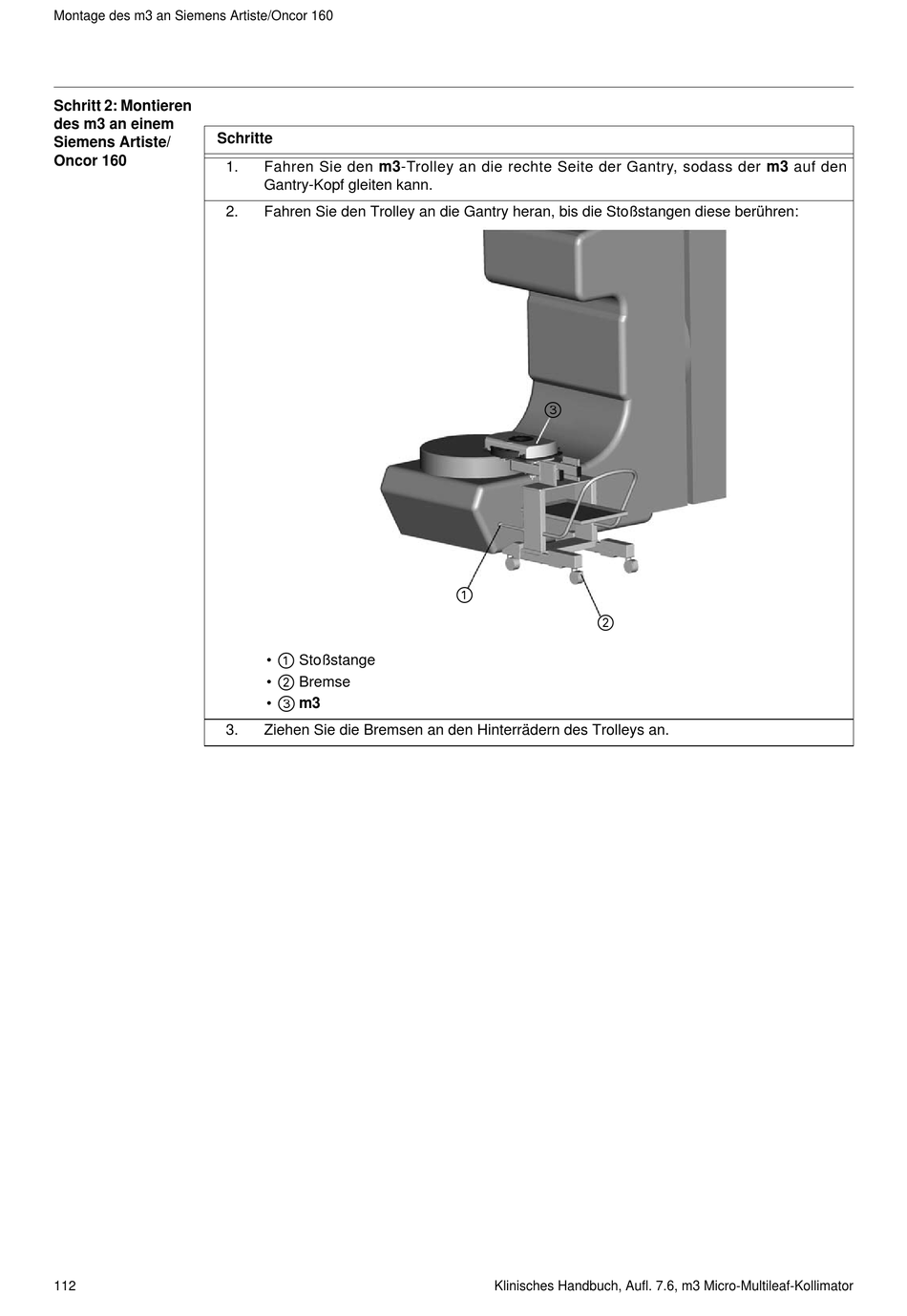

1. Fahren Sie den m3-Trolley an die rechte Seite der Gantry, sodass der m3 auf den
Gantry-Kopf gleiten kann.
2. Fahren Sie den Trolley an die Gantry heran, bis die Stoßstangen diese berühren:
a
• Stoßstange
s
• Bremse
d
• m3
3. Ziehen Sie die Bremsen an den Hinterrädern des Trolleys an.
d
a
s
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator
