Brainlab M3 Klinisches Handbuch Seite 113

ADVANCED M3-INTEGRATION MIT SIEMENS-LINACS
Schritte
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator

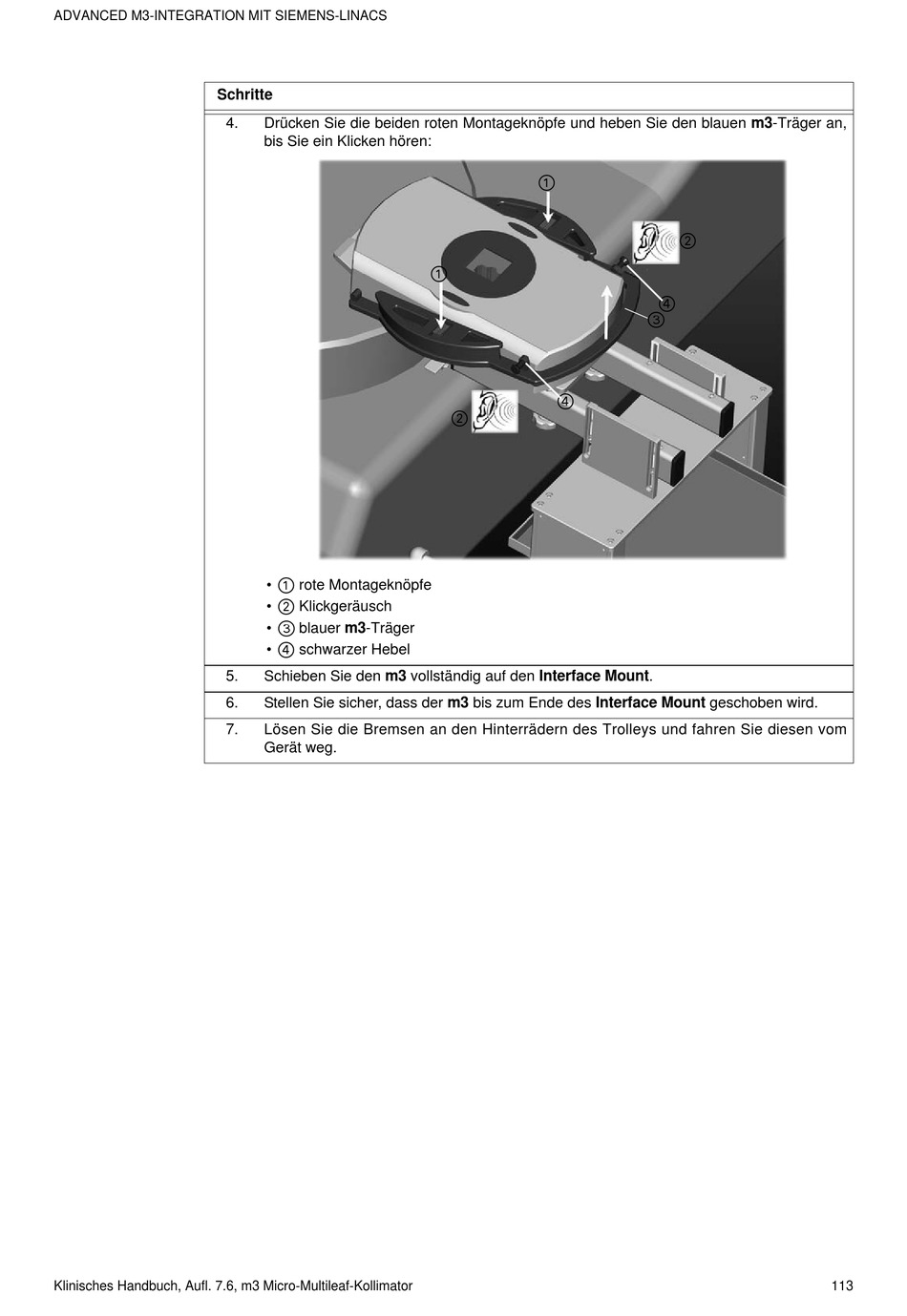

4. Drücken Sie die beiden roten Montageknöpfe und heben Sie den blauen m3-Träger an,
bis Sie ein Klicken hören:
a
• rote Montageknöpfe
s
• Klickgeräusch
d
• blauer m3-Träger
f
• schwarzer Hebel
5. Schieben Sie den m3 vollständig auf den Interface Mount.
6. Stellen Sie sicher, dass der m3 bis zum Ende des Interface Mount geschoben wird.
7. Lösen Sie die Bremsen an den Hinterrädern des Trolleys und fahren Sie diesen vom
Gerät weg.
a
a
f
s
s
f
d
