Brainlab M3 Klinisches Handbuch Seite 114

Montage des m3 an Siemens Artiste/Oncor 160
Schritte
114

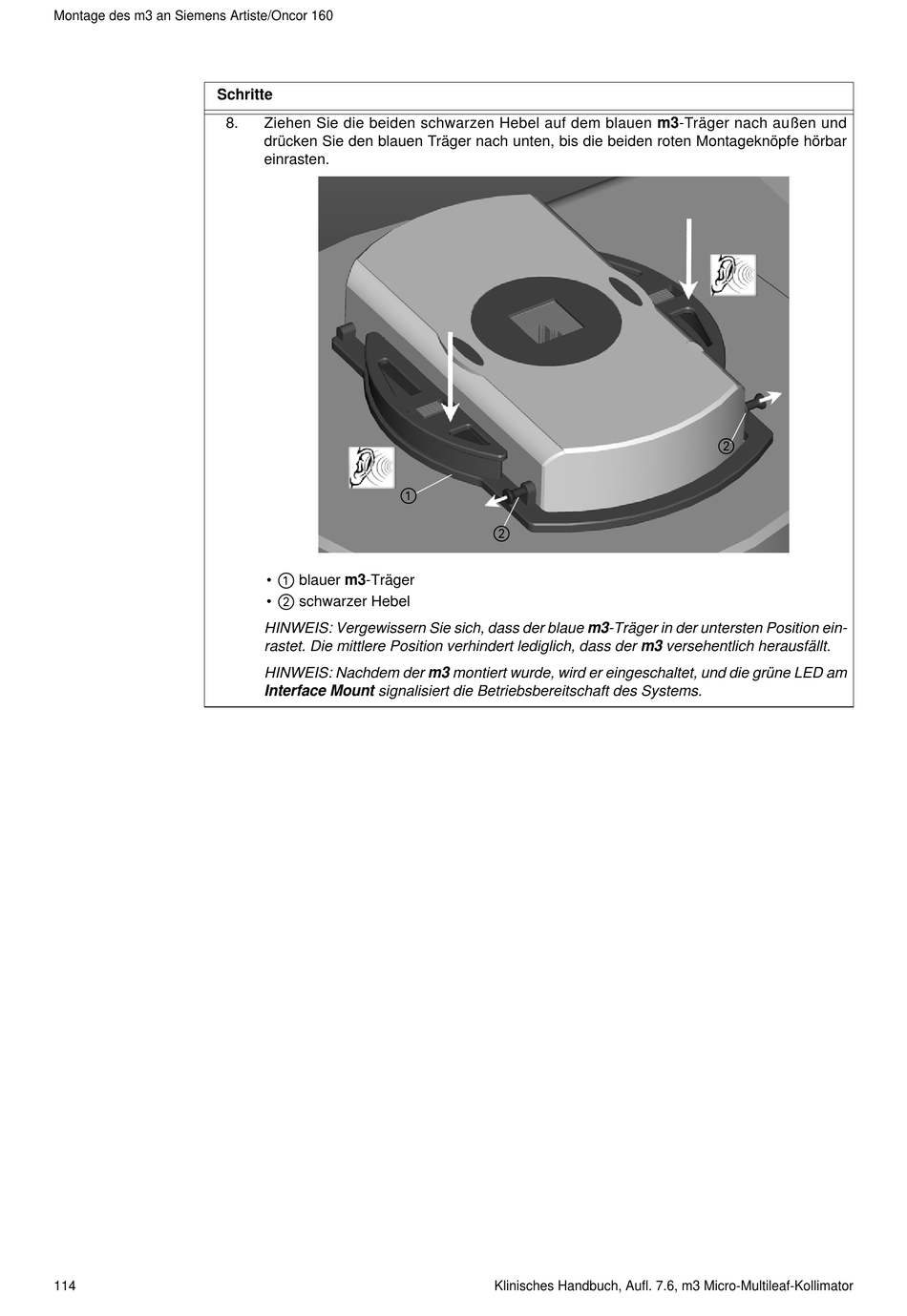

8. Ziehen Sie die beiden schwarzen Hebel auf dem blauen m3-Träger nach außen und
drücken Sie den blauen Träger nach unten, bis die beiden roten Montageknöpfe hörbar
einrasten.
a
• blauer m3-Träger
s
• schwarzer Hebel
HINWEIS: Vergewissern Sie sich, dass der blaue m3-Träger in der untersten Position ein-
rastet. Die mittlere Position verhindert lediglich, dass der m3 versehentlich herausfällt.
HINWEIS: Nachdem der m3 montiert wurde, wird er eingeschaltet, und die grüne LED am
Interface Mount signalisiert die Betriebsbereitschaft des Systems.
a
s
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator
s
