Brainlab M3 Klinisches Handbuch Seite 45

DER M3 AN VARIAN-LINACS
Schritte
Klinisches Handbuch, Aufl. 7.6, m3 Micro-Multileaf-Kollimator

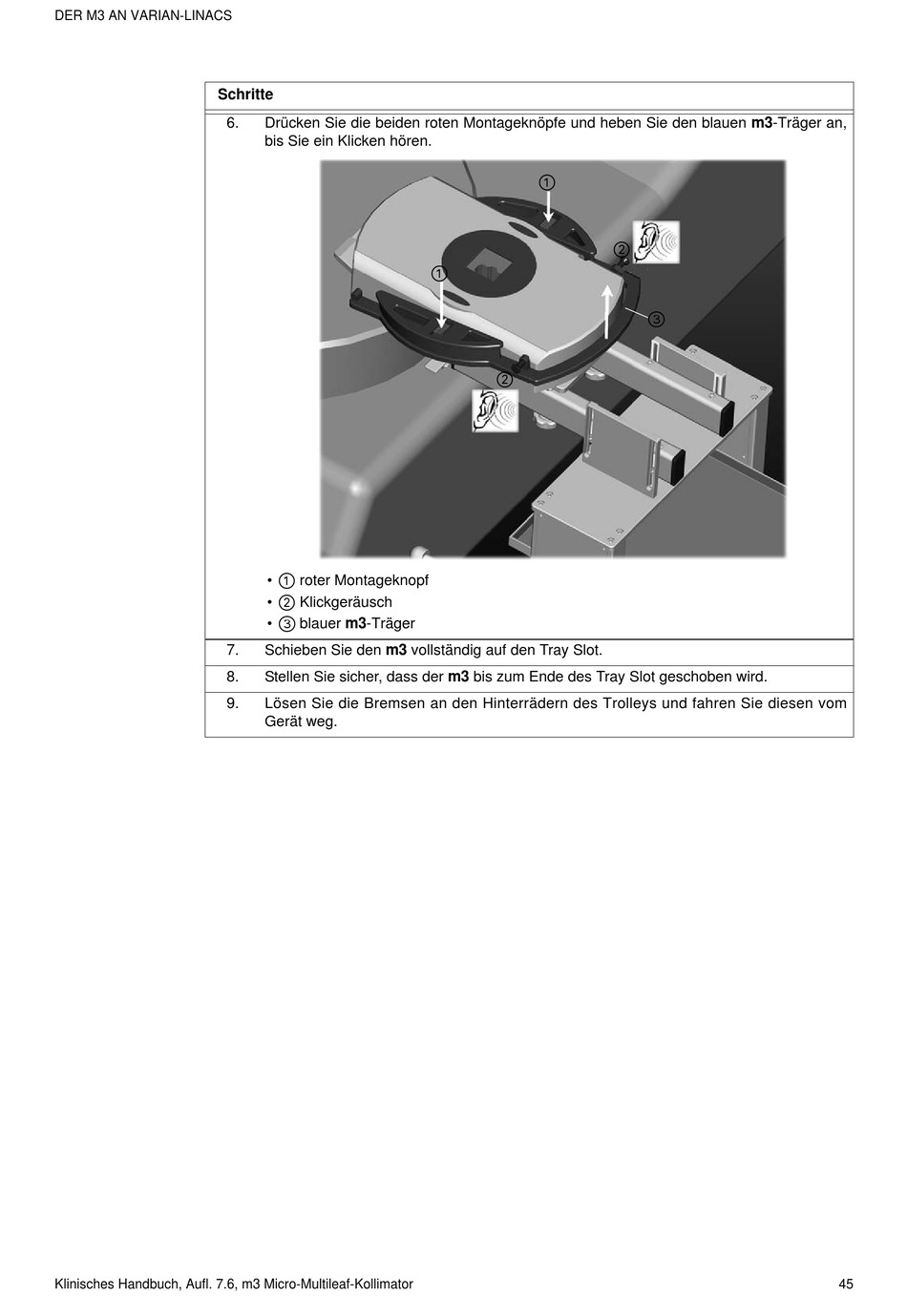

6. Drücken Sie die beiden roten Montageknöpfe und heben Sie den blauen m3-Träger an,
bis Sie ein Klicken hören.
a
• roter Montageknopf
s
• Klickgeräusch
d
• blauer m3-Träger
7. Schieben Sie den m3 vollständig auf den Tray Slot.
8. Stellen Sie sicher, dass der m3 bis zum Ende des Tray Slot geschoben wird.
9. Lösen Sie die Bremsen an den Hinterrädern des Trolleys und fahren Sie diesen vom
Gerät weg.
a
a
s
s
d
45
