3
PRODUKTBESCHREIBUNG
3.3.1.1

Integrierbare Beleuchtungseinheit (optional)

3.3.2

Anzeige- und Bedienelemente

18 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Klappbare Abdeckung der Geräteoberseite, Zugriff auf die MicroSD-Speicherkarte und die
æ
manuelle Fokusschraube (S-Mount)
5 Status-LEDs (2 Ebenen)
ç
Bei dem Komplettgerät ist die integrierbare Beleuchtungseinheit bereits montiert. Bei
dem Basisgerät muss der Anwender bei Bedarf die integrierbare Beleuchtungseinheit
(Ringbeleuchtung VI55I) separat bestellen und selbst montieren.
1
2
2
1
3

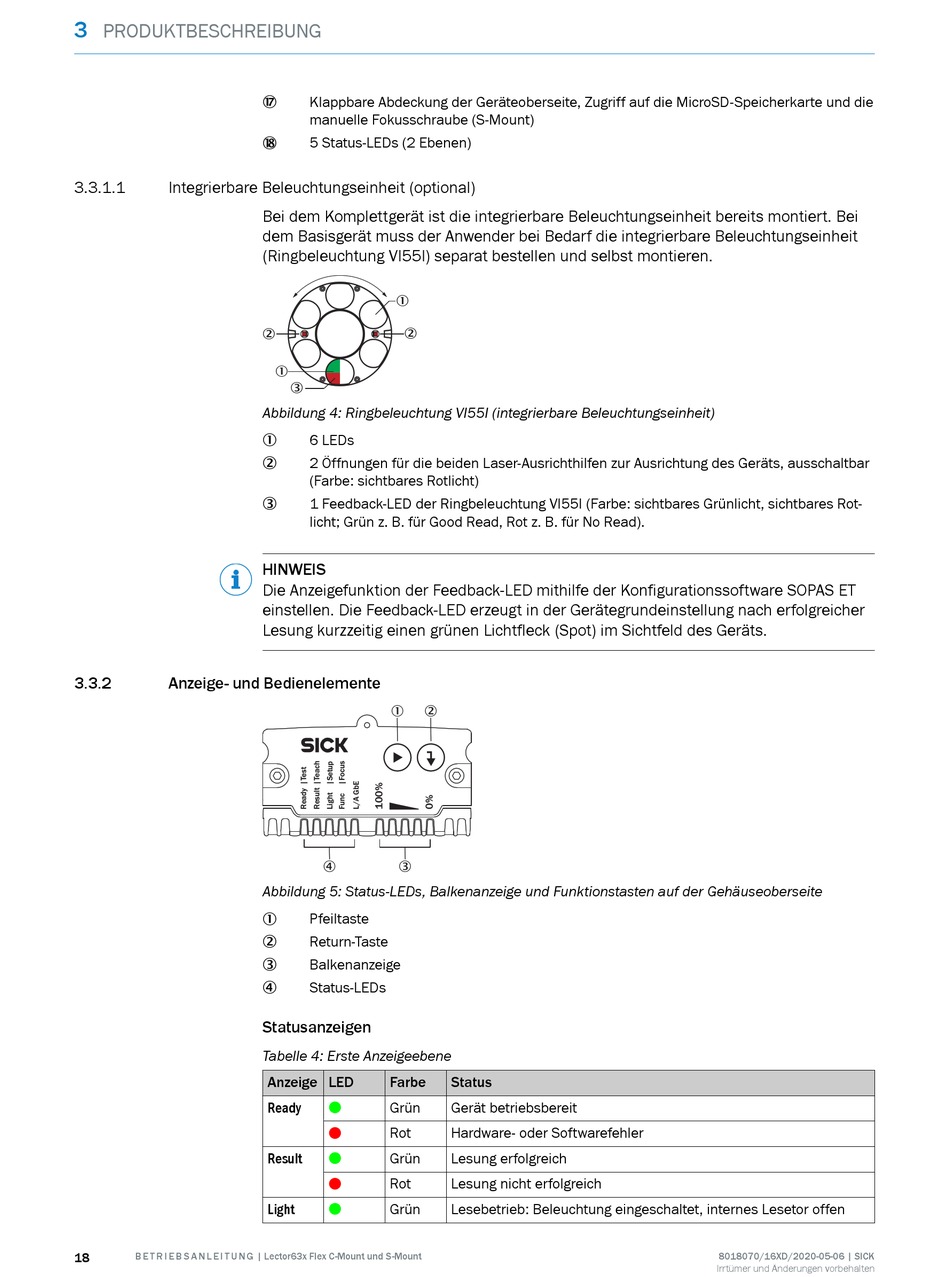

Abbildung 4: Ringbeleuchtung VI55I (integrierbare Beleuchtungseinheit)
6 LEDs
1
2 Öffnungen für die beiden Laser-Ausrichthilfen zur Ausrichtung des Geräts, ausschaltbar
2
(Farbe: sichtbares Rotlicht)
1 Feedback-LED der Ringbeleuchtung VI55I (Farbe: sichtbares Grünlicht, sichtbares Rot‐
3
licht; Grün z. B. für Good Read, Rot z. B. für No Read).
HINWEIS
Die Anzeigefunktion der Feedback-LED mithilfe der Konfigurationssoftware SOPAS ET
einstellen. Die Feedback-LED erzeugt in der Gerätegrundeinstellung nach erfolgreicher
Lesung kurzzeitig einen grünen Lichtfleck (Spot) im Sichtfeld des Geräts.
1 2
4 3
Abbildung 5: Status-LEDs, Balkenanzeige und Funktionstasten auf der Gehäuseoberseite
Pfeiltaste
1
Return-Taste
2
Balkenanzeige
3
Status-LEDs
4
Statusanzeigen
Tabelle 4: Erste Anzeigeebene
Anzeige LED Farbe
Ready Grün
O
Rot
O
Result Grün
O
Rot
O
Light Grün
O
Status
Gerät betriebsbereit
Hardware- oder Softwarefehler
Lesung erfolgreich
Lesung nicht erfolgreich
Lesebetrieb: Beleuchtung eingeschaltet, internes Lesetor offen
