13
ANHANG
Master
5
Gerätenummer
6
U. a. CAN
7
Slave
8
Stichleitung
9
Zum Anschluss des Geräts ist eine Adapterleitung (Dose, M12, 17-polig, A-codiert / Stecker, D-Sub-HD, 15- polig) erfor‐
ß
derlich
Gerätenummer (GN)
à
Maximal 32 Teilnehmer
á
Alternatives Anschlussmodul CDB650-204.
â
Zum Anschluss des Geräts ist eine Verbindungsleitung 1:1 (Dose, M12, 17-polig, A-codiert / Stecker, M12, 17-polig, A-
codiert) erforderlich
13.4.7 Digitaleingänge des Geräts im CDM420-0006 beschalten
Gerät = Lector63x = V2D63xx-xxxxYx (Y = A, B oder S)
Trigger sensor 1
V 39 +24 V*
9
S
Out
GND 37 SGND
PNP sensor 8
E.g. photo-electric
switch 7

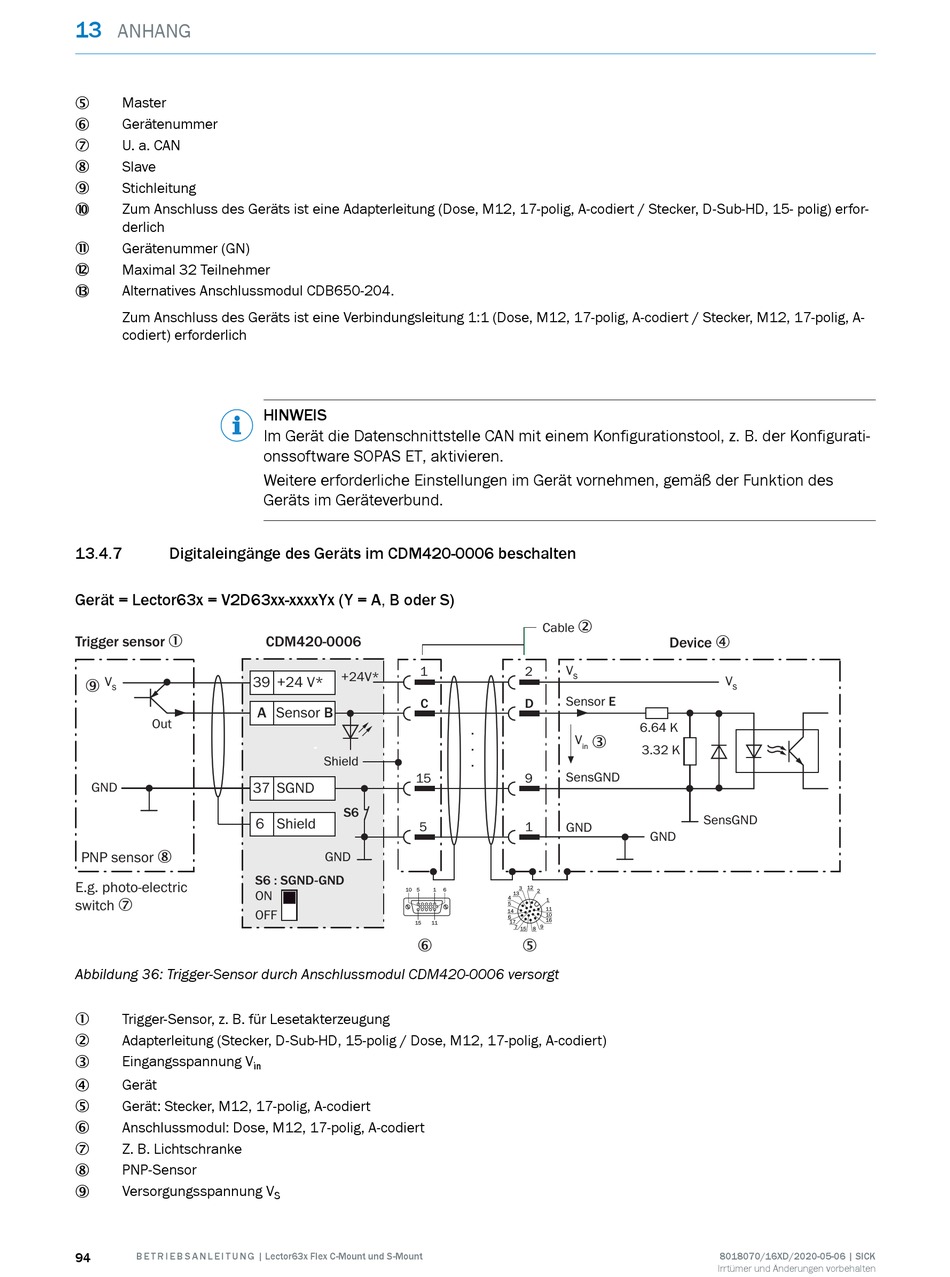

Abbildung 36: Trigger-Sensor durch Anschlussmodul CDM420-0006 versorgt
Trigger-Sensor, z. B. für Lesetakterzeugung
1
Adapterleitung (Stecker, D-Sub-HD, 15-polig / Dose, M12, 17-polig, A-codiert)
2
Eingangsspannung V
3
in
Gerät
4
Gerät: Stecker, M12, 17-polig, A-codiert
5
Anschlussmodul: Dose, M12, 17-polig, A-codiert
6
Z. B. Lichtschranke
7
PNP-Sensor
8
Versorgungsspannung V
9
94 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
HINWEIS
Im Gerät die Datenschnittstelle CAN mit einem Konfigurationstool, z. B. der Konfigurati‐
onssoftware SOPAS ET, aktivieren.
Weitere erforderliche Einstellungen im Gerät vornehmen, gemäß der Funktion des
Geräts im Geräteverbund.
CDM420-0006
1
+24V*
C
A Sensor B
Shield
15
S6
6 Shield
5
GND
S6 : SGND-GND
10 5 1
ON
OFF
15 11
6
S
2
Cable
V
2
S
Sensor E
D
.
V 3
.
in
.
SensGND
9
1
GND
3 12
6
2
13
4
1
5
11
14
10
6
16
17
7 9
15 8
5
Device 4
V
S
6.64 K
3.32 K
SensGND
GND
