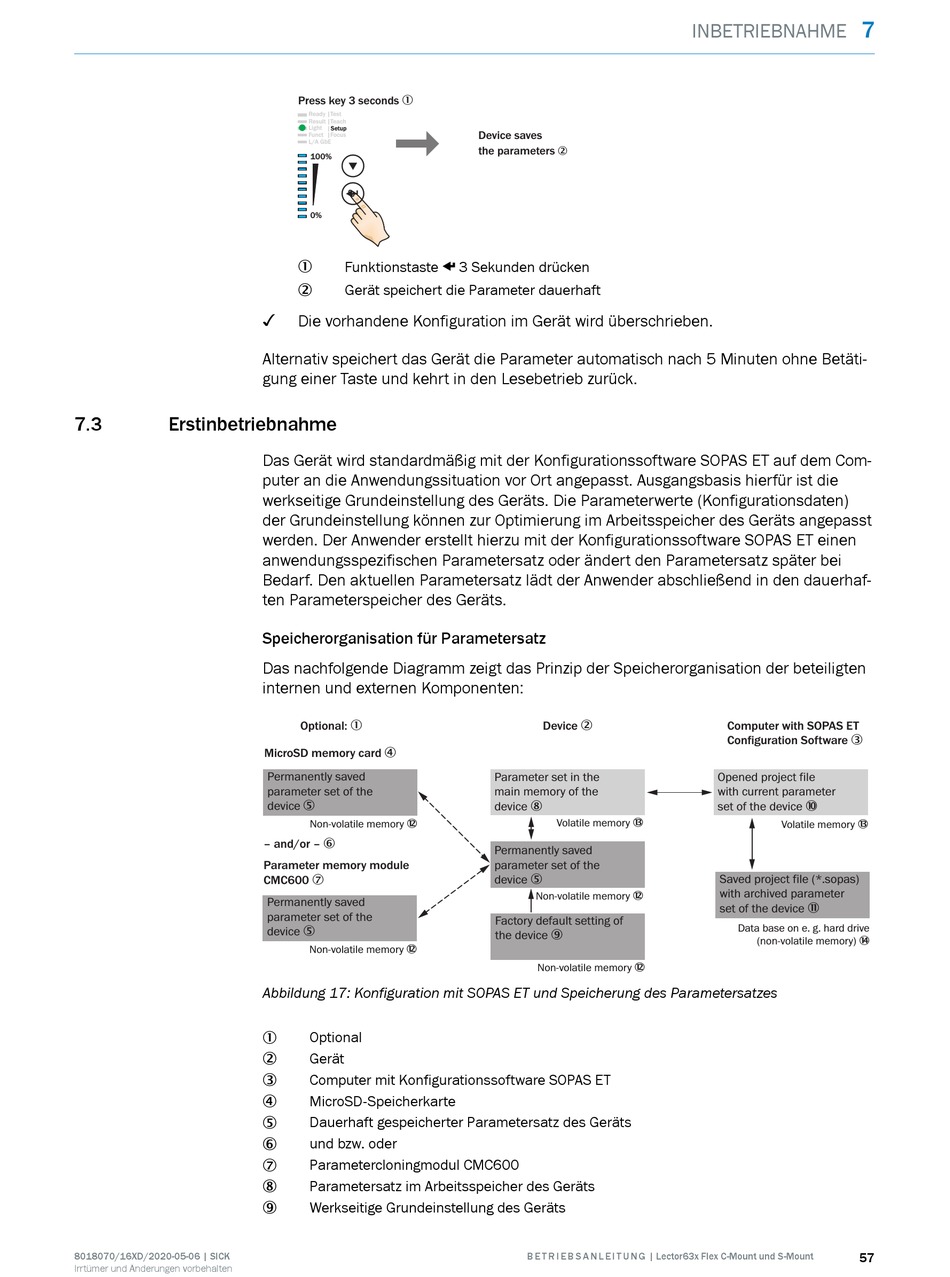

Erstinbetriebnahme - SICK Lector63x Flex C-Mount Betriebsanleitung

7.3

Erstinbetriebnahme

8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
Press key 3 seconds 1
Ready |Test
Result |Teach
O
Light |Setup
Funct |Focus
L/A GbE
100%
0%
Funktionstaste p 3 Sekunden drücken
1
Gerät speichert die Parameter dauerhaft
2
✓
Die vorhandene Konfiguration im Gerät wird überschrieben.
Alternativ speichert das Gerät die Parameter automatisch nach 5 Minuten ohne Betäti‐
gung einer Taste und kehrt in den Lesebetrieb zurück.
Das Gerät wird standardmäßig mit der Konfigurationssoftware SOPAS ET auf dem Com‐
puter an die Anwendungssituation vor Ort angepasst. Ausgangsbasis hierfür ist die
werkseitige Grundeinstellung des Geräts. Die Parameterwerte (Konfigurationsdaten)
der Grundeinstellung können zur Optimierung im Arbeitsspeicher des Geräts angepasst
werden. Der Anwender erstellt hierzu mit der Konfigurationssoftware SOPAS ET einen
anwendungsspezifischen Parametersatz oder ändert den Parametersatz später bei
Bedarf. Den aktuellen Parametersatz lädt der Anwender abschließend in den dauerhaf‐
ten Parameterspeicher des Geräts.
Speicherorganisation für Parametersatz
Das nachfolgende Diagramm zeigt das Prinzip der Speicherorganisation der beteiligten
internen und externen Komponenten:
Optional: 1
MicroSD memory card 4
Permanently saved
parameter set of the
device 5
Non-volatile memory á
‒ and/or ‒ 6
Parameter memory module
CMC600 7
Permanently saved
parameter set of the
device 5
Non-volatile memory á
Abbildung 17: Konfiguration mit SOPAS ET und Speicherung des Parametersatzes
Optional
1
Gerät
2
Computer mit Konfigurationssoftware SOPAS ET
3
MicroSD-Speicherkarte
4
Dauerhaft gespeicherter Parametersatz des Geräts
5
und bzw. oder
6
Parametercloningmodul CMC600
7
Parametersatz im Arbeitsspeicher des Geräts
8
Werkseitige Grundeinstellung des Geräts
9
Device saves
2
the parameters
Device 2
Parameter set in the
main memory of the
device 8
Volatile memory â
Permanently saved
parameter set of the
device 5
Non-volatile memory á
Factory default setting of
the device 9
Non-volatile memory á
B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
7
INBETRIEBNAHME
Computer with SOPAS ET
Configuration Software 3
Opened project file
with current parameter
set of the device ß
Volatile memory â
Saved project file (*.sopas)
with archived parameter
set of the device à
Data base on e. g. hard drive
(non-volatile memory) ã
