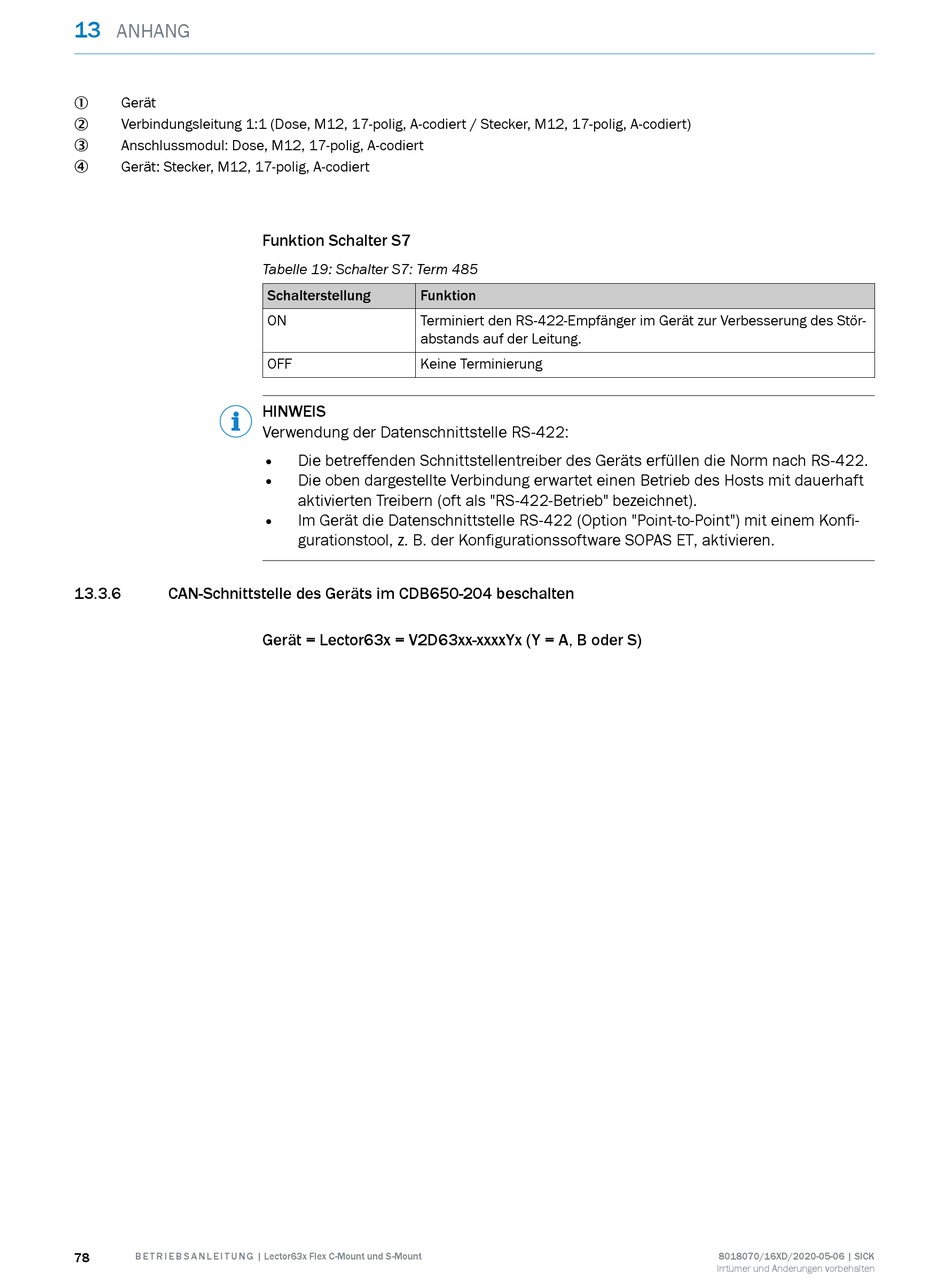

13
ANHANG
Gerät
1
Verbindungsleitung 1:1 (Dose, M12, 17-polig, A-codiert / Stecker, M12, 17-polig, A-codiert)
2
Anschlussmodul: Dose, M12, 17-polig, A-codiert
3
Gerät: Stecker, M12, 17-polig, A-codiert
4
13.3.6 CAN-Schnittstelle des Geräts im CDB650-204 beschalten
78 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Funktion Schalter S7
Tabelle 19: Schalter S7: Term 485
Schalterstellung Funktion
ON Terminiert den RS-422-Empfänger im Gerät zur Verbesserung des Stör‐
abstands auf der Leitung.
OFF Keine Terminierung
HINWEIS
Verwendung der Datenschnittstelle RS-422:
• Die betreffenden Schnittstellentreiber des Geräts erfüllen die Norm nach RS-422.
• Die oben dargestellte Verbindung erwartet einen Betrieb des Hosts mit dauerhaft
aktivierten Treibern (oft als "RS-422-Betrieb" bezeichnet).
•
Im Gerät die Datenschnittstelle RS-422 (Option "Point-to-Point") mit einem Konfi‐
gurationstool, z. B. der Konfigurationssoftware SOPAS ET, aktivieren.
Gerät = Lector63x = V2D63xx-xxxxYx (Y = A, B oder S)
