6.2.1
Datenleitungen
6.3

Anschlussschemata

6.3.1
Anschlussprinzip
8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Verlegung von Datenleitungen
Abgeschirmte Datenleitungen mit paarweise verdrillten Adern (twisted pair) ver‐
wenden.
Einwandfreies und vollständiges Schirmungskonzept ausführen.
Um Störeinflüsse zu vermeiden, Leitungen stets EMV-gerecht verlegen und ver‐
drahten. Dies gilt z. B. für Leitungen von Schaltnetzteilen, Motoren, getakteten
Reglern und Schützen.
Leitungen nicht über eine längere Strecke parallel mit Stromversorgungs- und
Motorleitungen in Kabelkanälen verlegen.
Serielle Datenübertragung (RS-232, RS422)
Die mögliche Leitungslänge zwischen Gerät und Host-Rechner ist von folgenden
Faktoren abhängig:
Gewählte physikalische Ausführung der Host-Schnittstelle
°
Im Gerät eingestellte Datenübertragungsrate
°
Informationen hierzu
Connection
Lector
®
63x
1
module
...
...
1 2
GND
V
Power ...
S
Cable 6
Cable 7

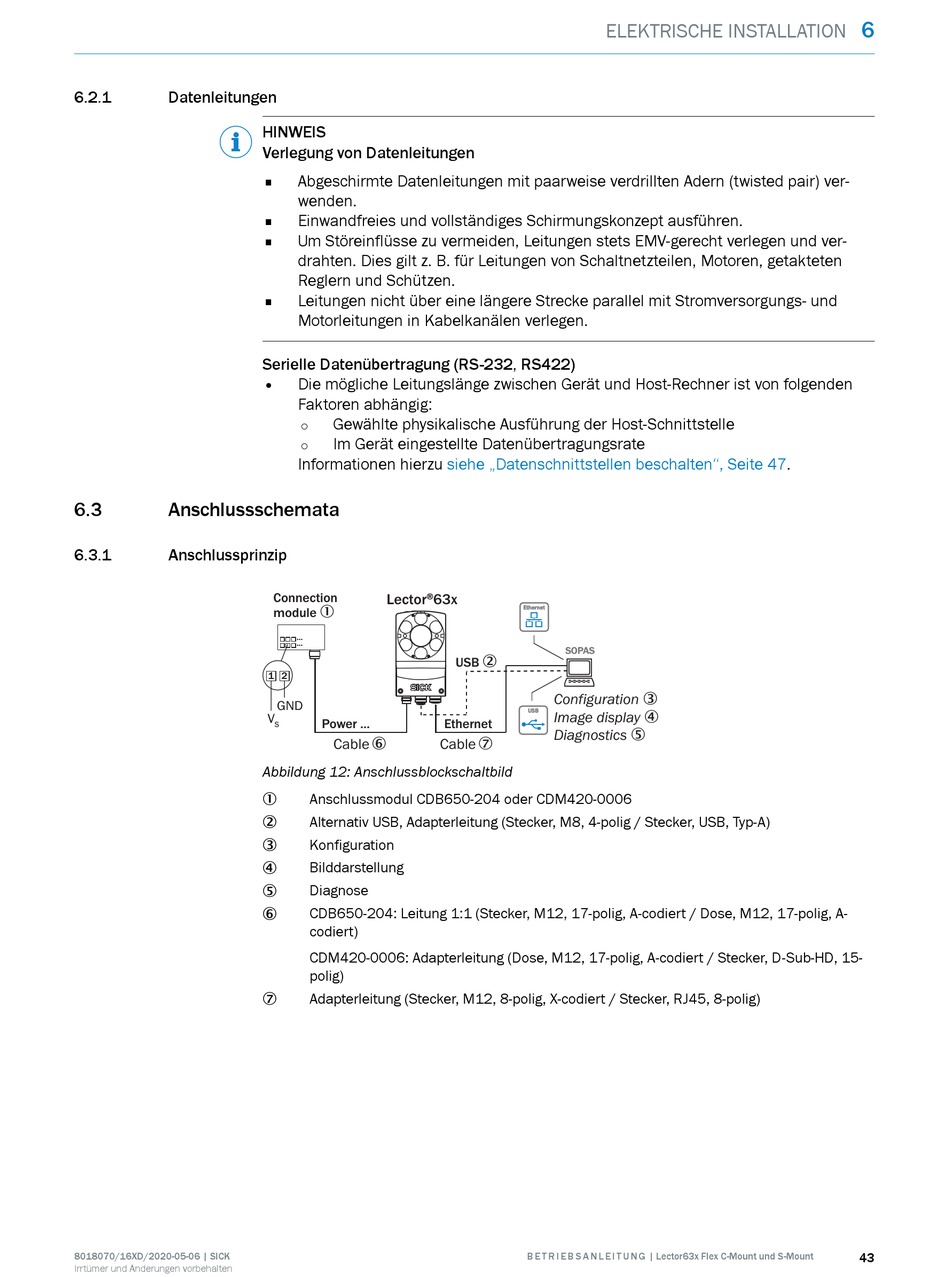

Abbildung 12: Anschlussblockschaltbild
Anschlussmodul CDB650-204 oder CDM420-0006
1
Alternativ USB, Adapterleitung (Stecker, M8, 4-polig / Stecker, USB, Typ-A)
2
Konfiguration
3
Bilddarstellung
4
Diagnose
5
CDB650-204: Leitung 1:1 (Stecker, M12, 17-polig, A-codiert / Dose, M12, 17-polig, A-
6
codiert)
CDM420-0006: Adapterleitung (Dose, M12, 17-polig, A-codiert / Stecker, D-Sub-HD, 15-
polig)
Adapterleitung (Stecker, M12, 8-polig, X-codiert / Stecker, RJ45, 8-polig)
7
ELEKTRISCHE INSTALLATION
siehe „Datenschnittstellen beschalten", Seite
Ethernet
Ethernet
SOPAS
SOPAS
2
USB
Configuration 3
USB
USB
Image display 4
Ethernet
Diagnostics 5
B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
6
47.
43
