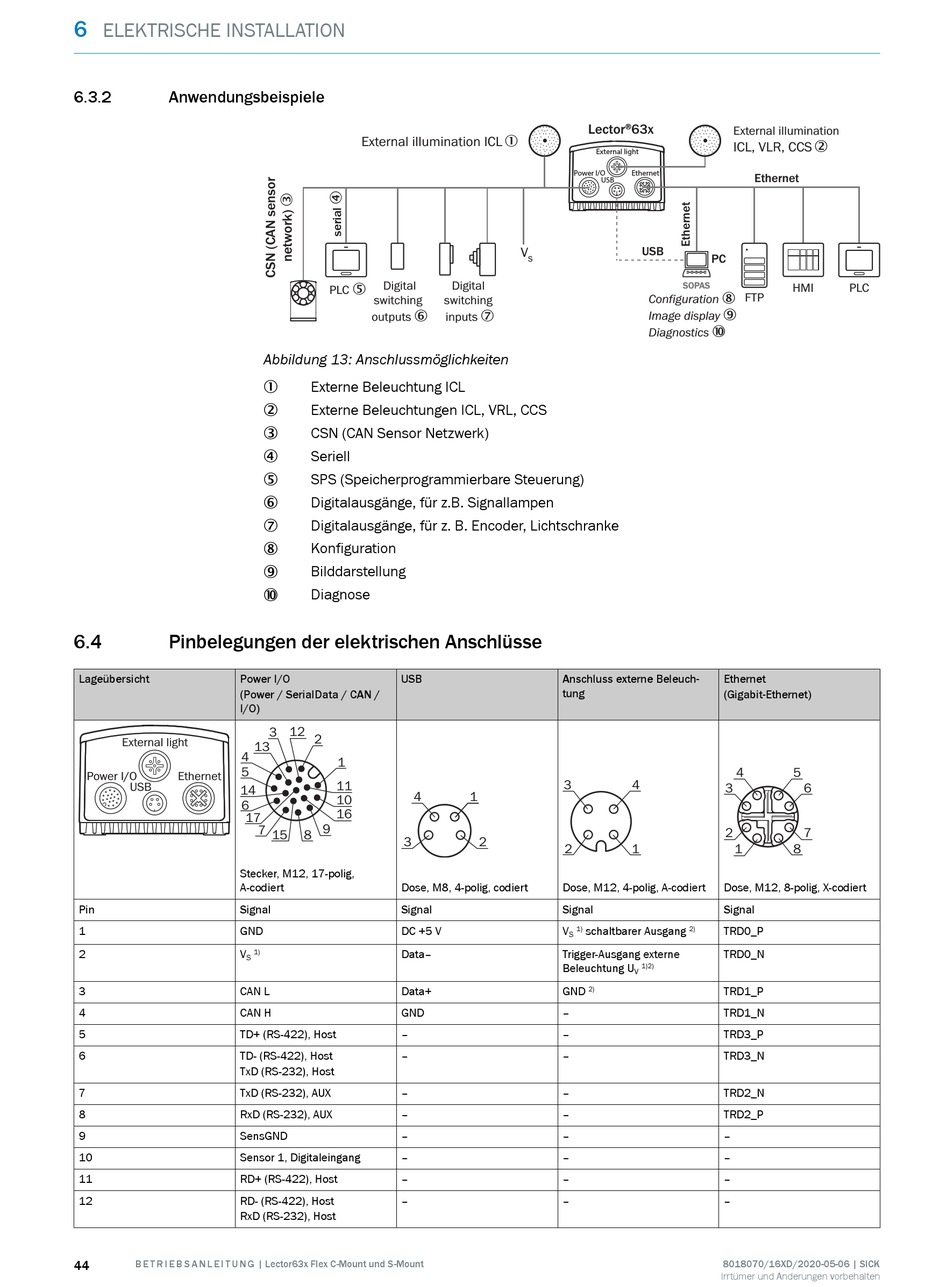

Anwendungsbeispiele; Pinbelegungen Der Elektrischen Anschlüsse - SICK Lector63x Flex C-Mount Betriebsanleitung

6
ELEKTRISCHE INSTALLATION
6.3.2

Anwendungsbeispiele

6.4 Pinbelegungen der elektrischen Anschlüsse
Lageübersicht Power I/O
(Power / SerialData / CAN /
I/O)
External light
13
4
5
Power I/O Ethernet
USB
14
6
17
Stecker, M12, 17-polig,
A-codiert
Pin Signal
1 GND
2 V
1)
S
3 CAN L
4 CAN H
5 TD+ (RS-422), Host
6 TD- (RS-422), Host
TxD (RS-232), Host
7 TxD (RS-232), AUX
8 RxD (RS-232), AUX
9 SensGND
10 Sensor 1, Digitaleingang
11 RD+ (RS-422), Host
12 RD- (RS-422), Host
RxD (RS-232), Host
44 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
External illumination ICL 1
Digital
5
PLC
switching
6
outputs
Abbildung 13: Anschlussmöglichkeiten
Externe Beleuchtung ICL
1
Externe Beleuchtungen ICL, VRL, CCS
2
CSN (CAN Sensor Netzwerk)
3
Seriell
4
SPS (Speicherprogrammierbare Steuerung)
5
Digitalausgänge, für z.B. Signallampen
6
Digitalausgänge, für z. B. Encoder, Lichtschranke
7
Konfiguration
8
Bilddarstellung
9
Diagnose
ß
USB
12
3
2
1
11
4
10
16
9
7
15 8
3
Dose, M8, 4-polig, codiert
Signal
DC +5 V
Data‒
Data+
GND
‒
‒
‒
‒
‒
‒
‒
‒
Lector
External light
Power I/O
USB
V
S
Digital
switching
7
inputs
Anschluss externe Beleuch‐
tung
3
1
2
2
Dose, M12, 4-polig, A-codiert
Signal
V schaltbarer Ausgang
1)
S
Trigger-Ausgang externe
Beleuchtung U
GND
2)
‒
‒
‒
‒
‒
‒
‒
‒
‒
® 63x
External illumination
ICL, VLR, CCS 2
Ethernet
Ethernet
USB
PC
SOPAS SOPAS
HMI
8
FTP
Configuration
9
Image display
ß
Diagnostics
Ethernet
(Gigabit-Ethernet)
4 5
4
3 6
2 7
1 1 8
Dose, M12, 8-polig, X-codiert
Signal
TRD0_P
2)
TRD0_N
1)2)
V
TRD1_P
TRD1_N
TRD3_P
TRD3_N
TRD2_N
TRD2_P
‒
‒
‒
‒
8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
PLC
