ELEKTRISCHE INSTALLATION
46 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount

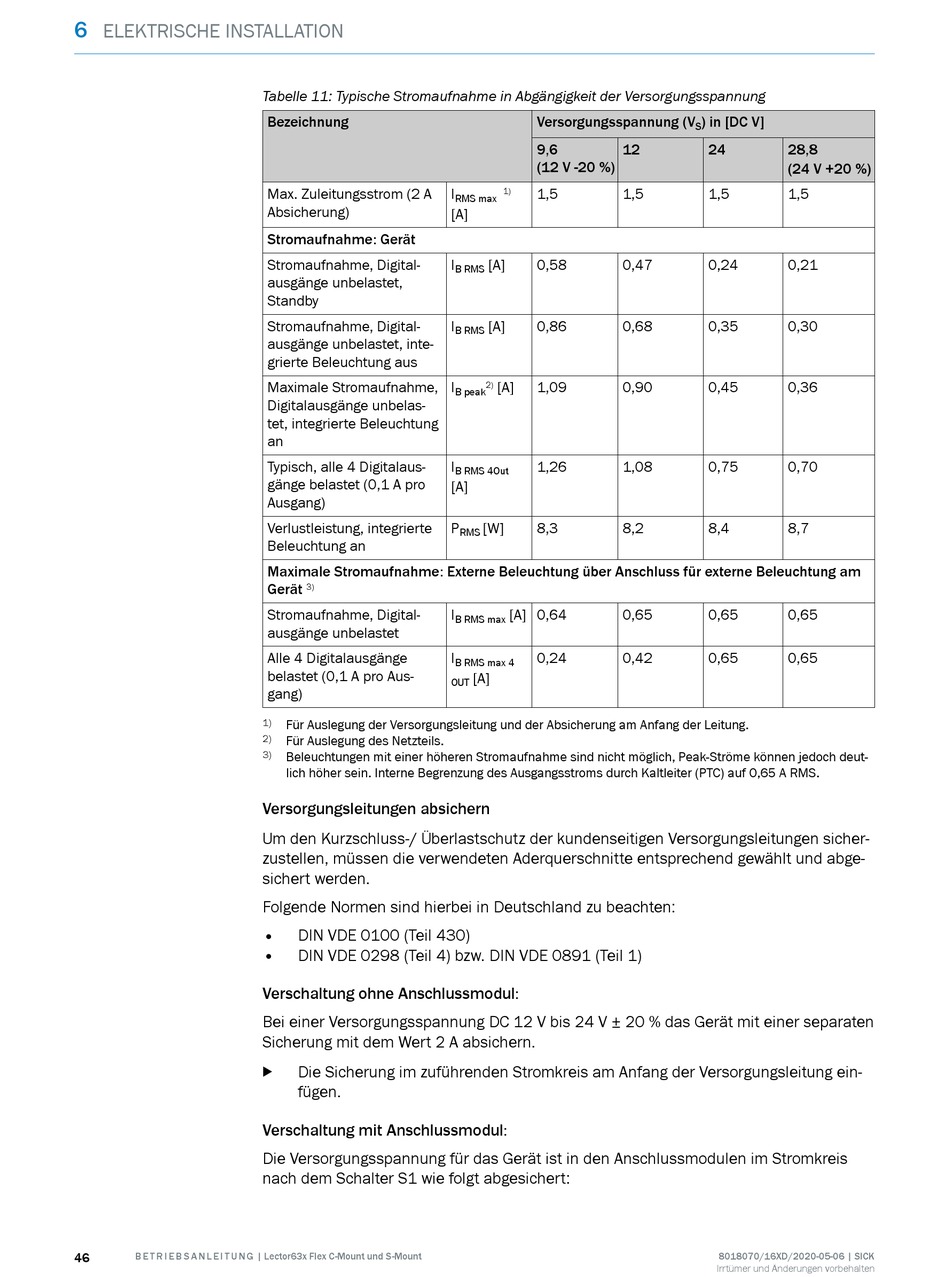

Tabelle 11: Typische Stromaufnahme in Abgängigkeit der Versorgungsspannung
Bezeichnung
Max. Zuleitungsstrom (2 A
Absicherung)
Stromaufnahme: Gerät
Stromaufnahme, Digital‐
ausgänge unbelastet,
Standby
Stromaufnahme, Digital‐
ausgänge unbelastet, inte‐
grierte Beleuchtung aus
Maximale Stromaufnahme,
Digitalausgänge unbelas‐
tet, integrierte Beleuchtung
an
Typisch, alle 4 Digitalaus‐
gänge belastet (0,1 A pro
Ausgang)
Verlustleistung, integrierte
Beleuchtung an
Maximale Stromaufnahme: Externe Beleuchtung über Anschluss für externe Beleuchtung am
Gerät
3)
Stromaufnahme, Digital‐
ausgänge unbelastet
Alle 4 Digitalausgänge
belastet (0,1 A pro Aus‐
gang)
1) Für Auslegung der Versorgungsleitung und der Absicherung am Anfang der Leitung.
2) Für Auslegung des Netzteils.
3) Beleuchtungen mit einer höheren Stromaufnahme sind nicht möglich, Peak-Ströme können jedoch deut‐
lich höher sein. Interne Begrenzung des Ausgangsstroms durch Kaltleiter (PTC) auf 0,65 A RMS.
Versorgungsleitungen absichern
Um den Kurzschluss-/ Überlastschutz der kundenseitigen Versorgungsleitungen sicher‐
zustellen, müssen die verwendeten Aderquerschnitte entsprechend gewählt und abge‐
sichert werden.
Folgende Normen sind hierbei in Deutschland zu beachten:
• DIN VDE 0100 (Teil 430)
• DIN VDE 0298 (Teil 4) bzw. DIN VDE 0891 (Teil 1)
Verschaltung ohne Anschlussmodul:
Bei einer Versorgungsspannung DC 12 V bis 24 V ± 20 % das Gerät mit einer separaten
Sicherung mit dem Wert 2 A absichern.
Die Sicherung im zuführenden Stromkreis am Anfang der Versorgungsleitung ein‐
b
fügen.
Verschaltung mit Anschlussmodul:
Die Versorgungsspannung für das Gerät ist in den Anschlussmodulen im Stromkreis
nach dem Schalter S1 wie folgt abgesichert:
Versorgungsspannung (V
9,6 12
(12 V -20 %)
I 1,5 1,5
1)
RMS max
[A]
I [A] 0,58 0,47
B RMS
I [A] 0,86 0,68
B RMS
I [A] 1,09 0,90
2)
B peak
I 1,26 1,08
B RMS 4Out
[A]
P [W] 8,3 8,2
RMS
I [A] 0,64 0,65
B RMS max
I 0,24 0,42
B RMS max 4
[A]
OUT
) in [DC V]
S
24 28,8
(24 V +20 %)
1,5 1,5
0,24 0,21
0,35 0,30
0,45 0,36
0,75 0,70
8,4 8,7
0,65 0,65
0,65 0,65
