5.4

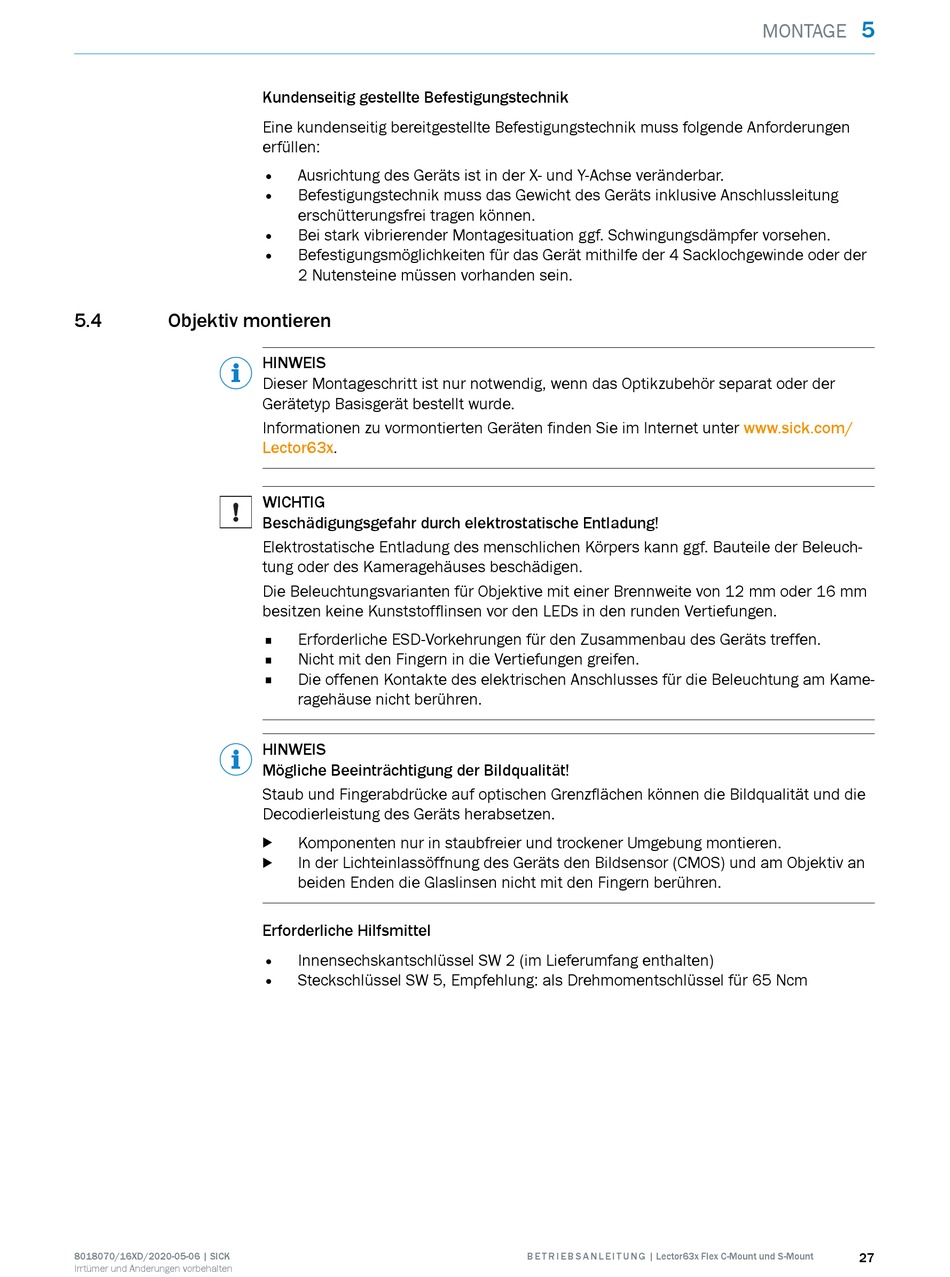

Objektiv montieren
8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
Kundenseitig gestellte Befestigungstechnik
Eine kundenseitig bereitgestellte Befestigungstechnik muss folgende Anforderungen
erfüllen:
•
Ausrichtung des Geräts ist in der X- und Y-Achse veränderbar.
•
Befestigungstechnik muss das Gewicht des Geräts inklusive Anschlussleitung
erschütterungsfrei tragen können.
•
Bei stark vibrierender Montagesituation ggf. Schwingungsdämpfer vorsehen.
•
Befestigungsmöglichkeiten für das Gerät mithilfe der 4 Sacklochgewinde oder der
2 Nutensteine müssen vorhanden sein.
HINWEIS
Dieser Montageschritt ist nur notwendig, wenn das Optikzubehör separat oder der
Gerätetyp Basisgerät bestellt wurde.
Informationen zu vormontierten Geräten finden Sie im Internet unter
Lector63x.
WICHTIG
Beschädigungsgefahr durch elektrostatische Entladung!
Elektrostatische Entladung des menschlichen Körpers kann ggf. Bauteile der Beleuch‐
tung oder des Kameragehäuses beschädigen.
Die Beleuchtungsvarianten für Objektive mit einer Brennweite von 12 mm oder 16 mm
besitzen keine Kunststofflinsen vor den LEDs in den runden Vertiefungen.
Erforderliche ESD-Vorkehrungen für den Zusammenbau des Geräts treffen.
■
Nicht mit den Fingern in die Vertiefungen greifen.
■
Die offenen Kontakte des elektrischen Anschlusses für die Beleuchtung am Kame‐
■
ragehäuse nicht berühren.
HINWEIS
Mögliche Beeinträchtigung der Bildqualität!
Staub und Fingerabdrücke auf optischen Grenzflächen können die Bildqualität und die
Decodierleistung des Geräts herabsetzen.
Komponenten nur in staubfreier und trockener Umgebung montieren.
b
In der Lichteinlassöffnung des Geräts den Bildsensor (CMOS) und am Objektiv an
b
beiden Enden die Glaslinsen nicht mit den Fingern berühren.
Erforderliche Hilfsmittel
•
Innensechskantschlüssel SW 2 (im Lieferumfang enthalten)
•
Steckschlüssel SW 5, Empfehlung: als Drehmomentschlüssel für 65 Ncm
B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
5
MONTAGE
www.sick.com/
27
