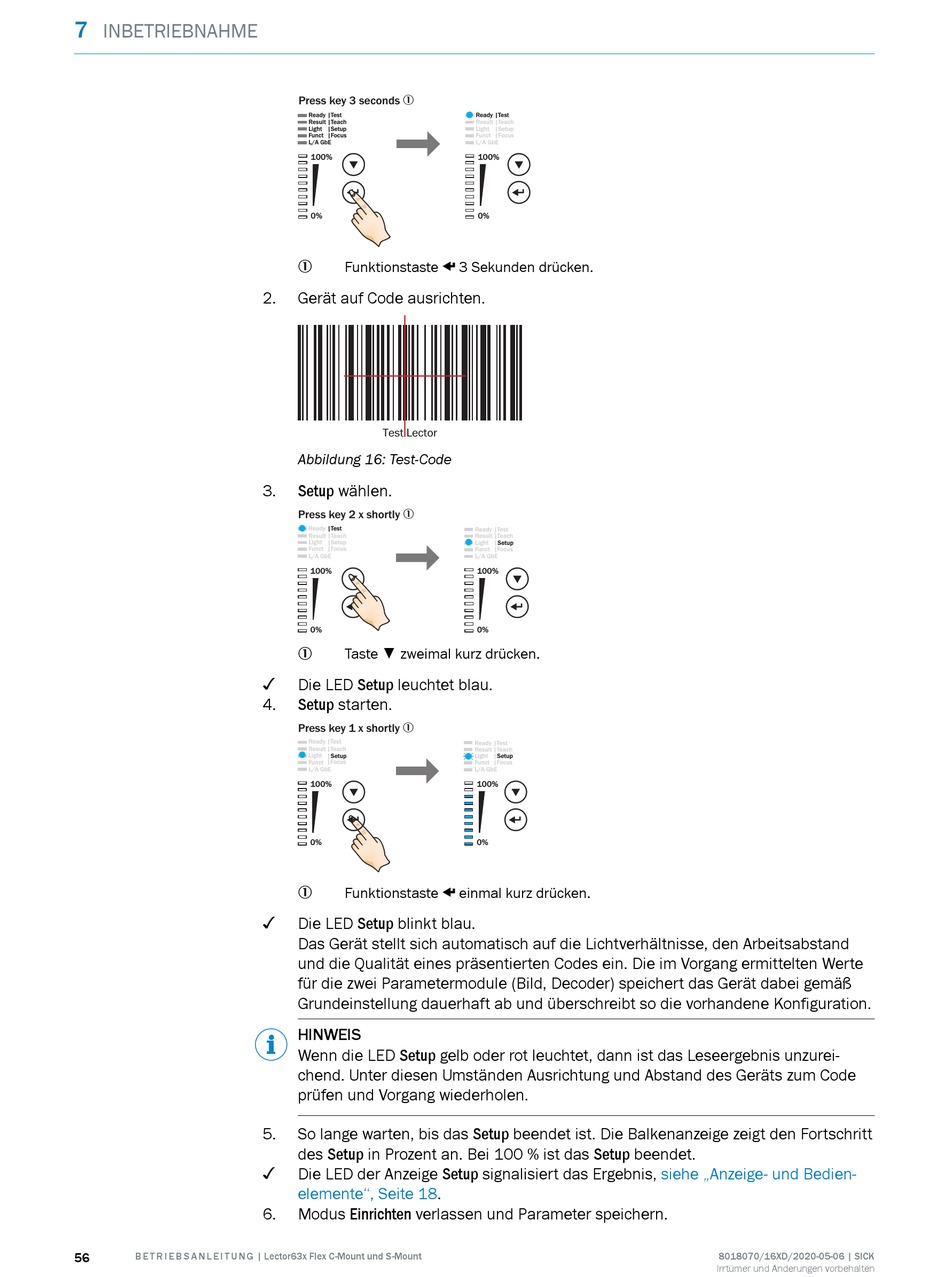

SICK Lector63x Flex C-Mount Betriebsanleitung Seite 56

7
INBETRIEBNAHME
56 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Press key 3 seconds 1
Ready |Test
Result |Teach
Light |Setup
Funct |Focus
L/A GbE
100%
0%
Funktionstaste p 3 Sekunden drücken.
1
2. Gerät auf Code ausrichten.
Test Lector
Abbildung 16: Test-Code
3. Setup wählen.
Press key 2 x shortly 1
O
Ready |Test
Result
|Teach
Light |Setup
Funct |Focus
L/A GbE
100%
0%
Taste ▼ zweimal kurz drücken.
1
✓
Die LED Setup leuchtet blau.
4. Setup starten.
Press key 1 x shortly 1
Ready |Test
Result |Teach
O
Light
|Setup
Funct |Focus
L/A GbE
100%
0%
Funktionstaste p einmal kurz drücken.
1
✓
Die LED Setup blinkt blau.
Das Gerät stellt sich automatisch auf die Lichtverhältnisse, den Arbeitsabstand
und die Qualität eines präsentierten Codes ein. Die im Vorgang ermittelten Werte
für die zwei Parametermodule (Bild, Decoder) speichert das Gerät dabei gemäß
Grundeinstellung dauerhaft ab und überschreibt so die vorhandene Konfiguration.
HINWEIS
Wenn die LED Setup gelb oder rot leuchtet, dann ist das Leseergebnis unzurei‐
chend. Unter diesen Umständen Ausrichtung und Abstand des Geräts zum Code
prüfen und Vorgang wiederholen.
5. So lange warten, bis das Setup beendet ist. Die Balkenanzeige zeigt den Fortschritt
des Setup in Prozent an. Bei 100 % ist das Setup beendet.
✓
Die LED der Anzeige Setup signalisiert das Ergebnis,
elemente", Seite 18.
6. Modus Einrichten verlassen und Parameter speichern.
O
Ready |Test
Result |Teach
Light |Setup
Funct |Focus
L/A GbE
100%
0%
Ready |Test
Result |Teach
O
Light | Setup
Funct |Focus
L/A GbE
100%
0%
Ready |Test
Result |Teach
Ö
Light |Setup
Funct |Focus
L/A GbE
100%
0%
siehe „Anzeige- und Bedien‐
