ANHANG
13.3.9 Digitalausgänge des Geräts im CDB650-204 beschalten
Gerät = Lector63x = V2D63xx-xxxxYx (Y = A, B oder S)
Device 1
V
2
S
Result A
GND

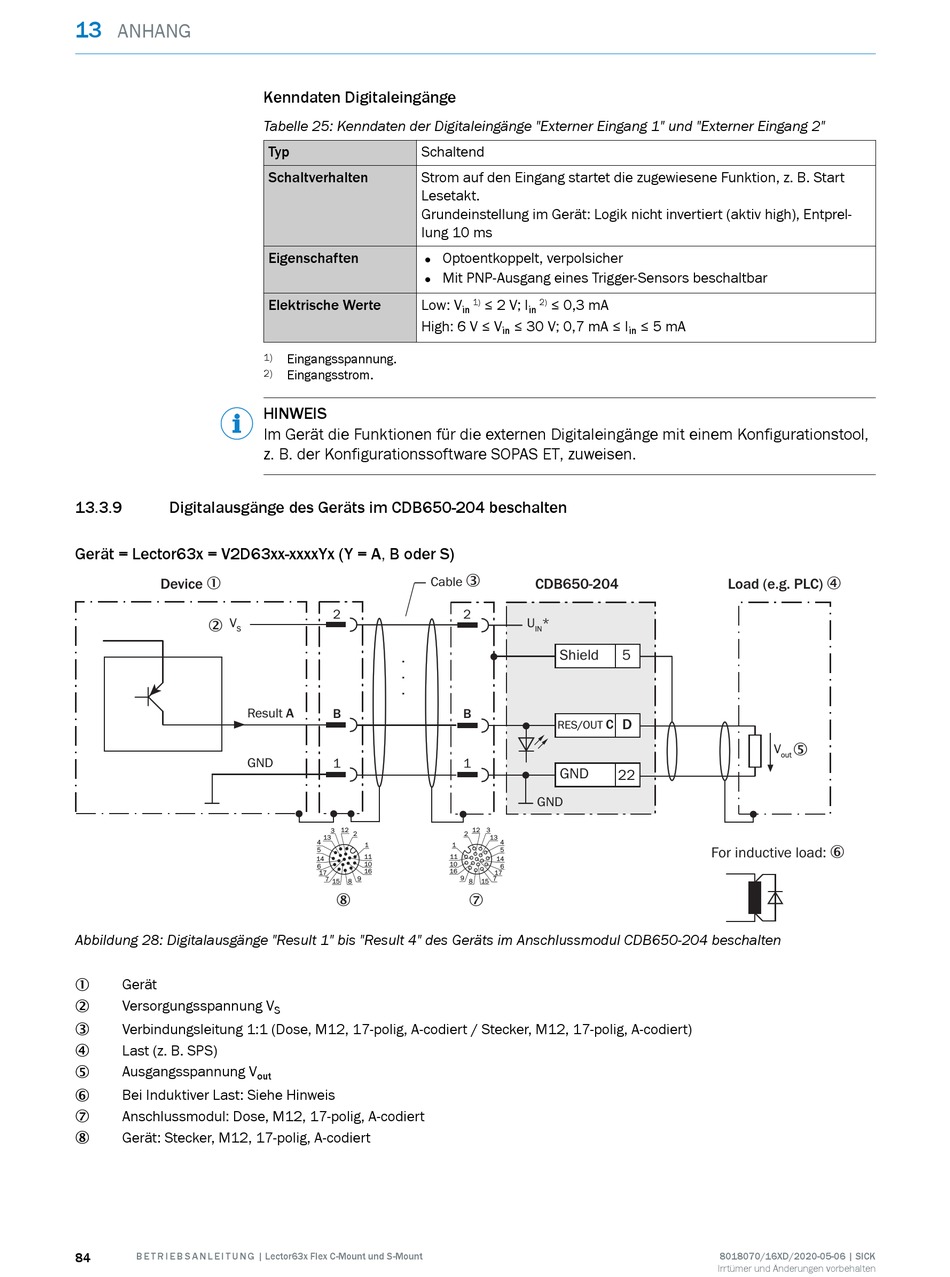

Abbildung 28: Digitalausgänge "Result 1" bis "Result 4" des Geräts im Anschlussmodul CDB650-204 beschalten
Gerät
1
Versorgungsspannung V
2
Verbindungsleitung 1:1 (Dose, M12, 17-polig, A-codiert / Stecker, M12, 17-polig, A-codiert)
3
Last (z. B. SPS)
4
Ausgangsspannung V
5
Bei Induktiver Last: Siehe Hinweis
6
Anschlussmodul: Dose, M12, 17-polig, A-codiert
7
Gerät: Stecker, M12, 17-polig, A-codiert
8
84 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Kenndaten Digitaleingänge
Tabelle 25: Kenndaten der Digitaleingänge "Externer Eingang 1" und "Externer Eingang 2"
Typ Schaltend
Schaltverhalten Strom auf den Eingang startet die zugewiesene Funktion, z. B. Start
Lesetakt.
Grundeinstellung im Gerät: Logik nicht invertiert (aktiv high), Entprel‐
lung 10 ms
Eigenschaften •
•
Elektrische Werte Low: V
High: 6 V ≤ V
1) Eingangsspannung.
2) Eingangsstrom.
HINWEIS
Im Gerät die Funktionen für die externen Digitaleingänge mit einem Konfigurationstool,
z. B. der Konfigurationssoftware SOPAS ET, zuweisen.
Cable
2
.
.
.
B
1
3 12
2
13
4
1
5
11
14
10
6
16
17
9
7
15 8
8
S
out
Optoentkoppelt, verpolsicher
Mit PNP-Ausgang eines Trigger-Sensors beschaltbar
≤ 2 V; I ≤ 0,3 mA
1) 2)
in in
≤ 30 V; 0,7 mA ≤ I
in
3
CDB650-204
2
U *
IN
Shield 5
B
D
C
RES/OUT
1
GND
22
GND
12 3
2
13
4
1
5
11
14
10
6
16
17
9
7
8 15
7
≤ 5 mA
in
Load (e.g. PLC) 4
5
V
out
For inductive load: 6
