ELEKTRISCHE INSTALLATION
40 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Dies erfolgt durch die Einhaltung der folgenden Bedingungen:
Montage der Geräte auf leitenden Metallflächen
■
Fachgerechte Erdung der Geräte und Metallflächen in der Anlage
■
Falls erforderlich: niederimpedanter und stromtragfähiger Potenzialausgleich zwi‐
■
schen Bereichen mit unterschiedlichen Erdpotenzialen
1
System
Controller
I
U
7 6

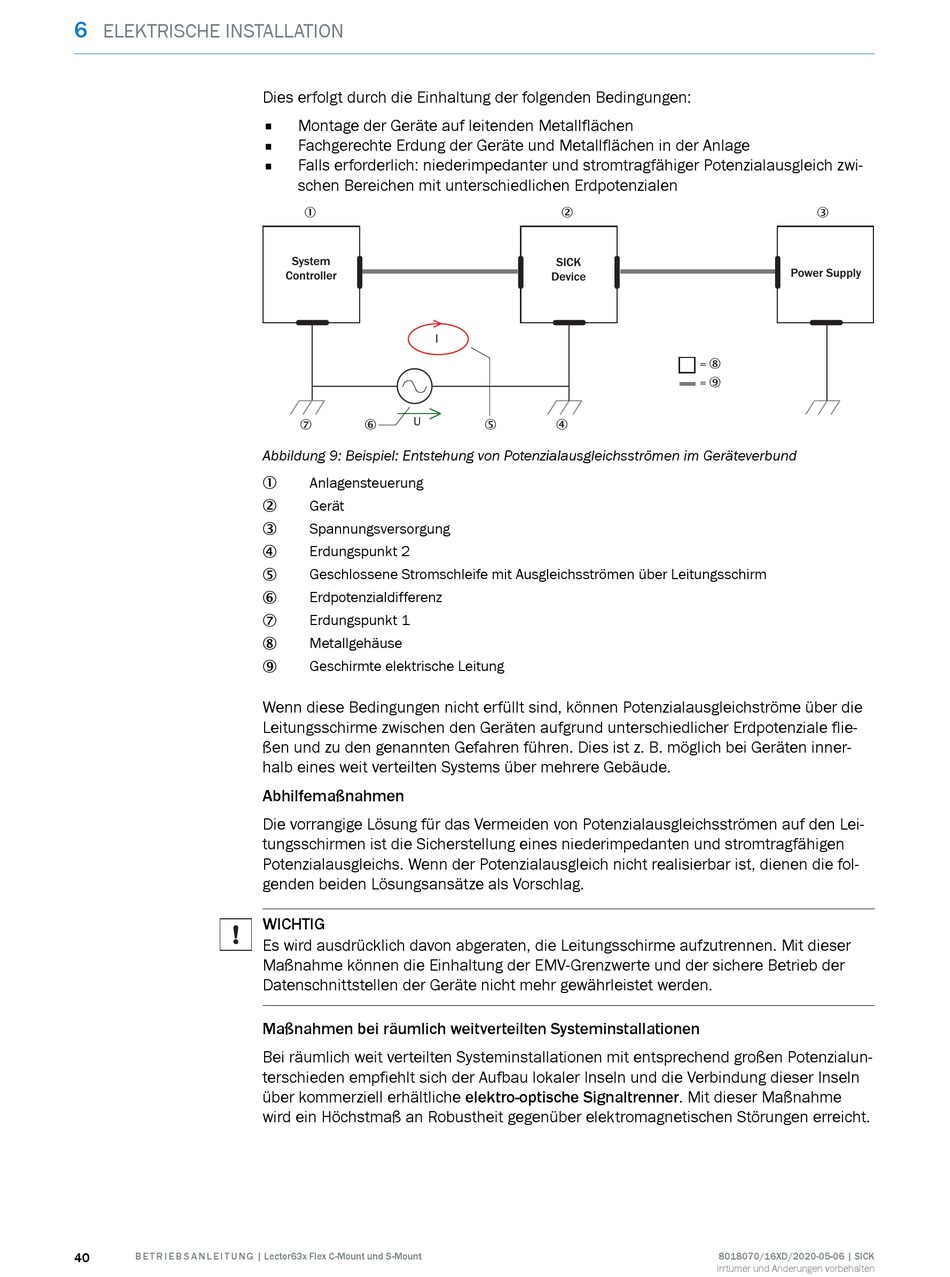

Abbildung 9: Beispiel: Entstehung von Potenzialausgleichsströmen im Geräteverbund
Anlagensteuerung
1
Gerät
2
Spannungsversorgung
3
Erdungspunkt 2
4
Geschlossene Stromschleife mit Ausgleichsströmen über Leitungsschirm
5
Erdpotenzialdifferenz
6
Erdungspunkt 1
7
Metallgehäuse
8
Geschirmte elektrische Leitung
9
Wenn diese Bedingungen nicht erfüllt sind, können Potenzialausgleichströme über die
Leitungsschirme zwischen den Geräten aufgrund unterschiedlicher Erdpotenziale flie‐
ßen und zu den genannten Gefahren führen. Dies ist z. B. möglich bei Geräten inner‐
halb eines weit verteilten Systems über mehrere Gebäude.
Abhilfemaßnahmen
Die vorrangige Lösung für das Vermeiden von Potenzialausgleichsströmen auf den Lei‐
tungsschirmen ist die Sicherstellung eines niederimpedanten und stromtragfähigen
Potenzialausgleichs. Wenn der Potenzialausgleich nicht realisierbar ist, dienen die fol‐
genden beiden Lösungsansätze als Vorschlag.
WICHTIG
Es wird ausdrücklich davon abgeraten, die Leitungsschirme aufzutrennen. Mit dieser
Maßnahme können die Einhaltung der EMV-Grenzwerte und der sichere Betrieb der
Datenschnittstellen der Geräte nicht mehr gewährleistet werden.
Maßnahmen bei räumlich weitverteilten Systeminstallationen
Bei räumlich weit verteilten Systeminstallationen mit entsprechend großen Potenzialun‐
terschieden empfiehlt sich der Aufbau lokaler Inseln und die Verbindung dieser Inseln
über kommerziell erhältliche elektro-optische Signaltrenner. Mit dieser Maßnahme
wird ein Höchstmaß an Robustheit gegenüber elektromagnetischen Störungen erreicht.
2
SICK
Device
5 4
3
Power Supply
8
=
9
=
