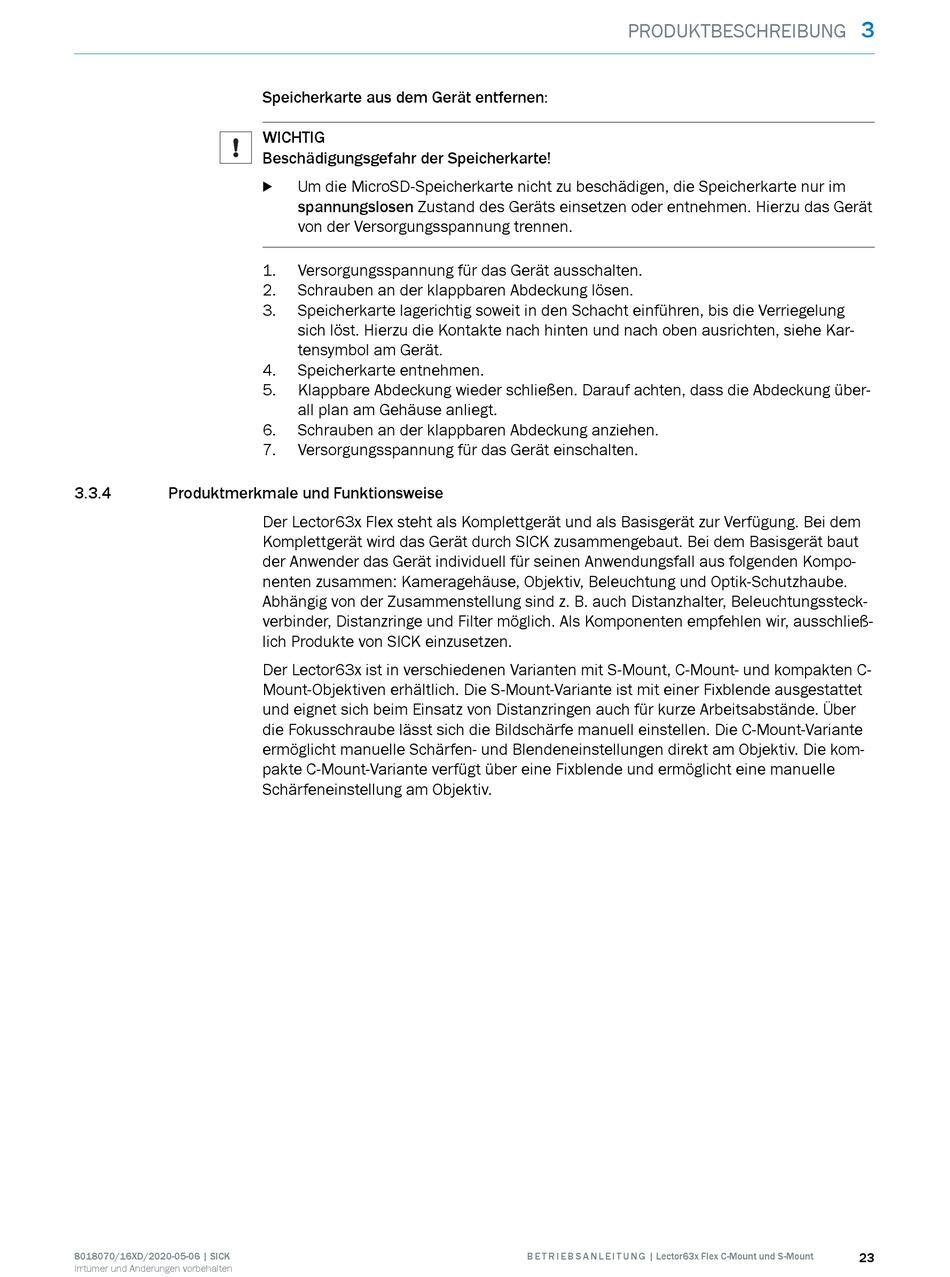

3.3.4

Produktmerkmale und Funktionsweise

8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
Speicherkarte aus dem Gerät entfernen:
WICHTIG
Beschädigungsgefahr der Speicherkarte!
Um die MicroSD-Speicherkarte nicht zu beschädigen, die Speicherkarte nur im
b
spannungslosen Zustand des Geräts einsetzen oder entnehmen. Hierzu das Gerät
von der Versorgungsspannung trennen.
1. Versorgungsspannung für das Gerät ausschalten.
2. Schrauben an der klappbaren Abdeckung lösen.
3. Speicherkarte lagerichtig soweit in den Schacht einführen, bis die Verriegelung
sich löst. Hierzu die Kontakte nach hinten und nach oben ausrichten, siehe Kar‐
tensymbol am Gerät.
4. Speicherkarte entnehmen.
5. Klappbare Abdeckung wieder schließen. Darauf achten, dass die Abdeckung über‐
all plan am Gehäuse anliegt.
6. Schrauben an der klappbaren Abdeckung anziehen.
7. Versorgungsspannung für das Gerät einschalten.
Der Lector63x Flex steht als Komplettgerät und als Basisgerät zur Verfügung. Bei dem
Komplettgerät wird das Gerät durch SICK zusammengebaut. Bei dem Basisgerät baut
der Anwender das Gerät individuell für seinen Anwendungsfall aus folgenden Kompo‐
nenten zusammen: Kameragehäuse, Objektiv, Beleuchtung und Optik-Schutzhaube.
Abhängig von der Zusammenstellung sind z. B. auch Distanzhalter, Beleuchtungssteck‐
verbinder, Distanzringe und Filter möglich. Als Komponenten empfehlen wir, ausschließ‐
lich Produkte von SICK einzusetzen.
Der Lector63x ist in verschiedenen Varianten mit S-Mount, C-Mount- und kompakten C-
Mount-Objektiven erhältlich. Die S-Mount-Variante ist mit einer Fixblende ausgestattet
und eignet sich beim Einsatz von Distanzringen auch für kurze Arbeitsabstände. Über
die Fokusschraube lässt sich die Bildschärfe manuell einstellen. Die C-Mount-Variante
ermöglicht manuelle Schärfen- und Blendeneinstellungen direkt am Objektiv. Die kom‐
pakte C-Mount-Variante verfügt über eine Fixblende und ermöglicht eine manuelle
Schärfeneinstellung am Objektiv.
