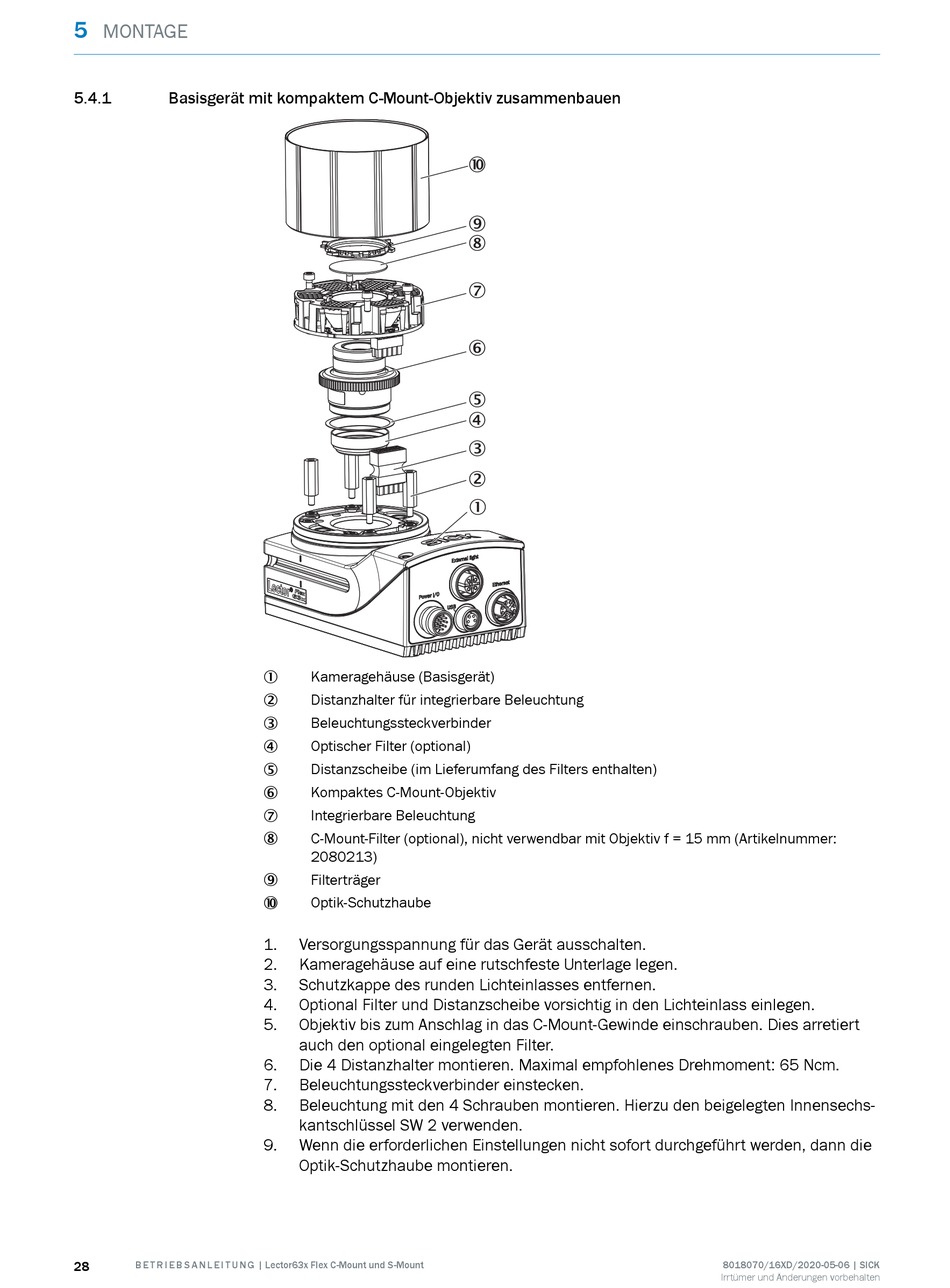

5.4.1 Basisgerät mit kompaktem C-Mount-Objektiv zusammenbauen
28 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Kameragehäuse (Basisgerät)
1
Distanzhalter für integrierbare Beleuchtung
2
Beleuchtungssteckverbinder
3
Optischer Filter (optional)
4
Distanzscheibe (im Lieferumfang des Filters enthalten)
5
Kompaktes C-Mount-Objektiv
6
Integrierbare Beleuchtung
7
C-Mount-Filter (optional), nicht verwendbar mit Objektiv f = 15 mm (Artikelnummer:
8
2080213)
Filterträger
9
Optik-Schutzhaube
ß
1. Versorgungsspannung für das Gerät ausschalten.
2. Kameragehäuse auf eine rutschfeste Unterlage legen.
3. Schutzkappe des runden Lichteinlasses entfernen.
4. Optional Filter und Distanzscheibe vorsichtig in den Lichteinlass einlegen.
5. Objektiv bis zum Anschlag in das C-Mount-Gewinde einschrauben. Dies arretiert
auch den optional eingelegten Filter.
6. Die 4 Distanzhalter montieren. Maximal empfohlenes Drehmoment: 65 Ncm.
7. Beleuchtungssteckverbinder einstecken.
8. Beleuchtung mit den 4 Schrauben montieren. Hierzu den beigelegten Innensechs‐
kantschlüssel SW 2 verwenden.
9. Wenn die erforderlichen Einstellungen nicht sofort durchgeführt werden, dann die
Optik-Schutzhaube montieren.
ß
9
8
7
6
5
4
3
2
1
