13
ANHANG
Device 1
Aux
"External
(RS-232)
6
output A"

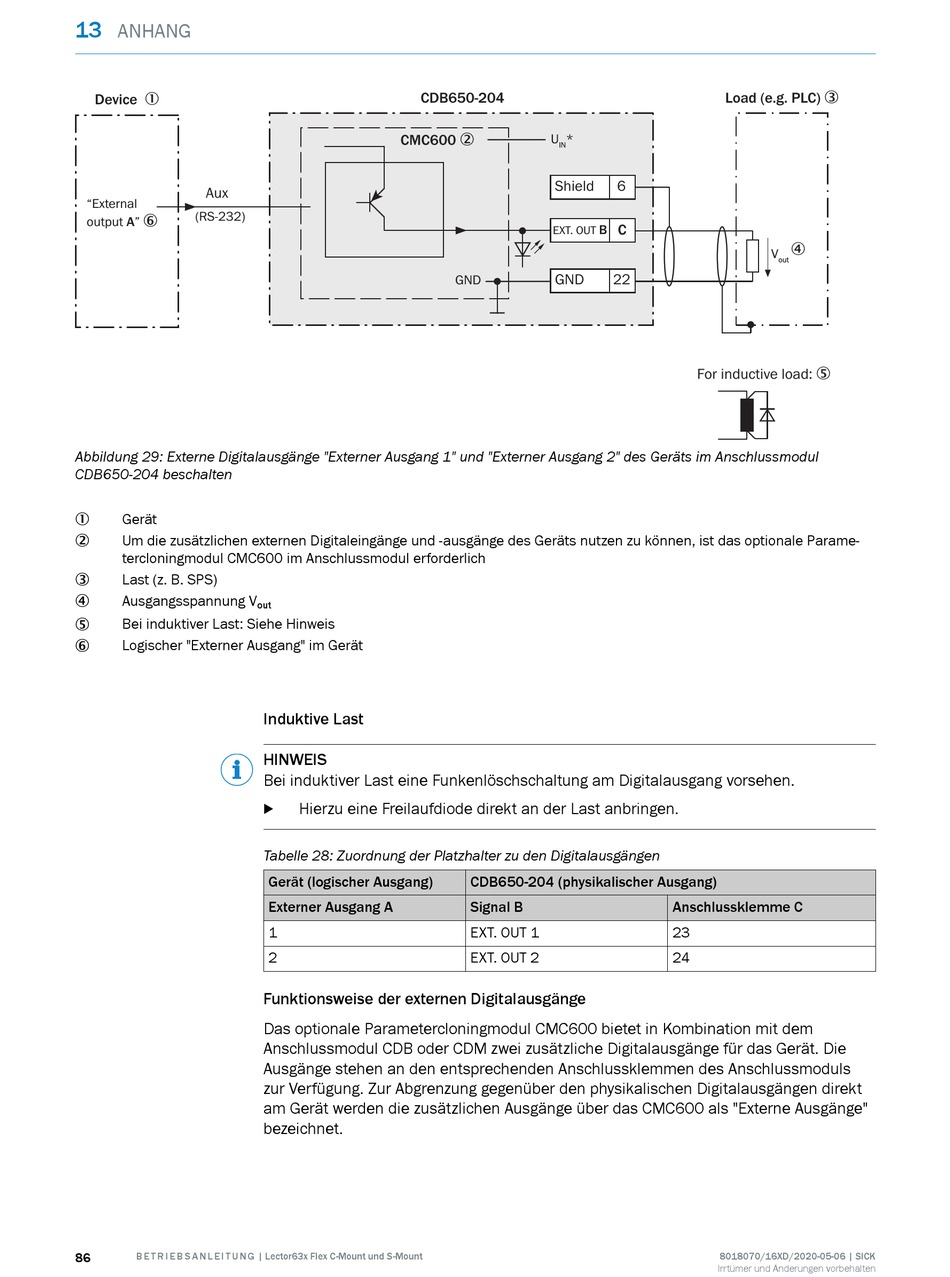

Abbildung 29: Externe Digitalausgänge "Externer Ausgang 1" und "Externer Ausgang 2" des Geräts im Anschlussmodul
CDB650-204 beschalten
Gerät
1
Um die zusätzlichen externen Digitaleingänge und -ausgänge des Geräts nutzen zu können, ist das optionale Parame‐
2
tercloningmodul CMC600 im Anschlussmodul erforderlich
Last (z. B. SPS)
3
Ausgangsspannung V
4
Bei induktiver Last: Siehe Hinweis
5
Logischer "Externer Ausgang" im Gerät
6
86 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
CDB650-204
CMC600 2
out
Induktive Last
HINWEIS
Bei induktiver Last eine Funkenlöschschaltung am Digitalausgang vorsehen.
Hierzu eine Freilaufdiode direkt an der Last anbringen.
b
Tabelle 28: Zuordnung der Platzhalter zu den Digitalausgängen
Gerät (logischer Ausgang)
Externer Ausgang A
1
2
Funktionsweise der externen Digitalausgänge
Das optionale Parametercloningmodul CMC600 bietet in Kombination mit dem
Anschlussmodul CDB oder CDM zwei zusätzliche Digitalausgänge für das Gerät. Die
Ausgänge stehen an den entsprechenden Anschlussklemmen des Anschlussmoduls
zur Verfügung. Zur Abgrenzung gegenüber den physikalischen Digitalausgängen direkt
am Gerät werden die zusätzlichen Ausgänge über das CMC600 als "Externe Ausgänge"
bezeichnet.
U *
IN
Shield 6
C
B
EXT. OUT
GND 22
GND
CDB650-204 (physikalischer Ausgang)
Signal B
EXT. OUT 1
EXT. OUT 2
Load (e.g. PLC) 3
4
V
out
For inductive load: 5
Anschlussklemme C
23
24
