13
ANHANG
13.3.8 Externe Digitaleingänge des Geräts im CDB650-204 beschalten
Gerät = Lector63x = V2D63xx-xxxxYx (Y = A, B oder S)
Trigger sensor 1
V
8
S
Out
GND
PNP sensor 7
E.g. photo-electric
switch 6

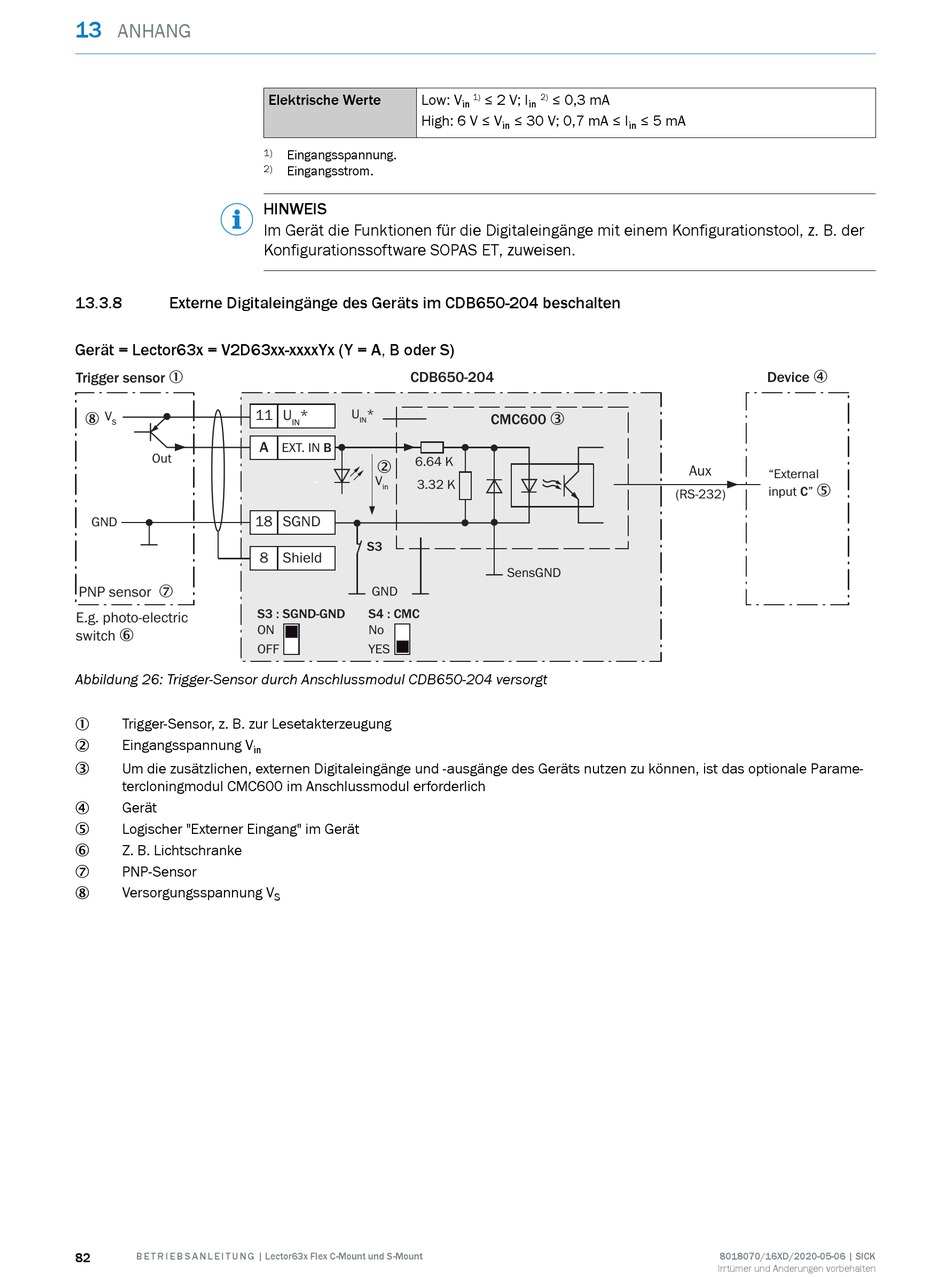

Abbildung 26: Trigger-Sensor durch Anschlussmodul CDB650-204 versorgt
Trigger-Sensor, z. B. zur Lesetakterzeugung
1
Eingangsspannung V
2
in
Um die zusätzlichen, externen Digitaleingänge und -ausgänge des Geräts nutzen zu können, ist das optionale Parame‐
3
tercloningmodul CMC600 im Anschlussmodul erforderlich
Gerät
4
Logischer "Externer Eingang" im Gerät
5
Z. B. Lichtschranke
6
PNP-Sensor
7
Versorgungsspannung V
8
82 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Elektrische Werte Low: V
High: 6 V ≤ V
1) Eingangsspannung.
2) Eingangsstrom.
HINWEIS
Im Gerät die Funktionen für die Digitaleingänge mit einem Konfigurationstool, z. B. der
Konfigurationssoftware SOPAS ET, zuweisen.
CDB650-204
U *
11 U *
IN
IN
A
EXT. IN B
6.64 K
2
V
3.32 K
in
18 SGND
S3
8 Shield
GND
S3 : SGND-GND S4 : CMC
ON No
OFF YES
S
≤ 2 V; I ≤ 0,3 mA
1) 2)
in in
≤ 30 V; 0,7 mA ≤ I ≤ 5 mA
in in
CMC600 3
SensGND
Device 4
Aux
"External
5
input C"
(RS-232)
8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
