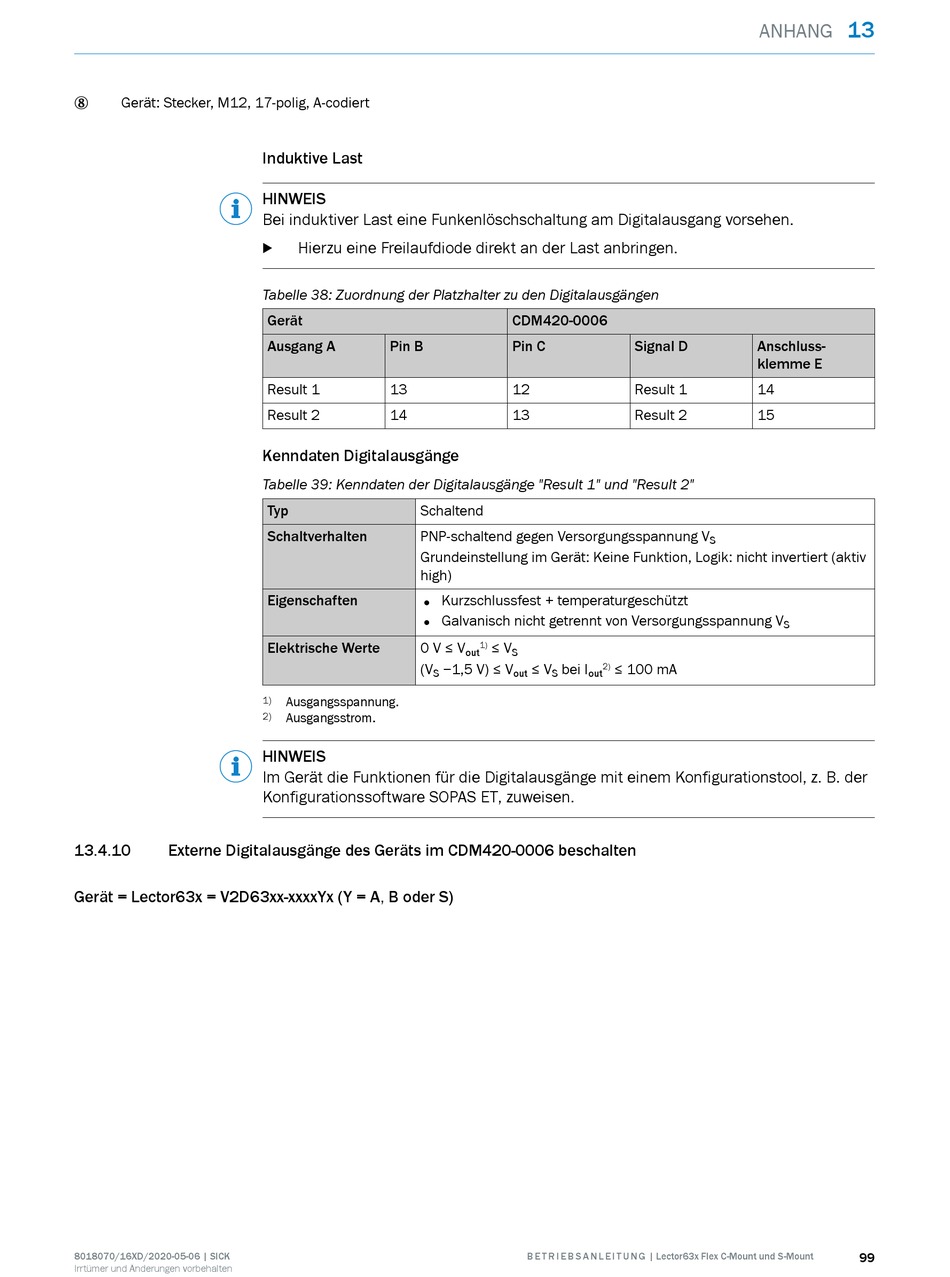

SICK Lector63x Flex C-Mount Betriebsanleitung Seite 99

Gerät: Stecker, M12, 17-polig, A-codiert
8
13.4.10 Externe Digitalausgänge des Geräts im CDM420-0006 beschalten
Gerät = Lector63x = V2D63xx-xxxxYx (Y = A, B oder S)
8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
Induktive Last
HINWEIS
Bei induktiver Last eine Funkenlöschschaltung am Digitalausgang vorsehen.
Hierzu eine Freilaufdiode direkt an der Last anbringen.
b
Tabelle 38: Zuordnung der Platzhalter zu den Digitalausgängen
Gerät
Ausgang A Pin B
Result 1 13
Result 2 14
Kenndaten Digitalausgänge
Tabelle 39: Kenndaten der Digitalausgänge "Result 1" und "Result 2"
Typ Schaltend
Schaltverhalten PNP-schaltend gegen Versorgungsspannung V
Grundeinstellung im Gerät: Keine Funktion, Logik: nicht invertiert (aktiv
high)
Eigenschaften •
•
Elektrische Werte 0 V ≤ V
(V
S
1) Ausgangsspannung.
2) Ausgangsstrom.
HINWEIS
Im Gerät die Funktionen für die Digitalausgänge mit einem Konfigurationstool, z. B. der
Konfigurationssoftware SOPAS ET, zuweisen.
CDM420-0006
Pin C
12
13
Kurzschlussfest + temperaturgeschützt
Galvanisch nicht getrennt von Versorgungsspannung V
≤ V
1)
out S
−1,5 V) ≤ V ≤ V bei I 2) ≤ 100 mA
out S out
B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
ANHANG
Signal D Anschluss‐
klemme E
Result 1 14
Result 2 15
S
S
13
