5.5
Montageort
5.5.1
Arbeitsbereich
5.5.2
Montagewinkel und Reflexionsvermeidung
8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
1
3
2

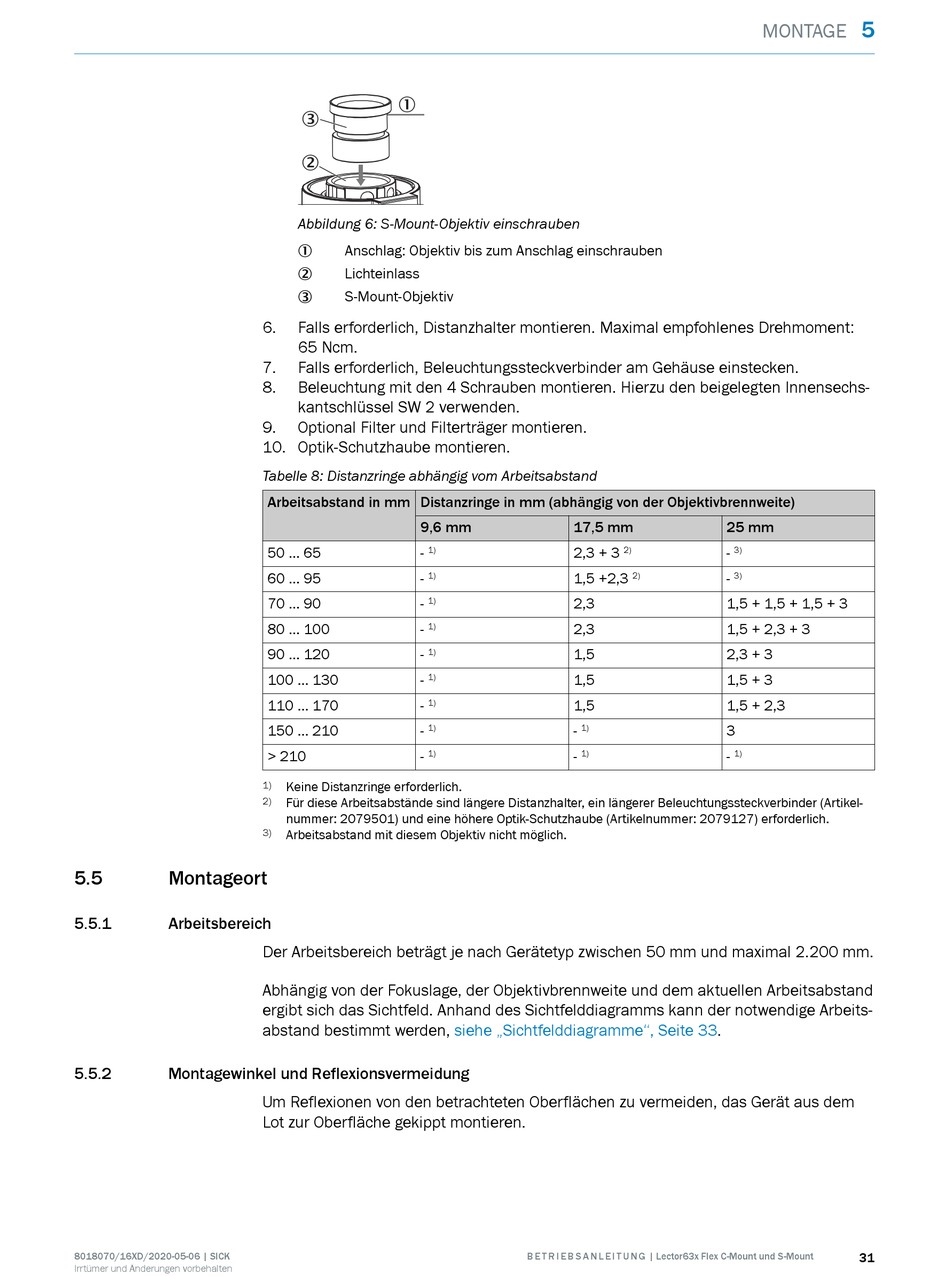

Abbildung 6: S-Mount-Objektiv einschrauben
Anschlag: Objektiv bis zum Anschlag einschrauben
1
Lichteinlass
2
S-Mount-Objektiv
3
6.
Falls erforderlich, Distanzhalter montieren. Maximal empfohlenes Drehmoment:
65 Ncm.
7.
Falls erforderlich, Beleuchtungssteckverbinder am Gehäuse einstecken.
8.
Beleuchtung mit den 4 Schrauben montieren. Hierzu den beigelegten Innensechs‐
kantschlüssel SW 2 verwenden.
9.
Optional Filter und Filterträger montieren.
10. Optik-Schutzhaube montieren.
Tabelle 8: Distanzringe abhängig vom Arbeitsabstand
Arbeitsabstand in mm Distanzringe in mm (abhängig von der Objektivbrennweite)
9,6 mm
50 ... 65
-
1)
60 ... 95
-
1)
70 ... 90
-
1)
80 ... 100
-
1)
90 ... 120
-
1)
100 ... 130
-
1)
110 ... 170
-
1)
150 ... 210
-
1)
> 210
-
1)
1)
Keine Distanzringe erforderlich.
2)
Für diese Arbeitsabstände sind längere Distanzhalter, ein längerer Beleuchtungssteckverbinder (Artikel‐
nummer: 2079501) und eine höhere Optik-Schutzhaube (Artikelnummer: 2079127) erforderlich.
3)
Arbeitsabstand mit diesem Objektiv nicht möglich.
Der Arbeitsbereich beträgt je nach Gerätetyp zwischen 50 mm und maximal 2.200 mm.
Abhängig von der Fokuslage, der Objektivbrennweite und dem aktuellen Arbeitsabstand
ergibt sich das Sichtfeld. Anhand des Sichtfelddiagramms kann der notwendige Arbeits‐
abstand bestimmt werden,
Um Reflexionen von den betrachteten Oberflächen zu vermeiden, das Gerät aus dem
Lot zur Oberfläche gekippt montieren.
17,5 mm
2,3 + 3
2)
1,5 +2,3
2)
2,3
2,3
1,5
1,5
1,5
-
1)
-
1)
siehe „Sichtfelddiagramme", Seite
B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
5
MONTAGE
25 mm
-
3)
-
3)
1,5 + 1,5 + 1,5 + 3
1,5 + 2,3 + 3
2,3 + 3
1,5 + 3
1,5 + 2,3
3
-
1)
33.
31
