ELEKTRISCHE INSTALLATION
48 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
Device 1
RxD
RS-232
TxD
GND
Device 1
RD+
RD‒
RS-422
TD+
TD‒
GND

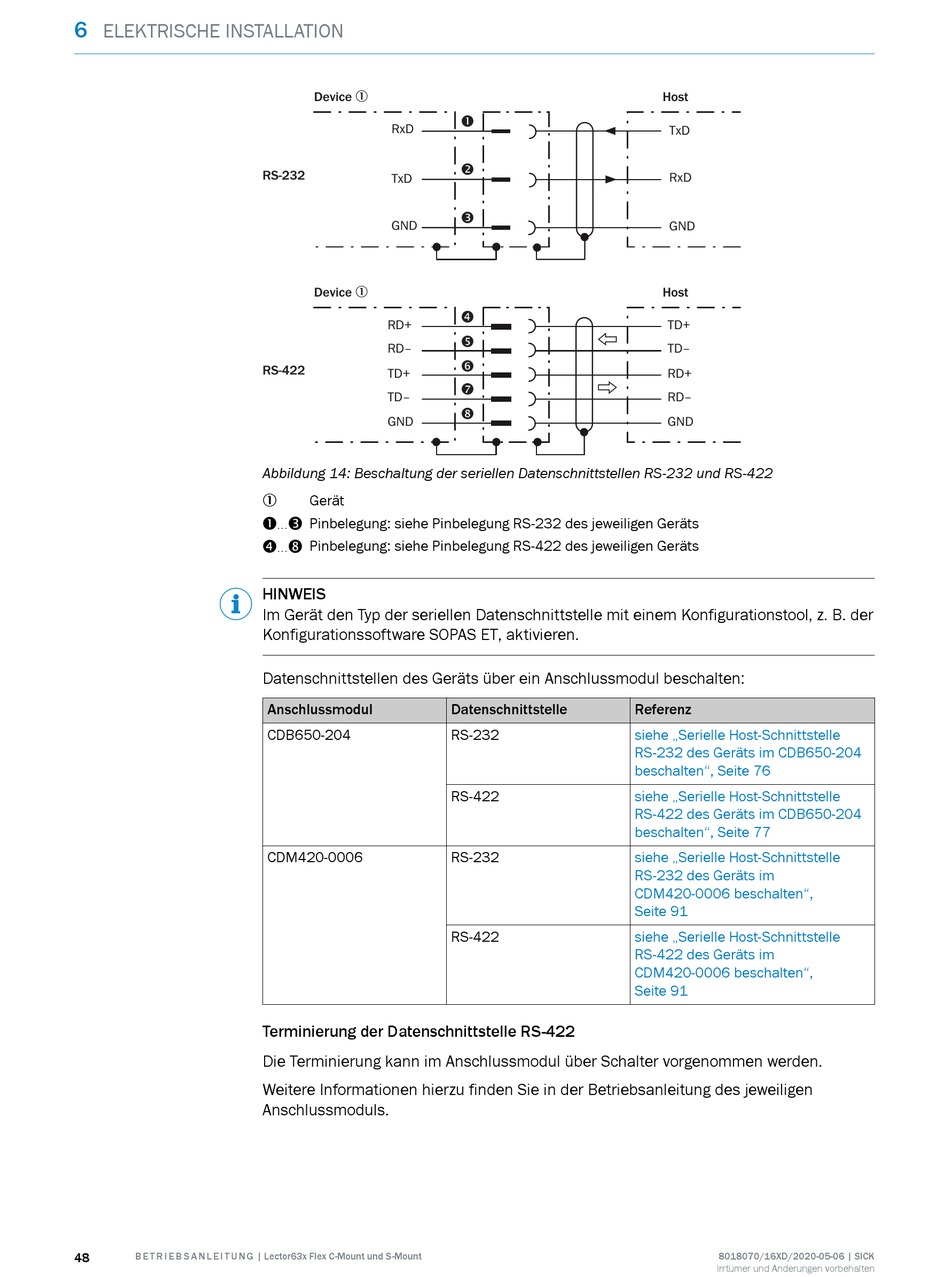

Abbildung 14: Beschaltung der seriellen Datenschnittstellen RS-232 und RS-422
Gerät
1
!...§ Pinbelegung: siehe Pinbelegung RS-232 des jeweiligen Geräts
$...( Pinbelegung: siehe Pinbelegung RS-422 des jeweiligen Geräts
HINWEIS
Im Gerät den Typ der seriellen Datenschnittstelle mit einem Konfigurationstool, z. B. der
Konfigurationssoftware SOPAS ET, aktivieren.
Datenschnittstellen des Geräts über ein Anschlussmodul beschalten:
Anschlussmodul
CDB650-204
CDM420-0006
Terminierung der Datenschnittstelle RS-422
Die Terminierung kann im Anschlussmodul über Schalter vorgenommen werden.
Weitere Informationen hierzu finden Sie in der Betriebsanleitung des jeweiligen
Anschlussmoduls.
!
"
§
$
%
&
/
(
Datenschnittstelle
RS-232
RS-422
RS-232
RS-422
Host
TxD
RxD
GND
Host
TD+
TD‒
RD+
RD‒
GND
Referenz
siehe „Serielle Host-Schnittstelle
RS-232 des Geräts im CDB650-204
beschalten", Seite 76
siehe „Serielle Host-Schnittstelle
RS-422 des Geräts im CDB650-204
beschalten", Seite 77
siehe „Serielle Host-Schnittstelle
RS-232 des Geräts im
CDM420-0006 beschalten",
Seite 91
siehe „Serielle Host-Schnittstelle
RS-422 des Geräts im
CDM420-0006 beschalten",
Seite 91
