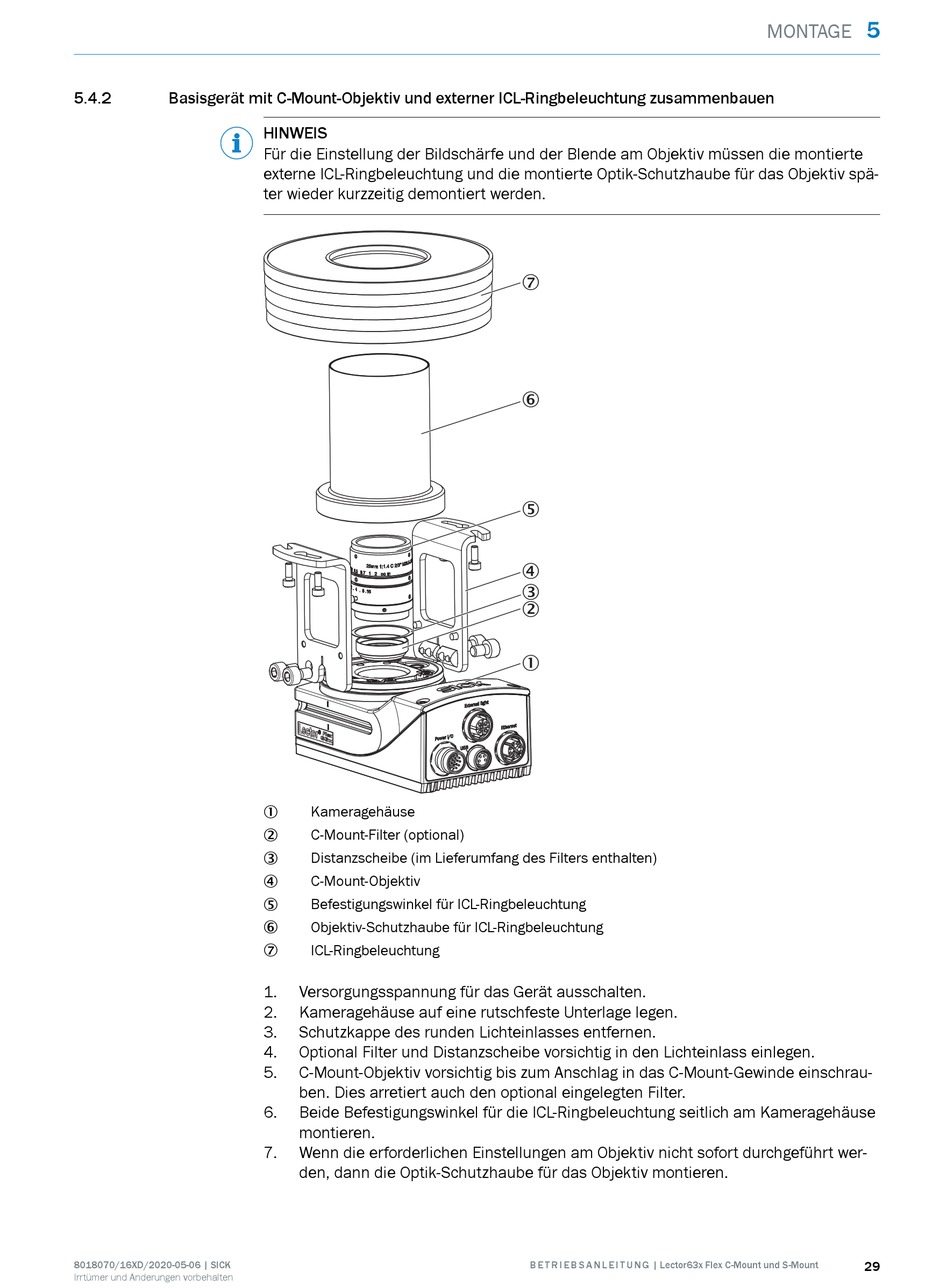

5.4.2 Basisgerät mit C-Mount-Objektiv und externer ICL-Ringbeleuchtung zusammenbauen
8018070/16XD/2020-05-06 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Für die Einstellung der Bildschärfe und der Blende am Objektiv müssen die montierte
externe ICL-Ringbeleuchtung und die montierte Optik-Schutzhaube für das Objektiv spä‐
ter wieder kurzzeitig demontiert werden.
Kameragehäuse
1
C-Mount-Filter (optional)
2
Distanzscheibe (im Lieferumfang des Filters enthalten)
3
C-Mount-Objektiv
4
Befestigungswinkel für ICL-Ringbeleuchtung
5
Objektiv-Schutzhaube für ICL-Ringbeleuchtung
6
ICL-Ringbeleuchtung
7
1. Versorgungsspannung für das Gerät ausschalten.
2. Kameragehäuse auf eine rutschfeste Unterlage legen.
3. Schutzkappe des runden Lichteinlasses entfernen.
4. Optional Filter und Distanzscheibe vorsichtig in den Lichteinlass einlegen.
5. C-Mount-Objektiv vorsichtig bis zum Anschlag in das C-Mount-Gewinde einschrau‐
ben. Dies arretiert auch den optional eingelegten Filter.
6. Beide Befestigungswinkel für die ICL-Ringbeleuchtung seitlich am Kameragehäuse
montieren.
7. Wenn die erforderlichen Einstellungen am Objektiv nicht sofort durchgeführt wer‐
den, dann die Optik-Schutzhaube für das Objektiv montieren.
7
6
5
4
3
2
1
