ELEKTRISCHE INSTALLATION

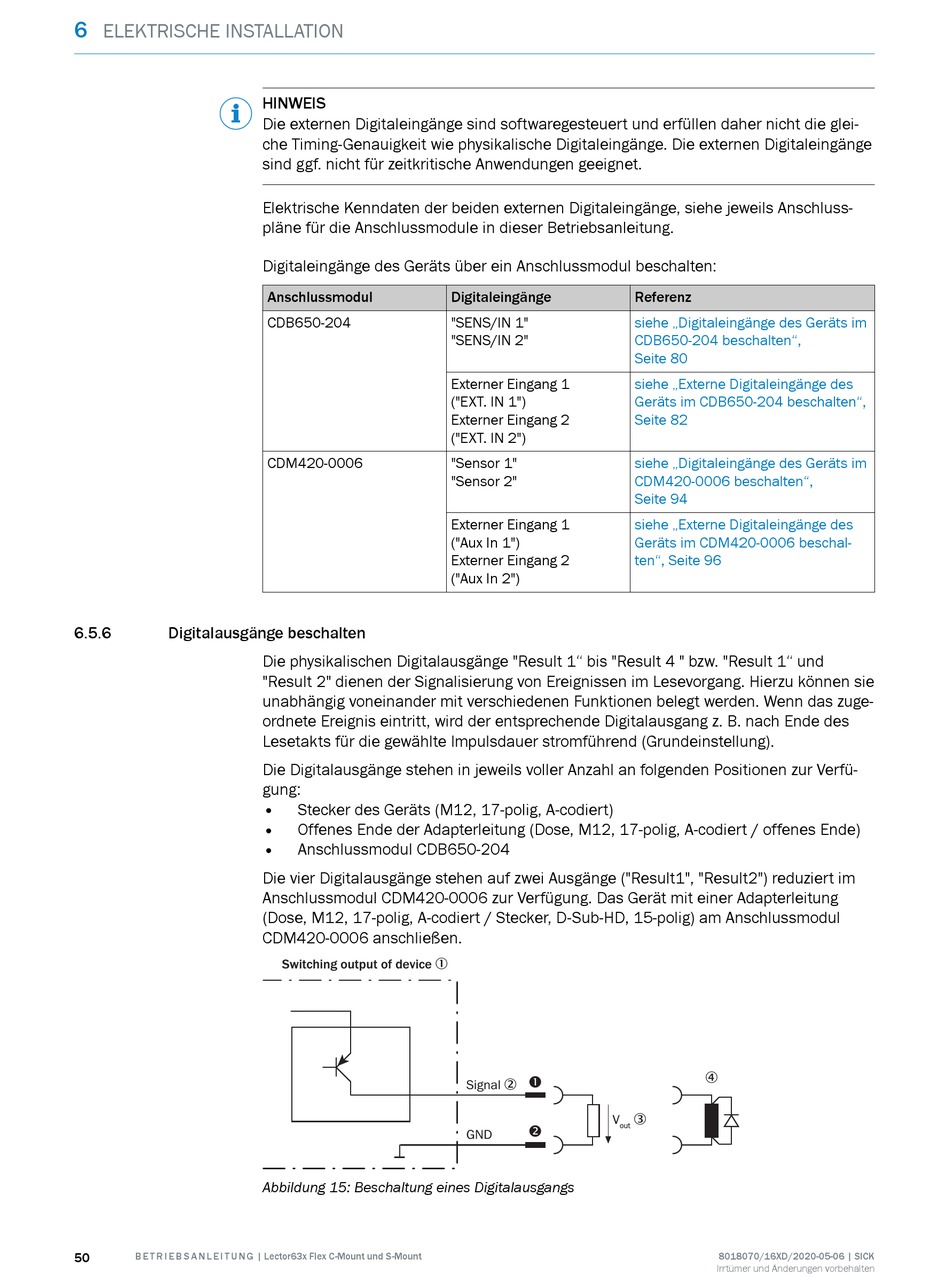

6.5.6 Digitalausgänge beschalten
50 B E T R I E B S A N L E I T U N G | Lector63x Flex C-Mount und S-Mount
HINWEIS
Die externen Digitaleingänge sind softwaregesteuert und erfüllen daher nicht die glei‐
che Timing-Genauigkeit wie physikalische Digitaleingänge. Die externen Digitaleingänge
sind ggf. nicht für zeitkritische Anwendungen geeignet.
Elektrische Kenndaten der beiden externen Digitaleingänge, siehe jeweils Anschluss‐
pläne für die Anschlussmodule in dieser Betriebsanleitung.
Digitaleingänge des Geräts über ein Anschlussmodul beschalten:
Anschlussmodul
CDB650-204
CDM420-0006
Die physikalischen Digitalausgänge "Result 1" bis "Result 4 " bzw. "Result 1" und
"Result 2" dienen der Signalisierung von Ereignissen im Lesevorgang. Hierzu können sie
unabhängig voneinander mit verschiedenen Funktionen belegt werden. Wenn das zuge‐
ordnete Ereignis eintritt, wird der entsprechende Digitalausgang z. B. nach Ende des
Lesetakts für die gewählte Impulsdauer stromführend (Grundeinstellung).
Die Digitalausgänge stehen in jeweils voller Anzahl an folgenden Positionen zur Verfü‐
gung:
• Stecker des Geräts (M12, 17-polig, A-codiert)
• Offenes Ende der Adapterleitung (Dose, M12, 17-polig, A-codiert / offenes Ende)
• Anschlussmodul CDB650-204
Die vier Digitalausgänge stehen auf zwei Ausgänge ("Result1", "Result2") reduziert im
Anschlussmodul CDM420-0006 zur Verfügung. Das Gerät mit einer Adapterleitung
(Dose, M12, 17-polig, A-codiert / Stecker, D-Sub-HD, 15-polig) am Anschlussmodul
CDM420-0006 anschließen.
Switching output of device 1
Abbildung 15: Beschaltung eines Digitalausgangs
Digitaleingänge
"SENS/IN 1"
"SENS/IN 2"
Externer Eingang 1
("EXT. IN 1")
Externer Eingang 2
("EXT. IN 2")
"Sensor 1"
"Sensor 2"
Externer Eingang 1
("Aux In 1")
Externer Eingang 2
("Aux In 2")
!
Signal 2
V
out
"
GND
Referenz
siehe „Digitaleingänge des Geräts im
CDB650-204 beschalten",
Seite 80
siehe „Externe Digitaleingänge des
Geräts im CDB650-204 beschalten",
Seite 82
siehe „Digitaleingänge des Geräts im
CDM420-0006 beschalten",
Seite 94
siehe „Externe Digitaleingänge des
Geräts im CDM420-0006 beschal‐
ten", Seite 96
