Anschließen des Nellcor OxiMax MCable
Das Nellcor OxiMax MCable-Kabel wird direkt am
M540 angeschlossen.

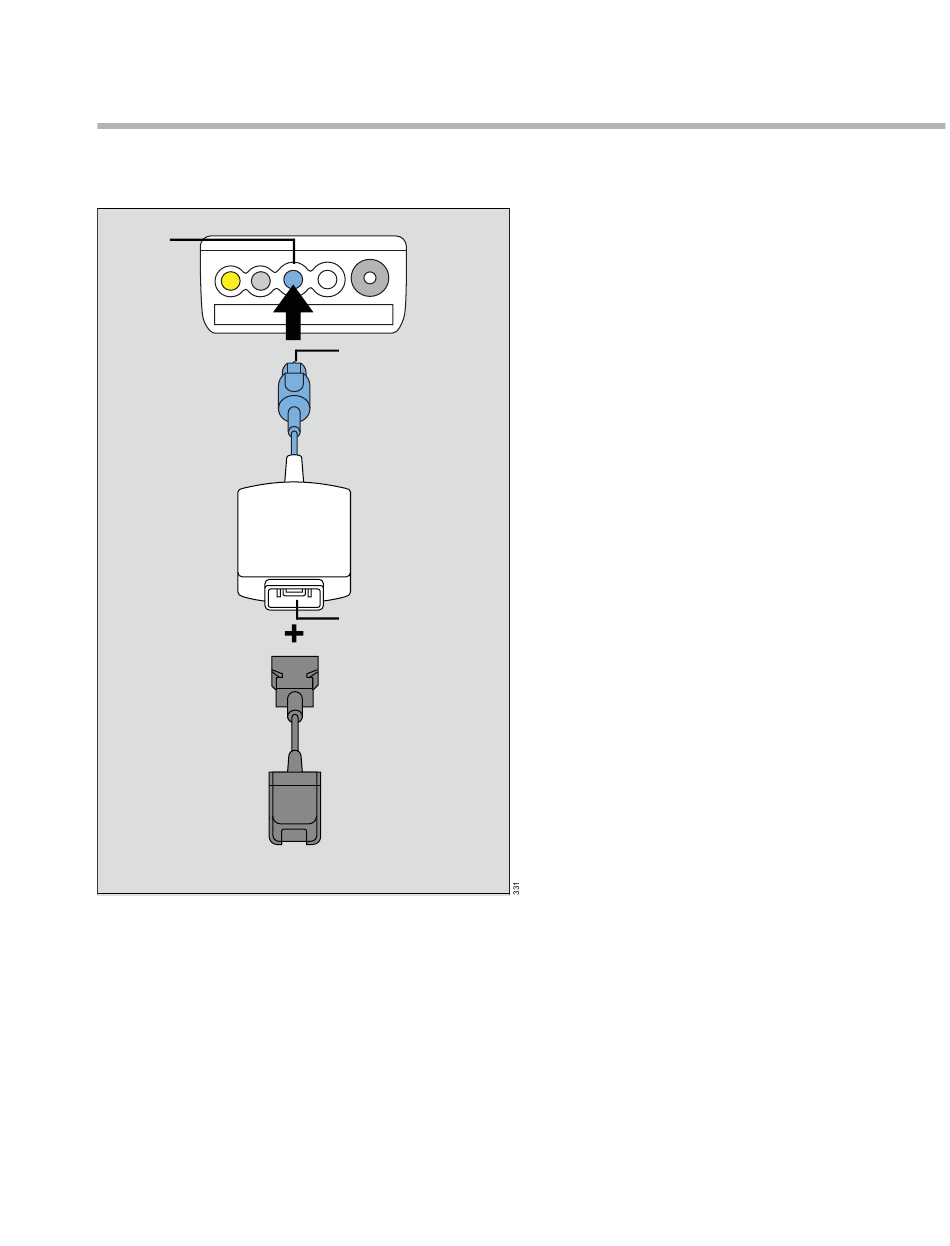

A
A SpO
-Anschluss am M540
2
B MCable-Stecker
C MCable-Zwischenkonnektor (14-Pin-
Konnektor)
D Zwischenkabelkonnektor für den Anschluss
des MCable
E Zwischenkabelkonnektor für den Anschluss
des Sensors
Gebrauchsanweisung – Infinity Acute Care System – Monitoring-Anwendungen VG4.n
B
C
D
E
SpO
und Pulsfrequenz mit Nellcor OxiMax MCable
2
So schließen Sie das Nellcor OxiMax MCable
an:
1 Schließen Sie den Nellcor OxiMax MCable-
Konnektor (B) am blauen SpO
des M540 an.
2 Schließen Sie das Zwischenkabel (D) am
Konnektor des Nellcor OxiMax MCable (C) an.
3 Schließen Sie das entsprechende Sensorkabel
an das Ende des Zwischenkabels (E) an –
weitere Informationen finden Sie auf Seite 271.
-Anschluss (A)
2
269
