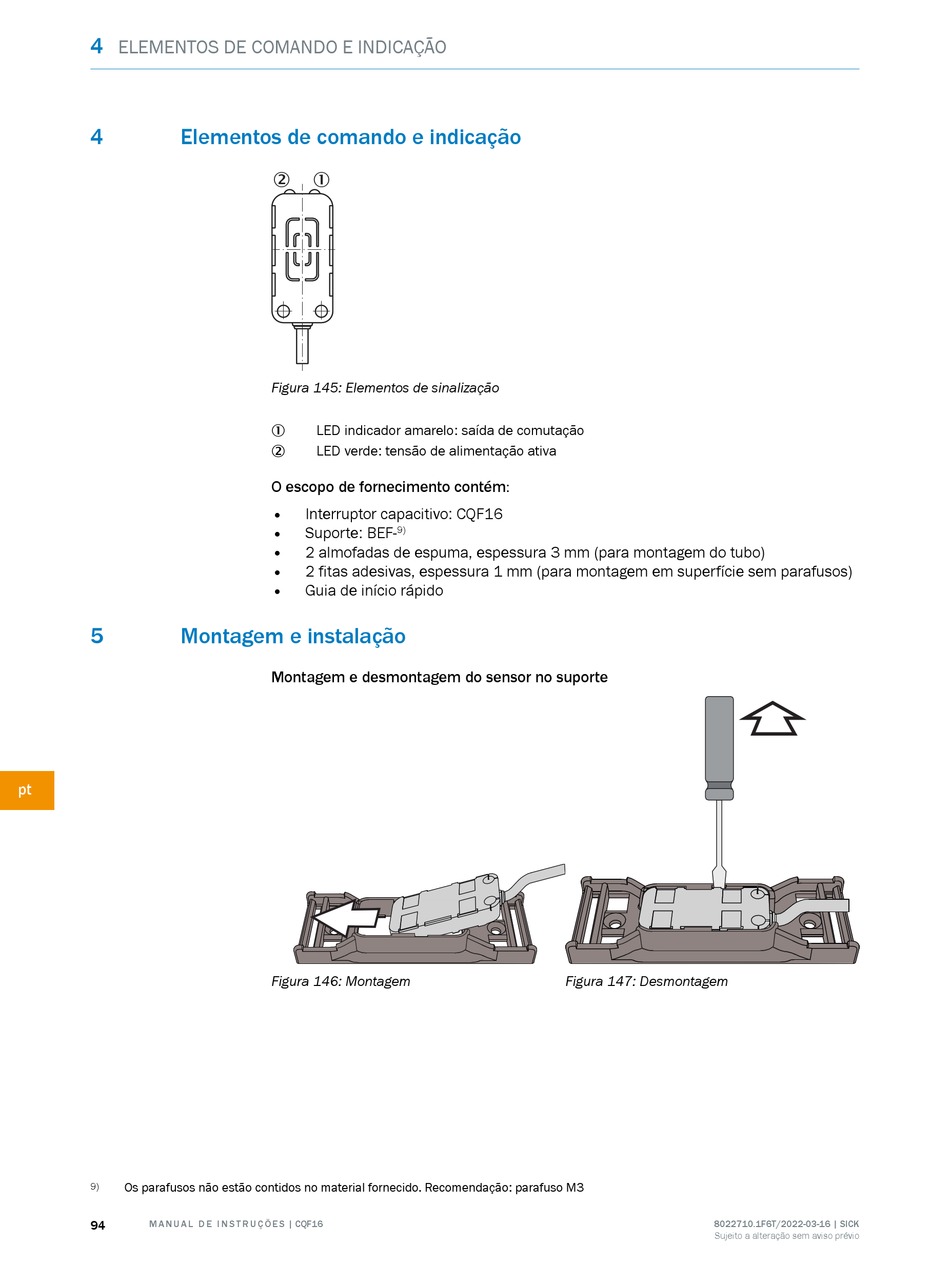

ELEMENTOS DE COMANDO E INDICAÇÃO
4 Elementos de comando e indicação
5 Montagem e instalação
pt
9) Os parafusos não estão contidos no material fornecido. Recomendação: parafuso M3
94 M A N U A L D E I N S T R U Ç Õ E S | CQF16
2 1
Figura 145: Elementos de sinalização
LED indicador amarelo: saída de comutação
1
LED verde: tensão de alimentação ativa
2
O escopo de fornecimento contém:
• Interruptor capacitivo: CQF16
•
Suporte: BEF- 9)
• 2 almofadas de espuma, espessura 3 mm (para montagem do tubo)
• 2 fitas adesivas, espessura 1 mm (para montagem em superfície sem parafusos)
• Guia de início rápido
Montagem e desmontagem do sensor no suporte
Figura 146: Montagem Figura 147: Desmontagem
