7.6.2 Gerätedaten
7.7 Gerätefunktionen
7.8

Smart Task Editor

7.8.1

Bearbeitungsmodus

8025085 /2019-12-17 | SICK
Irrtümer und Änderungen vorbehalten
Es sind zwei Datenformate für die eingehenden Prozessdaten (Process Data In) verfüg‐
bar. Die Auswahl kann über den zugehörigen IO-Link-Index getroffen werden,
„Anhang", Seite 38.
Dabei ist zu beachten, dass das erste Datenformat alle Schaltsignale von bis zu 16
angeschlossenen Modulen überträgt, dabei aber nur eine Auswahl von bis zu 5 Mess‐
werten erlaubt. Das zweite Datenformat überträgt Schaltsignale und bis zu 7 Mess‐
werte der ersten 7 angeschossenen Module.
Die Prozessdatenstruktur ist beschrieben in
Zusätzlich zu den Prozessdaten können Gerätedaten (Parameter, Identifikationsdaten
und Diagnoseinformationen) an das und von dem IO-Link Hub WI180C-IOA00 übertra‐
gen werden. Für diese Funktion kann eine spezifische Gerätebeschreibungsdatei (IODD)
zusammen mit einem IO-Link-Master verwendet werden.
Unter www.sick.com sind ein Downloadpaket einschließlich der IOOD-Datei sowie
ergänzende Dokumentation für das WI180C-IOA00 verfügbar.
Alle verfügbaren Konfigurationsfunktionen werden im Anhang erläutert,
„Anhang", Seite 38.

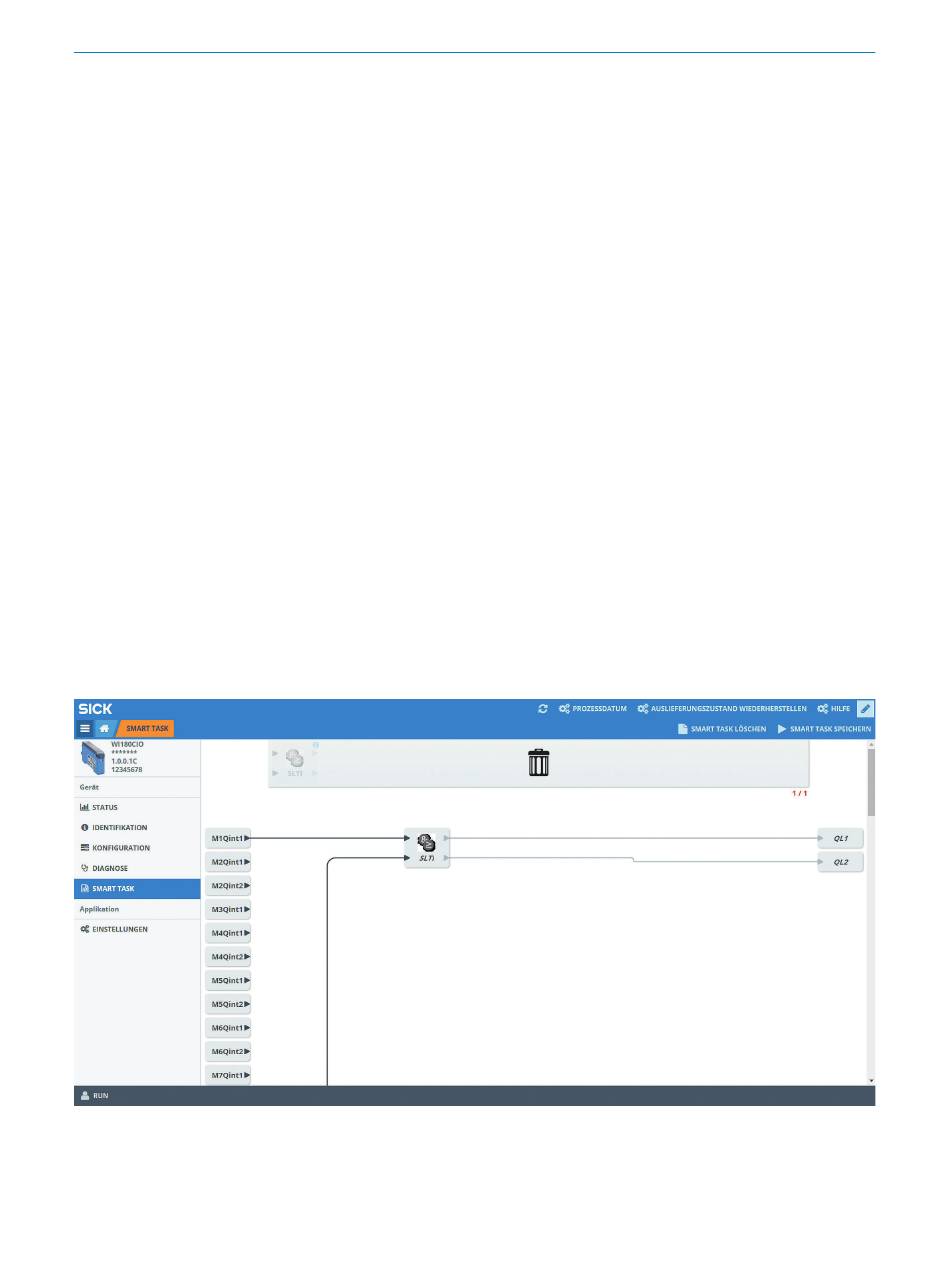

Der Smart Task Editor des WI180C-IOA00 stellt eine zusätzliche Funktion dar, mit der
Sie erweiterte Anwendungen mit den angeschlossenen Modulen realisieren können.
Um mit einer neuen Konfiguration zu beginnen, klicken Sie in der oberen rechten Ecke
auf die Schaltfläche (Stift) zum Bearbeiten.
BEDIENUNG
Kapitel 11.6.1.
