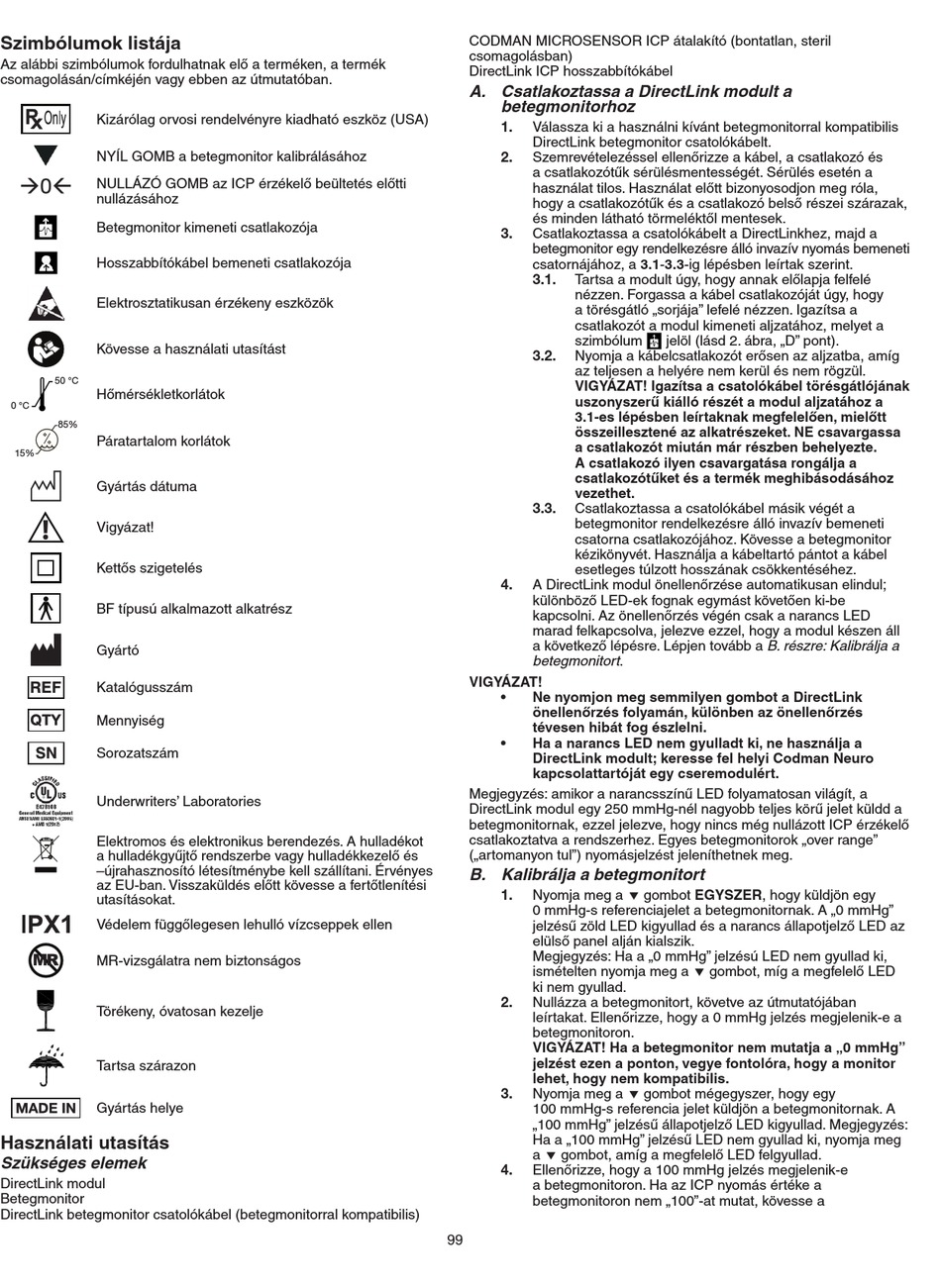

Szimbólumok listája
Az alábbi szimbólumok fordulhatnak elő a terméken, a termék
csomagolásán/címkéjén vagy ebben az útmutatóban.
Kizárólag orvosi rendelvényre kiadható eszköz (USA)
NYÍL GOMB a betegmonitor kalibrálásához
NULLÁZÓ GOMB az ICP érzékelő beültetés előtti
nullázásához
Betegmonitor kimeneti csatlakozója
Hosszabbítókábel bemeneti csatlakozója
Elektrosztatikusan érzékeny eszközök
Kövesse a használati utasítást
50 °C
Hőmérsékletkorlátok
0 °C
85%
Páratartalom korlátok
15%
Gyártás dátuma
Vigyázat!
Kettős szigetelés
BF típusú alkalmazott alkatrész
Gyártó
Katalógusszám
Mennyiség
Sorozatszám
Underwriters' Laboratories
Elektromos és elektronikus berendezés. A hulladékot
a hulladékgyűjtő rendszerbe vagy hulladékkezelő és
–újrahasznosító létesítménybe kell szállítani. Érvényes
az EU-ban. Visszaküldés előtt kövesse a fertőtlenítési
utasításokat.
Védelem függőlegesen lehulló vízcseppek ellen
MR-vizsgálatra nem biztonságos
Törékeny, óvatosan kezelje
Tartsa szárazon
Gyártás helye
Használati utasítás
Szükséges elemek
DirectLink modul
Betegmonitor
DirectLink betegmonitor csatolókábel (betegmonitorral kompatibilis)
CODMAN MICROSENSOR ICP átalakító (bontatlan, steril
csomagolásban)
DirectLink ICP hosszabbítókábel
A. Csatlakoztassa a DirectLink modult a
betegmonitorhoz
1.
Válassza ki a használni kívánt betegmonitorral kompatibilis
DirectLink betegmonitor csatolókábelt.
2. Szemrevételezéssel ellenőrizze a kábel, a csatlakozó és
a csatlakozótűk sérülésmentességét. Sérülés esetén a
használat tilos. Használat előtt bizonyosodjon meg róla,
hogy a csatlakozótűk és a csatlakozó belső részei szárazak,
és minden látható törmeléktől mentesek.
3.
Csatlakoztassa a csatolókábelt a DirectLinkhez, majd a
betegmonitor egy rendelkezésre álló invazív nyomás bemeneti
csatornájához, a 3.1-3.3-ig lépésben leírtak szerint.
3.1. Tartsa a modult úgy, hogy annak előlapja felfelé
nézzen. Forgassa a kábel csatlakozóját úgy, hogy
a törésgátló „sorjája" lefelé nézzen. Igazítsa a
csatlakozót a modul kimeneti aljzatához, melyet a
szimbólum
3.2.
Nyomja a kábelcsatlakozót erősen az aljzatba, amíg
az teljesen a helyére nem kerül és nem rögzül.
VIGYÁZAT! Igazítsa a csatolókábel törésgátlójának
uszonyszerű kiálló részét a modul aljzatához a
3.1-es lépésben leírtaknak megfelelően, mielőtt
összeillesztené az alkatrészeket. NE csavargassa
a csatlakozót miután már részben behelyezte.
A csatlakozó ilyen csavargatása rongálja a
csatlakozótűket és a termék meghibásodásához
vezethet.
3.3.
Csatlakoztassa a csatolókábel másik végét a
betegmonitor rendelkezésre álló invazív bemeneti
csatorna csatlakozójához. Kövesse a betegmonitor
kézikönyvét. Használja a kábeltartó pántot a kábel
esetleges túlzott hosszának csökkentéséhez.
4.
A DirectLink modul önellenőrzése automatikusan elindul;
különböző LED-ek fognak egymást követően ki-be
kapcsolni. Az önellenőrzés végén csak a narancs LED
marad felkapcsolva, jelezve ezzel, hogy a modul készen áll
a következő lépésre. Lépjen tovább a B. részre: Kalibrálja a
betegmonitort .
VIGYÁZAT!
• Ne nyomjon meg semmilyen gombot a DirectLink
önellenőrzés folyamán, különben az önellenőrzés
tévesen hibát fog észlelni.
• Ha a narancs LED nem gyulladt ki, ne használja a
DirectLink modult; keresse fel helyi Codman Neuro
kapcsolattartóját egy cseremodulért.
Megjegyzés: amikor a narancsszínű LED folyamatosan világít, a
DirectLink modul egy 250 mmHg-nél nagyobb teljes körű jelet küldd a
betegmonitornak, ezzel jelezve, hogy nincs még nullázott ICP érzékelő
csatlakoztatva a rendszerhez. Egyes betegmonitorok „over range"
(„artomanyon tul") nyomásjelzést jeleníthetnek meg.
B. Kalibrálja a betegmonitort
1.
Nyomja meg a  gombot EGYSZER, hogy küldjön egy
0 mmHg-s referenciajelet a betegmonitornak. A „0 mmHg"
jelzésű zöld LED kigyullad és a narancs állapotjelző LED az
elülső panel alján kialszik.
Megjegyzés: Ha a „0 mmHg" jelzésú LED nem gyullad ki,
ismételten nyomja meg a  gombot, míg a megfelelő LED
ki nem gyullad.
2.
Nullázza a betegmonitort, követve az útmutatójában
leírtakat. Ellenőrizze, hogy a 0 mmHg jelzés megjelenik-e a
betegmonitoron.
VIGYÁZAT! Ha a betegmonitor nem mutatja a „0 mmHg"
jelzést ezen a ponton, vegye fontolóra, hogy a monitor
lehet, hogy nem kompatibilis.
3.
Nyomja meg a  gombot mégegyszer, hogy egy
100 mmHg-s referencia jelet küldjön a betegmonitornak. A
„100 mmHg" jelzésű állapotjelző LED kigyullad. Megjegyzés:
Ha a „100 mmHg" jelzésű LED nem gyullad ki, nyomja meg
a  gombot, amíg a megfelelő LED felgyullad.
4.
Ellenőrizze, hogy a 100 mmHg jelzés megjelenik-e
a betegmonitoron. Ha az ICP nyomás értéke a
betegmonitoron nem „100"-at mutat, kövesse a
99
jelöl (lásd 2. ábra, „D" pont).
