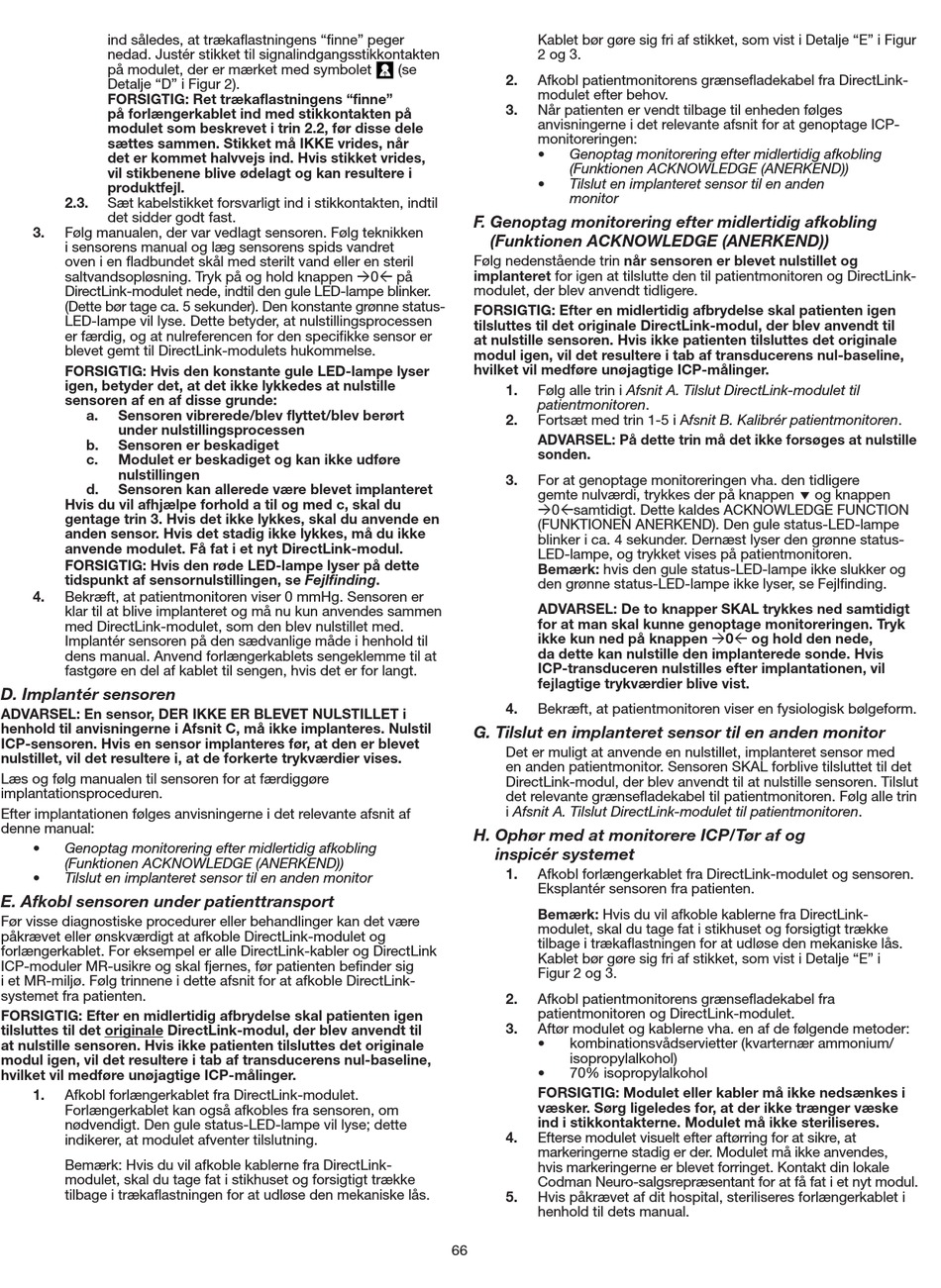

ind således, at trækaflastningens "finne" peger
nedad. Justér stikket til signalindgangsstikkontakten
på modulet, der er mærket med symbolet
Detalje "D" i Figur 2).
FORSIGTIG: Ret trækaflastningens "finne"
på forlængerkablet ind med stikkontakten på
modulet som beskrevet i trin 2.2, før disse dele
sættes sammen. Stikket må IKKE vrides, når
det er kommet halvvejs ind. Hvis stikket vrides,
vil stikbenene blive ødelagt og kan resultere i
produktfejl.
2.3.
Sæt kabelstikket forsvarligt ind i stikkontakten, indtil
det sidder godt fast.
3.
Følg manualen, der var vedlagt sensoren. Følg teknikken
i sensorens manual og læg sensorens spids vandret
oven i en fladbundet skål med sterilt vand eller en steril
saltvandsopløsning. Tryk på og hold knappen à0ß på
DirectLink-modulet nede, indtil den gule LED-lampe blinker.
(Dette bør tage ca. 5 sekunder). Den konstante grønne status-
LED-lampe vil lyse. Dette betyder, at nulstillingsprocessen
er færdig, og at nulreferencen for den specifikke sensor er
blevet gemt til DirectLink-modulets hukommelse.
FORSIGTIG: Hvis den konstante gule LED-lampe lyser
igen, betyder det, at det ikke lykkedes at nulstille
sensoren af en af disse grunde:
a.
Sensoren vibrerede/blev flyttet/blev berørt
under nulstillingsprocessen
b.
Sensoren er beskadiget
c.
Modulet er beskadiget og kan ikke udføre
nulstillingen
d.
Sensoren kan allerede være blevet implanteret
Hvis du vil afhjælpe forhold a til og med c, skal du
gentage trin 3. Hvis det ikke lykkes, skal du anvende en
anden sensor. Hvis det stadig ikke lykkes, må du ikke
anvende modulet. Få fat i et nyt DirectLink-modul.
FORSIGTIG: Hvis den røde LED-lampe lyser på dette
tidspunkt af sensornulstillingen, se Fejlfinding.
4.
Bekræft, at patientmonitoren viser 0 mmHg. Sensoren er
klar til at blive implanteret og må nu kun anvendes sammen
med DirectLink-modulet, som den blev nulstillet med.
Implantér sensoren på den sædvanlige måde i henhold til
dens manual. Anvend forlængerkablets sengeklemme til at
fastgøre en del af kablet til sengen, hvis det er for langt.
D. Implantér sensoren
ADVARSEL: En sensor, DER IKKE ER BLEVET NULSTILLET i
henhold til anvisningerne i Afsnit C, må ikke implanteres. Nulstil
ICP-sensoren. Hvis en sensor implanteres før, at den er blevet
nulstillet, vil det resultere i, at de forkerte trykværdier vises.
Læs og følg manualen til sensoren for at færdiggøre
implantationsproceduren.
Efter implantationen følges anvisningerne i det relevante afsnit af
denne manual:
•
Genoptag monitorering efter midlertidig afkobling
(Funktionen ACKNOWLEDGE (ANERKEND))
•
Tilslut en implanteret sensor til en anden monitor
E. Afkobl sensoren under patienttransport
Før visse diagnostiske procedurer eller behandlinger kan det være
påkrævet eller ønskværdigt at afkoble DirectLink-modulet og
forlængerkablet. For eksempel er alle DirectLink-kabler og DirectLink
ICP-moduler MR-usikre og skal fjernes, før patienten befinder sig
i et MR-miljø. Følg trinnene i dette afsnit for at afkoble DirectLink-
systemet fra patienten.
FORSIGTIG: Efter en midlertidig afbrydelse skal patienten igen
tilsluttes til det originale DirectLink-modul, der blev anvendt til
at nulstille sensoren. Hvis ikke patienten tilsluttes det originale
modul igen, vil det resultere i tab af transducerens nul-baseline,
hvilket vil medføre unøjagtige ICP-målinger.
1.
Afkobl forlængerkablet fra DirectLink-modulet.
Forlængerkablet kan også afkobles fra sensoren, om
nødvendigt. Den gule status-LED-lampe vil lyse; dette
indikerer, at modulet afventer tilslutning.
Bemærk: Hvis du vil afkoble kablerne fra DirectLink-
modulet, skal du tage fat i stikhuset og forsigtigt trække
tilbage i trækaflastningen for at udløse den mekaniske lås.
Kablet bør gøre sig fri af stikket, som vist i Detalje "E" i Figur
2 og 3.
(se
2.
Afkobl patientmonitorens grænsefladekabel fra DirectLink-
modulet efter behov.
3.
Når patienten er vendt tilbage til enheden følges
anvisningerne i det relevante afsnit for at genoptage ICP-
monitoreringen:
•
Genoptag monitorering efter midlertidig afkobling
(Funktionen ACKNOWLEDGE (ANERKEND))
•
Tilslut en implanteret sensor til en anden
monitor
F. Genoptag monitorering efter midlertidig afkobling
(Funktionen ACKNOWLEDGE (ANERKEND))
Følg nedenstående trin når sensoren er blevet nulstillet og
implanteret for igen at tilslutte den til patientmonitoren og DirectLink-
modulet, der blev anvendt tidligere.
FORSIGTIG: Efter en midlertidig afbrydelse skal patienten igen
tilsluttes til det originale DirectLink-modul, der blev anvendt til
at nulstille sensoren. Hvis ikke patienten tilsluttes det originale
modul igen, vil det resultere i tab af transducerens nul-baseline,
hvilket vil medføre unøjagtige ICP-målinger.
1.
Følg alle trin i Afsnit A. Tilslut DirectLink-modulet til
patientmonitoren.
2.
Fortsæt med trin 1-5 i Afsnit B. Kalibrér patientmonitoren.
ADVARSEL: På dette trin må det ikke forsøges at nulstille
sonden.
3.
For at genoptage monitoreringen vha. den tidligere
gemte nulværdi, trykkes der på knappen og knappen
à0ßsamtidigt. Dette kaldes ACKNOWLEDGE FUNCTION
(FUNKTIONEN ANERKEND). Den gule status-LED-lampe
blinker i ca. 4 sekunder. Dernæst lyser den grønne status-
LED-lampe, og trykket vises på patientmonitoren.
Bemærk: hvis den gule status-LED-lampe ikke slukker og
den grønne status-LED-lampe ikke lyser, se Fejlfinding.
ADVARSEL: De to knapper SKAL trykkes ned samtidigt
for at man skal kunne genoptage monitoreringen. Tryk
ikke kun ned på knappen à0ß og hold den nede,
da dette kan nulstille den implanterede sonde. Hvis
ICP-transduceren nulstilles efter implantationen, vil
fejlagtige trykværdier blive vist.
4.
Bekræft, at patientmonitoren viser en fysiologisk bølgeform.
G. Tilslut en implanteret sensor til en anden monitor
Det er muligt at anvende en nulstillet, implanteret sensor med
en anden patientmonitor. Sensoren SKAL forblive tilsluttet til det
DirectLink-modul, der blev anvendt til at nulstille sensoren. Tilslut
det relevante grænsefladekabel til patientmonitoren. Følg alle trin
i Afsnit A. Tilslut DirectLink-modulet til patientmonitoren.
H. Ophør med at monitorere ICP/Tør af og
inspicér systemet
1.
Afkobl forlængerkablet fra DirectLink-modulet og sensoren.
Eksplantér sensoren fra patienten.
Bemærk: Hvis du vil afkoble kablerne fra DirectLink-
modulet, skal du tage fat i stikhuset og forsigtigt trække
tilbage i trækaflastningen for at udløse den mekaniske lås.
Kablet bør gøre sig fri af stikket, som vist i Detalje "E" i
Figur 2 og 3.
2.
Afkobl patientmonitorens grænsefladekabel fra
patientmonitoren og DirectLink-modulet.
3.
Aftør modulet og kablerne vha. en af de følgende metoder:
•
kombinationsvådservietter (kvarternær ammonium/
isopropylalkohol)
•
70% isopropylalkohol
FORSIGTIG: Modulet eller kabler må ikke nedsænkes i
væsker. Sørg ligeledes for, at der ikke trænger væske
ind i stikkontakterne. Modulet må ikke steriliseres.
4.
Efterse modulet visuelt efter aftørring for at sikre, at
markeringerne stadig er der. Modulet må ikke anvendes,
hvis markeringerne er blevet forringet. Kontakt din lokale
Codman Neuro-salgsrepræsentant for at få fat i et nyt modul.
5.
Hvis påkrævet af dit hospital, steriliseres forlængerkablet i
henhold til dets manual.
