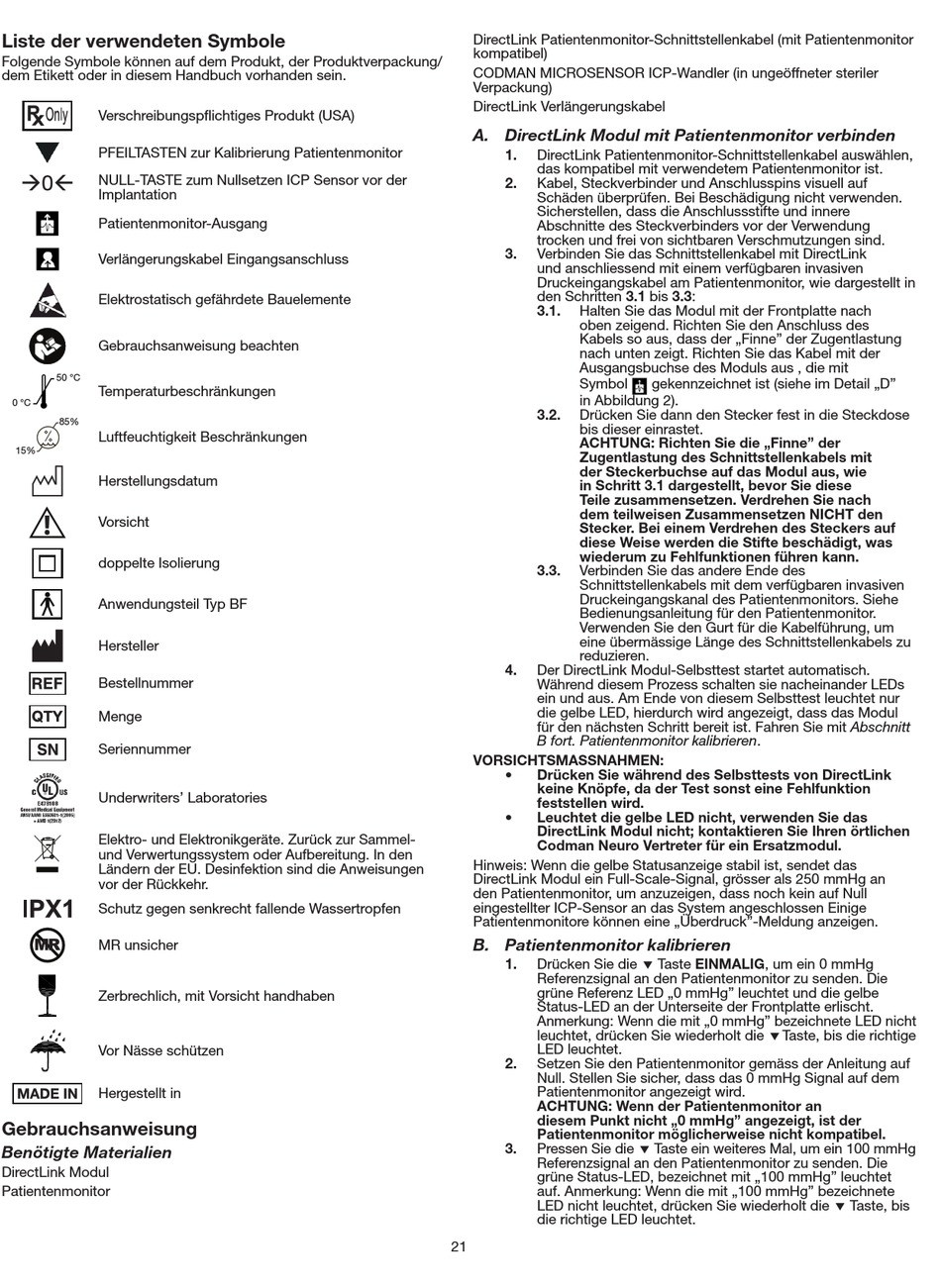

Liste der verwendeten Symbole

Folgende Symbole können auf dem Produkt, der Produktverpackung/
dem Etikett oder in diesem Handbuch vorhanden sein.
Verschreibungspflichtiges Produkt (USA)
PFEILTASTEN zur Kalibrierung Patientenmonitor
NULL-TASTE zum Nullsetzen ICP Sensor vor der
Implantation
Patientenmonitor-Ausgang
Verlängerungskabel Eingangsanschluss
Elektrostatisch gefährdete Bauelemente
Gebrauchsanweisung beachten
50 °C
Temperaturbeschränkungen
0 °C
85%
Luftfeuchtigkeit Beschränkungen
15%
Herstellungsdatum
Vorsicht
doppelte Isolierung
Anwendungsteil Typ BF
Hersteller
Bestellnummer
Menge
Seriennummer
Underwriters' Laboratories
Elektro- und Elektronikgeräte. Zurück zur Sammel-
und Verwertungssystem oder Aufbereitung. In den
Ländern der EU. Desinfektion sind die Anweisungen
vor der Rückkehr.
Schutz gegen senkrecht fallende Wassertropfen
MR unsicher
Zerbrechlich, mit Vorsicht handhaben
Vor Nässe schützen
Hergestellt in

Gebrauchsanweisung

Benötigte Materialien
DirectLink Modul
Patientenmonitor
DirectLink Patientenmonitor-Schnittstellenkabel (mit Patientenmonitor
kompatibel)
CODMAN MICROSENSOR ICP-Wandler (in ungeöffneter steriler
Verpackung)
DirectLink Verlängerungskabel

A. DirectLink Modul mit Patientenmonitor verbinden

1. DirectLink Patientenmonitor-Schnittstellenkabel auswählen,
das kompatibel mit verwendetem Patientenmonitor ist.
2.
Kabel, Steckverbinder und Anschlusspins visuell auf
Schäden überprüfen. Bei Beschädigung nicht verwenden.
Sicherstellen, dass die Anschlussstifte und innere
Abschnitte des Steckverbinders vor der Verwendung
trocken und frei von sichtbaren Verschmutzungen sind.
3.
Verbinden Sie das Schnittstellenkabel mit DirectLink
und anschliessend mit einem verfügbaren invasiven
Druckeingangskabel am Patientenmonitor, wie dargestellt in
den Schritten 3.1 bis 3.3:
3.1. Halten Sie das Modul mit der Frontplatte nach
oben zeigend. Richten Sie den Anschluss des
Kabels so aus, dass der „Finne" der Zugentlastung
nach unten zeigt. Richten Sie das Kabel mit der
Ausgangsbuchse des Moduls aus , die mit
Symbol
in Abbildung 2).
3.2. Drücken Sie dann den Stecker fest in die Steckdose
bis dieser einrastet.
ACHTUNG: Richten Sie die „Finne" der
Zugentlastung des Schnittstellenkabels mit
der Steckerbuchse auf das Modul aus, wie
in Schritt 3.1 dargestellt, bevor Sie diese
Teile zusammensetzen. Verdrehen Sie nach
dem teilweisen Zusammensetzen NICHT den
Stecker. Bei einem Verdrehen des Steckers auf
diese Weise werden die Stifte beschädigt, was
wiederum zu Fehlfunktionen führen kann.
3.3. Verbinden Sie das andere Ende des
Schnittstellenkabels mit dem verfügbaren invasiven
Druckeingangskanal des Patientenmonitors. Siehe
Bedienungsanleitung für den Patientenmonitor.
Verwenden Sie den Gurt für die Kabelführung, um
eine übermässige Länge des Schnittstellenkabels zu
reduzieren.
4. Der DirectLink Modul-Selbsttest startet automatisch.
Während diesem Prozess schalten sie nacheinander LEDs
ein und aus. Am Ende von diesem Selbsttest leuchtet nur
die gelbe LED, hierdurch wird angezeigt, dass das Modul
für den nächsten Schritt bereit ist. Fahren Sie mit Abschnitt
B fort. Patientenmonitor kalibrieren.
VORSICHTSMASSNAHMEN:
• Drücken Sie während des Selbsttests von DirectLink
keine Knöpfe, da der Test sonst eine Fehlfunktion
feststellen wird.
• Leuchtet die gelbe LED nicht, verwenden Sie das
DirectLink Modul nicht; kontaktieren Sie Ihren örtlichen
Codman Neuro Vertreter für ein Ersatzmodul.
Hinweis: Wenn die gelbe Statusanzeige stabil ist, sendet das
DirectLink Modul ein Full-Scale-Signal, grösser als 250 mmHg an
den Patientenmonitor, um anzuzeigen, dass noch kein auf Null
eingestellter ICP-Sensor an das System angeschlossen Einige
Patientenmonitore können eine „Überdruck"-Meldung anzeigen.
B. Patientenmonitor kalibrieren
1. Drücken Sie die  Taste EINMALIG, um ein 0 mmHg
Referenzsignal an den Patientenmonitor zu senden. Die
grüne Referenz LED „0 mmHg" leuchtet und die gelbe
Status-LED an der Unterseite der Frontplatte erlischt.
Anmerkung: Wenn die mit „0 mmHg" bezeichnete LED nicht
leuchtet, drücken Sie wiederholt die  Taste, bis die richtige
LED leuchtet.
2.
Setzen Sie den Patientenmonitor gemäss der Anleitung auf
Null. Stellen Sie sicher, dass das 0 mmHg Signal auf dem
Patientenmonitor angezeigt wird.
ACHTUNG: Wenn der Patientenmonitor an
diesem Punkt nicht „0 mmHg" angezeigt, ist der
Patientenmonitor möglicherweise nicht kompatibel.
3.
Pressen Sie die  Taste ein weiteres Mal, um ein 100 mmHg
Referenzsignal an den Patientenmonitor zu senden. Die
grüne Status-LED, bezeichnet mit „100 mmHg" leuchtet
auf. Anmerkung: Wenn die mit „100 mmHg" bezeichnete
LED nicht leuchtet, drücken Sie wiederholt die  Taste, bis
die richtige LED leuchtet.
21
gekennzeichnet ist (siehe im Detail „D"
