8. Elektriskais pieslēgums
Sūkni nedrīkst lietot ar frekvences
Uzmanību
pārveidotāju.
Elektriskais savienojums jāveic saskaņā ar valstī
spēkā esošiem noteikumiem.
Brīdinājums
Savienojiet sūkni ar elektrības paneli,
ievērojot vietējos normatīvus. Elektrības
panelis parasti ietver drošinātājus, galveno
slēdzi un noplūdes aizsargslēdzi ar
kontaktspraugu saskaņā ar EN 60204-1,
5.3.2.
Jābūt iespējai barošanas slēdzi bloķēt
pozīcijā 0. Tipam un prasībām jāatbilst
standartam EN 60204-1, 5.3.2.
Sūknī ir integrēts motora aizsargslēdzis un
vadības loģika.
Brīdinājums
Pēc sūkņa uzstādīšanas kabeļa brīvajam
garumam virs maksimālā šķidruma līmeņa
jābūt vismaz 3 m.
Brīdinājums
Ja sūkņa datu plāksnītē ir Ex marķējums,
jāpārliecinās, ka sūknis ir savienots
saskaņā ar šajā bukletā norādītajām
instrukcijām.
Brīdinājums
Sūkņa sprādziendrošības klasifikācija ir
CE Ex II 2 G, Ex bcd IIB T4 Gb. Skatīt
sadaļu 5. Apstiprinājumi.
Uzstādīšanas vietas klasifikācija katrā
konkrētajā gadījumā jāapstiprina vietējām
atbildīgajām iestādēm.
Ierīci CIU, ja to izmanto, (skatīt sadaļu
8.1 CIU) nedrīkst uzstādīt potenciāli
sprādzienbīstamās vidēs.
Brīdinājums
Sprādziendrošu sūkņu izmantošanas
gadījumā jāpārliecinās, ka ārējais
zemētājvads ir savienots ar sūkņa ārējo
zemēšanas spaili, lietojot vadu ar stingru
kabeļa skavu. Notīriet ārējā zemējuma
spailes virsmu un pievienojiet kabeļa
skavu.
Zemētājvada šķērsgriezumam jābūt
2
vismaz 4 mm , piemēram, tips H07 V2-K
(PVT 90 °), dzeltens un zaļš.
Jāpārliecinās, ka zemējums ir aizsargāts
pret koroziju.
Brīdinājums
Sūknis nedrīkst darboties bez šķidruma.
308
Barošanas spriegums un frekvence ir norādīta uz
sūkņa datu plāksnītes. Informāciju par sprieguma
pielaidi skatīt sadaļā 13. Tehniskie
vai motors ir piemērots energoapgādei, kas ir
pieejama uzstādīšanas vietā.
Visi sūkņi tiek piegādāti ar 10 metrus garu kabeli un
brīvu kabeļa galu.
Brīdinājums
Lai izvairītos no īsslēgumiem, pirms sūkņa
uzstādīšanas un pirmās iedarbināšanas
reizes jāpārbauda, vai kabelim nav
redzamu defektu.
Iespējamā kabeļa maiņa jāveic uzņēmumā
Uzmanību
Grundfos vai Grundfos pilnvarotā servisā.
8.1 CIU
Grundfos ierīce CIU tiek izmantota kā komunikācijas
interfeiss starp sūkni SL1 vai SLV AUTO
galveno datu komunikācijas tīklu. Ar saīsinājumu
CIU apzīmē komunikācijas interfeisa ierīci
(Communication Interface Unit).
Ierīce CIU ir papildu piederums. Skatīt kopā ar ierīci
piegādātajās uzstādīšanas un ekspluatācijas
instrukcijās.
8.2 Elektriskais savienojums - vienfāzes
sūkņi
Sūknim ir patentēta palaides funkcija, kas novērš
nepieciešamību izmantot palaides kondensatoru.
Darba kondensators ir iebūvēts sūknī.

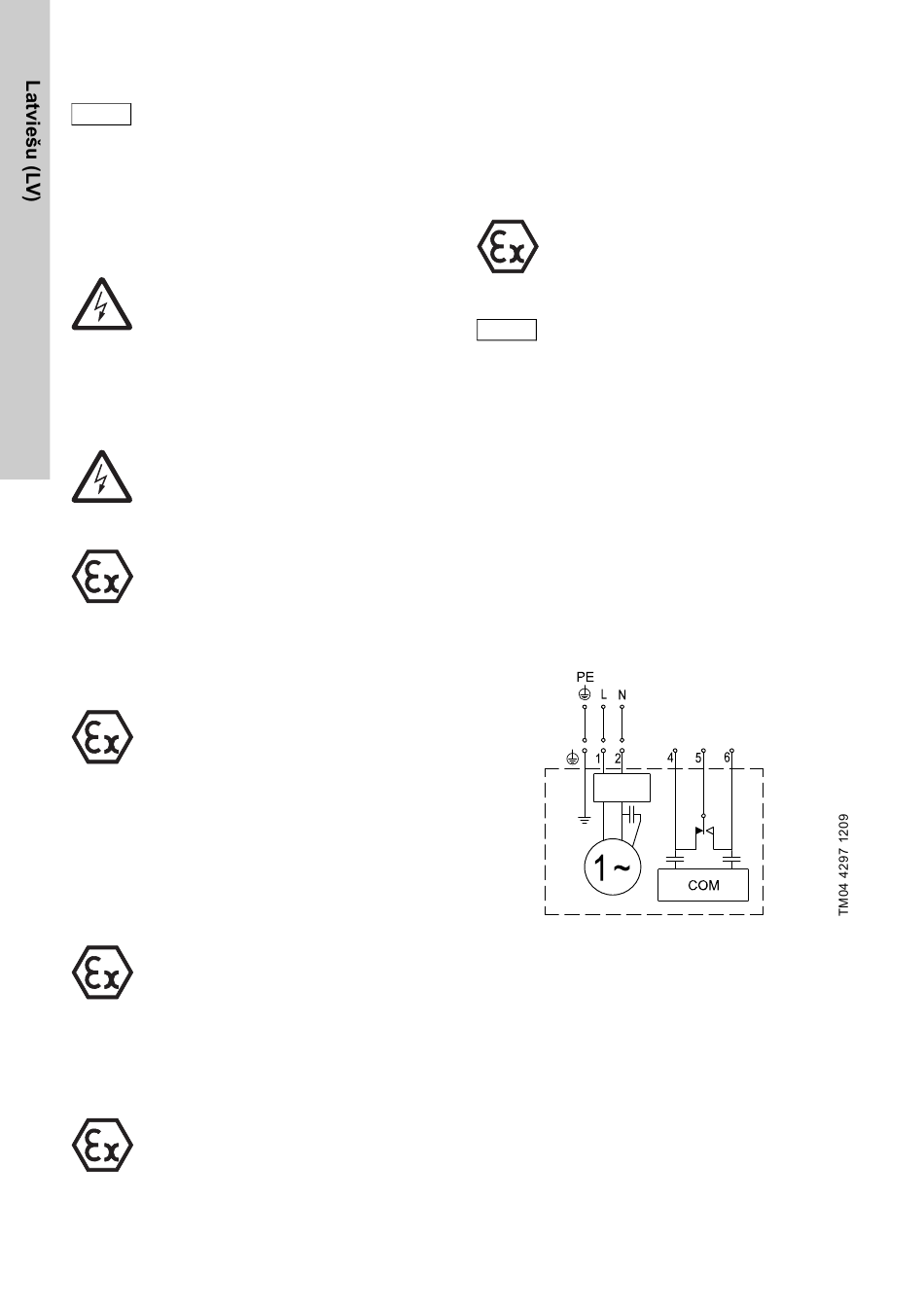

5. ilustr. Elektriskā shēma vienfāzes sūkņiem
dati. Jāpārbauda,
un
ADAPT
2 A, 230 V
