Als de bus intact, ga als volgt te werk:
1. Controleer en reinig de oliekamer.
2. Smeer de vlakken die in contact komen met de
asafdichting in met olie.
3. Plaats de nieuwe asafdichting (pos. 105) met
gebruikmaking van de plastic bus die bij de set is
geleverd.
4. Draai de bouten (pos. 188a) die de asafdichting
borgen vast tot 16 Nm.
5. Plaats de waaier. Zorg dat de spie (pos. 9a) juist
geplaatst is.
6. Plaats de bout (pos. 188a) en draai deze aan tot
22 Nm om de waaier te bevestigen.
7. Plaats het pomphuis (pos. 50).
8. Plaats de klem (pos. 92) en maak deze vast.
9. Vul de oliekamer met olie. Zie paragraaf
verversen.
Zie paragraaf 11.4 De waaierspeling bijstellen
speling rondom de waaier in te stellen.

11.8 Olie verversen

Na elke 3000 bedrijfsuren of ten minste één maal per
jaar moet de olie uit de oliekamer ververst worden
zoals hieronder beschreven wordt.
De olie moet ook worden ververst als de asafdichting
vervangen is. Zie paragraaf
vangen van de asafdichting.
Aftappen van de olie
Waarschuwing
Houd er bij het losdraaien van de schroe-
ven van de oliekamer rekening mee dat er
druk opgebouwd kan zijn in de oliekamer.
Verwijder de bouten niet voordat de druk
volledig ontsnapt is.
1. Draai beide olieaftapschroeven los en verwijder
ze om alle olie uit de oliekamer te laten lopen.
2. Controleer de olie op water en vervuiling. Als de
asafdichting is verwijderd geeft de olie een goede
indicatie van de conditie van de asafdichting.
Gebruikte olie dient in overeenstemming
N.B.
met de lokale voorschriften te worden
afgevoerd.
336
11.8 Olie
om de
11.7 Controleren/ver-
Het vullen van olie, liggende pomp
Zie afb. 16.
1. Plaats de pomp zodanig dat deze op het stator-
huis en de persflens ligt, en dat de olieaftap-
schroeven naar boven gericht zijn.
2. Vul de oliekamer met olie door de bovenste ope-
ning totdat olie uit de onderste opening begint te
lopen. Het oliepeil is nu correct.
Zie paragraaf 11.3 Inspectie
olie.
3. Plaats beide olieaftapschroeven met het gereed-
schap dat is meegeleverd bij de set. Zie para-
graaf 11.9 Servicesets.
Olievulling
Oliepeil

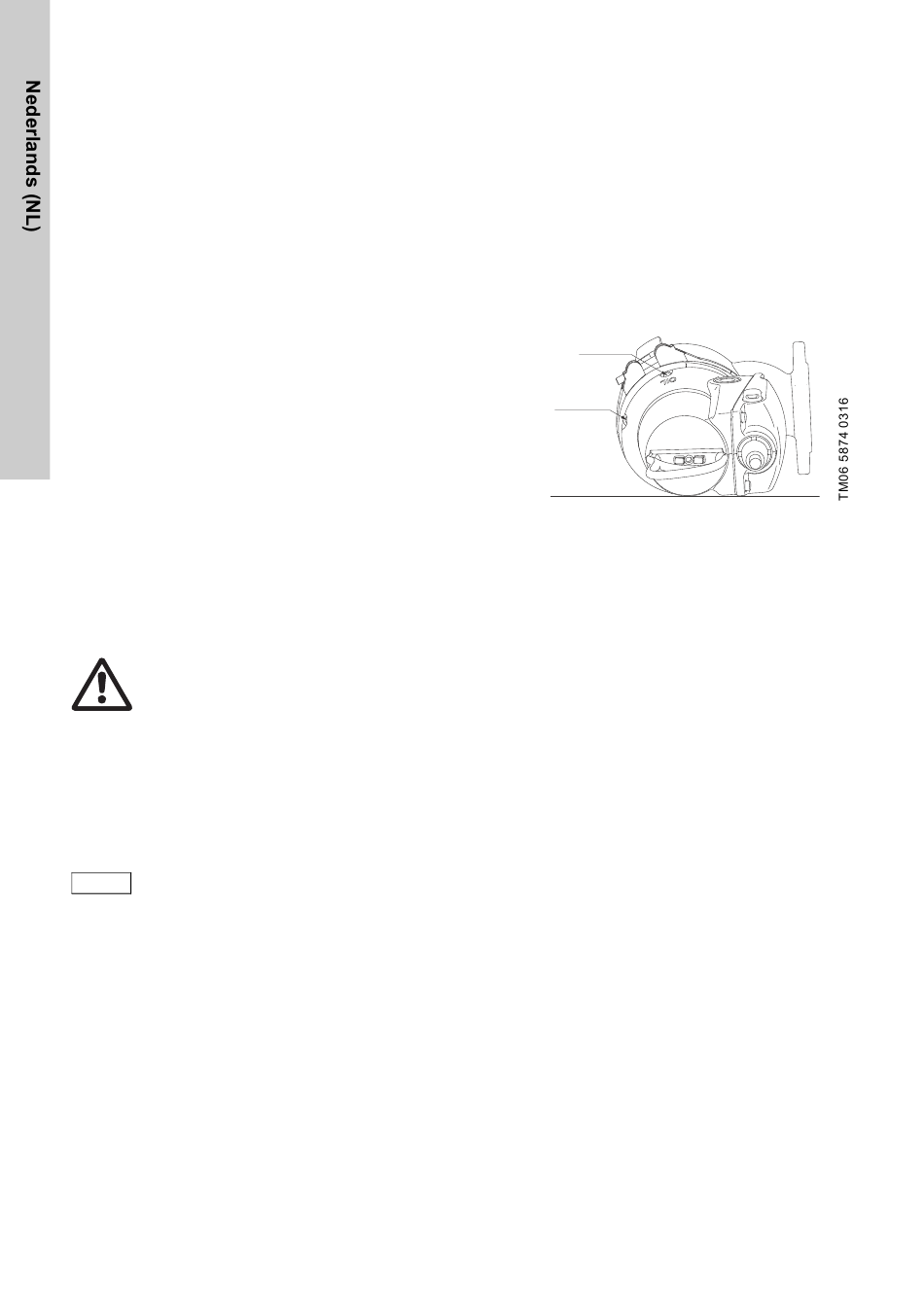

Afb. 16 Olievulopeningen
Vullen met olie, pomp in staande positie
1. Plaats de pomp op een vlak, horizontaal opper-
vlak.
2. Vul de oliekamer met olie door één van de ope-
ningen totdat olie uit de andere opening begint te
lopen. Zie paragraaf 11.3 Inspectie
veelheid olie.
3. Plaats beide olieaftapschroeven met het gereed-
schap dat is meegeleverd met de set. Zie para-
graaf 11.9 Servicesets.
voor de hoeveelheid
voor de hoe-
