Dacă bucşa este intactă, procedaţi după cum
urmează:
1. Verificaţi şi curăţaţi baia de ulei.
2. Ungeţi cu ulei suprafeţele în contact cu
etanşarea arborelui.
3. Introduceţi noua etanşare a arborelui (poz. 105)
folosind bucşa de plastic inclusă în trusă.
4. Strângeţi şuruburile (poz.188a) care fixează
etanşarea arborelui la 16 Nm.
5. Montaţi rotorul. Asiguraţi-vă că pana (poz. 9a)
este instalată corect.
6. Instalați și strângeţi şurubul (poz.188a) care
fixează rotorul la 22 Nm.
7. Montaţi carcasa pompei (poz.50).
8. Instalați şi strângeţi brățara (poz. 92).
9. Umpleţi baia de ulei cu ulei. Vezi secţiunea
11.8 Schimbarea uleiului.
Pentru reglarea jocului rotorului, vezi secţiunea
11.4 Reglarea jocului rotorului.

11.8 Schimbarea uleiului

Schimbaţi uleiul din baia de ulei după 3000 de ore de
funcţionare sau o dată pe an, conform indicaţiilor de
mai jos.
Dacă etanşarea arborelui a fost schimbată şi uleiul
trebuie schimbat. Vezi secţiunea
înlocuirea etanşării arborelui.
Scurgerea uleiului
Avertizare
La slăbirea şuruburilor băii de ulei,
acordați atenţie posibilelor acumulări de
presiune din interiorul băii. Nu scoateți
şuruburile înainte de eliberarea completă a
presiunii.
1. Slăbiți și scoateți cele două bușoane de ulei,
pentru a permite scurgerea completă a uleiului
din baia de ulei.
2. Verificaţi uleiul pentru apă și impurităţi. Dacă
etanşarea arborelui a fost îndepărtată, uleiul va
da o bună indicaţie despre starea etanşării.
Uleiul uzat trebuie eliminat în conformitate
Notă
cu reglementările locale.
Umplerea cu ulei, pompa în poziţie orizontală.
Vezi fig. 16.
1. Poziţionaţi pompa astfel încât să se sprijine pe
2. Umpleţi cu ulei baia de ulei prin orificiul superior
3. Montaţi ambele bușoane de ulei folosind
Umplerea cu ulei, pompa în poziţie verticală
11.7 Verificarea/
1. Aşezaţi pompa pe o suprafaţă plană orizontală.
2. Umpleţi cu ulei baia de ulei printr-unul dintre
3. Montaţi ambele bușoane de ulei folosind
carcasa statorului și flanşa de refulare iar
bușoanele de ulei să fie îndreptate în sus.
până când uleiul începe să curgă prin orificiul
inferior. Nivelul de ulei este acum corect.
Pentru cantitatea de ulei, vezi secţiunea
11.3 Inspecţia.
materialul de etanșare inclus în trusă. Vezi
secţiunea 11.9 Truse de
Umplerea cu ulei
Nivelul de ulei

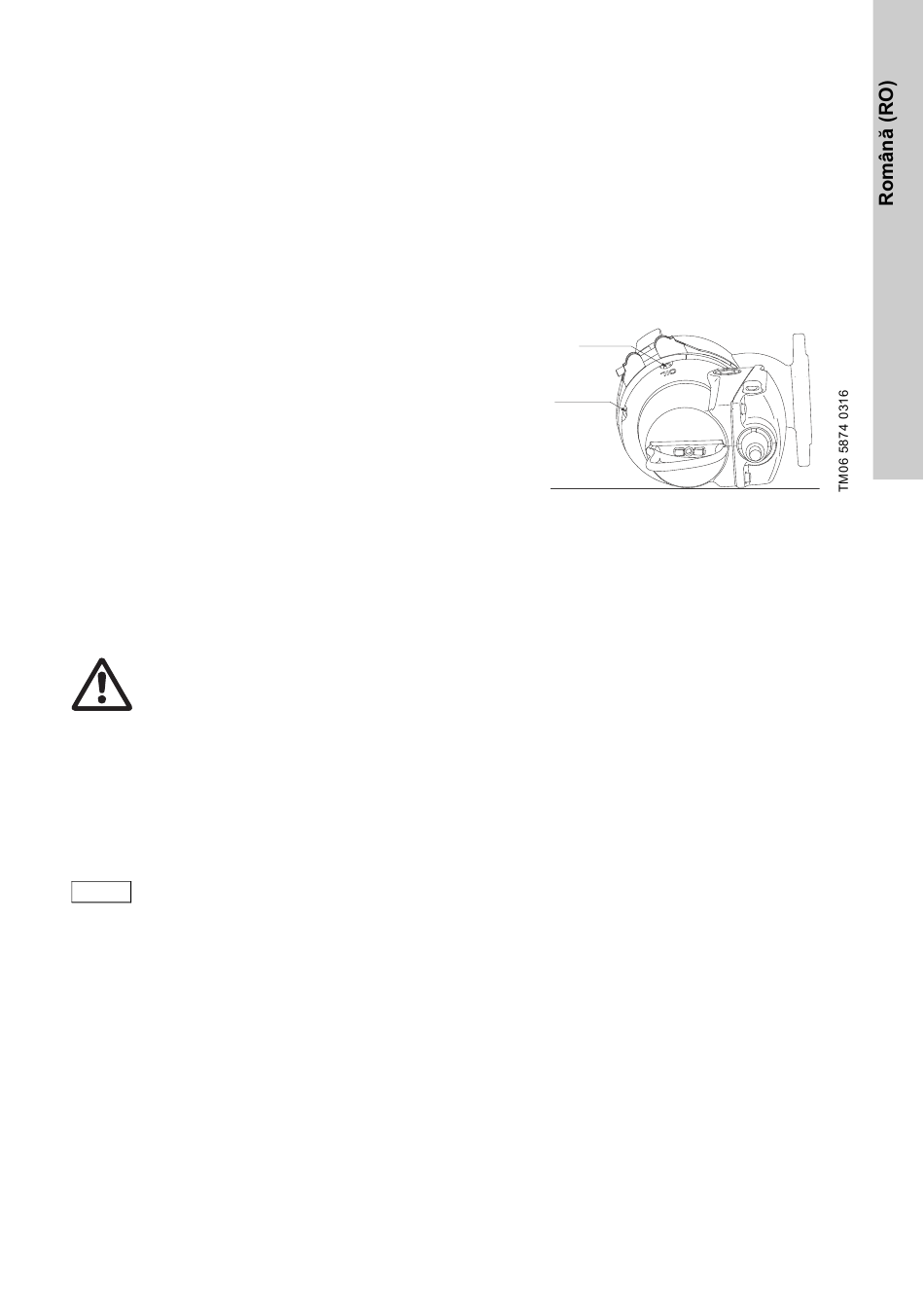

Fig. 16 Orificiile pentru umplerea cu ulei
orificii, până când începe să curgă prin celălalt
orificiu. Pentru cantitatea de ulei, vezi secţiunea
11.3 Inspecţia.
materialul de etanșare inclus în trusă. Vezi
secţiunea 11.9 Truse de
service.
service.
