2. Descrição geral
Este manual inclui instruções de instalação, funcio-
namento e manutenção para bombas submersíveis
para águas residuais SL1 e SLV AUTO
Grundfos. As bombas SL1 e SLV AUTO
Grundfos são portáteis e foram concebidas para o
bombeamento de esgotos e águas residuais domés-
ticas e industriais.
Estão disponíveis dois modelos de bombas:
• Bombas para esgotos SL1.50.65 com impulsor
monocanal
• Bombas para esgotos SLV.65.65 com impulsor
SuperVortex, de passagem livre de caudal.
As bombas podem ser instaladas num sistema de
acoplamento automático ou num sistema portátil no
fundo de um poço.
Aviso
Condições especiais para a utilização
segura das bombas antideflagrantes SL1
e SLV AUTO
ADAPT
• Os parafusos usados para substituição
devem ser de classe A2-70 ou supe-
rior, em conformidade com EN/ISO
3506-1.
• O interruptor térmico nos enrolamentos
do estator com uma temperatura de
comutação nominal de 150 °C tem de
garantir que a alimentação é desli-
gada. A alimentação tem de ser
reposta manualmente.
da
ADAPT
da
ADAPT
:
2.1 Esquemas de produto

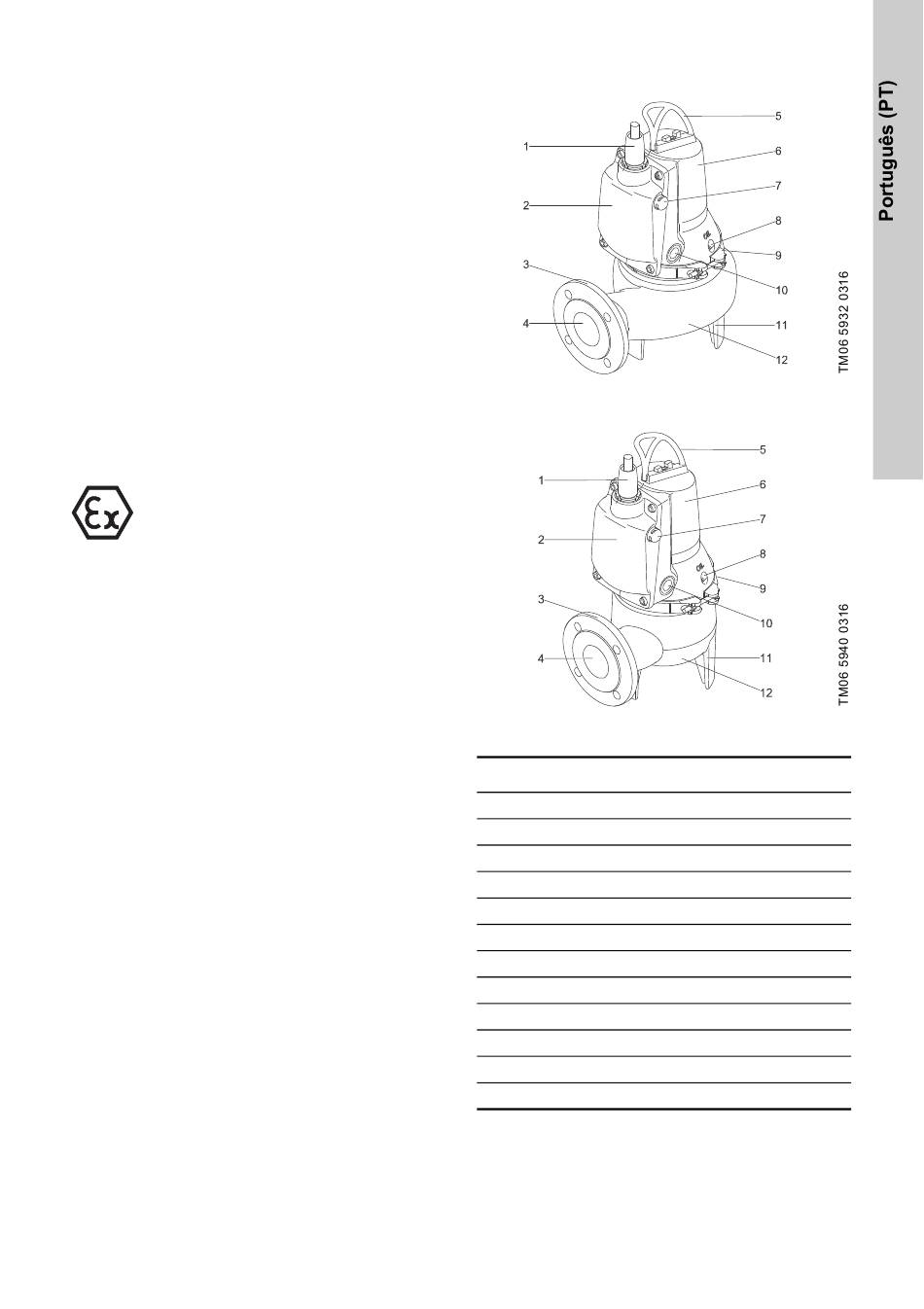

Fig. 1 Bomba SL1.50.65 AUTO
Fig. 2 Bomba SLV.65.65 AUTO
Pos. Descrição
1 Ficha do cabo
2 Unidade electrónica
3 Flange de descarga DN 65, PN 10
4 Orifício de descarga
5 Pega de elevação
6 Carcaça do estator
7 Sensor de nível
8 Parafuso do óleo
9 Abraçadeira
10 Sensores de funcionamento em seco
11 Pés da bomba
12 Corpo da bomba
