8. Ηλεκτρική σύνδεση
Η αντλία δεν πρέπει να χρησιμοποιείται με
Προσοχή
μετατροπέα συχνότητας.
Πραγματοποιήστε την ηλεκτρική σύνδεση σύμφωνα
με τους τοπικούς κανονισμούς.
Προειδοποίηση
Συνδέστε την αντλία σε έναν ηλεκτρικό
πίνακα σύμφωνα με τους τοπικούς
κανονισμούς. Ο ηλεκτρικός πίνακας
συνήθως περιλαμβάνει ασφάλειες, τον
κεντρικό διακόπτη και ρελέ διαρροής με
ένα διάκενο επαφών σύμφωνα με το ΕΝ
60204-1.
Πρέπει να είναι δυνατό το κλείδωμα του
κεντρικού διακόπτη δικτύου στη θέση 0. Ο
τύπος και οι απαιτήσεις είναι όπως
ορίζονται στο πρότυπο EN 60204-1, 5.3.2.
Η αντλία διαθέτει ενσωματωμένο ένα ρελέ
προστασίας κινητήρα καθώς και λογική
ελέγχου.
Προειδοποίηση
Όταν τοποθετείτε την αντλία, θα πρέπει να
αφήσετε τουλάχιστον 3 m ελεύθερο
καλώδιο πάνω από τη μέγιστη στάθμη
υγρού.
Προειδοποίηση
Εάν η αντλία διαθέτει μία σήμανση Ex στην
πινακίδα της, βεβαιωθείτε ότι είναι
συνδεδεμένη σύμφωνα με τις οδηγίες που
δίνονται στο παρόν φυλλάδιο.
Προειδοποίηση
Η κατάταξη της αντιεκρηκτικής προστασίας
της αντλίας είναι CE Ex II 2 G, Ex bcd IIB
T4 Gb. Βλέπε κεφάλαιο
Η κατηγοριοποίηση του χώρου
εγκατάστασης πρέπει να έχει την έγκριση
των τοπικών αρχών σε κάθε ξεχωριστή
περίπτωση.
Η μονάδα CIU, εάν χρησιμοποιείται,
(βλέπε κεφάλαιο
τοποθετείται σε δυνητικά εκρηκτικά
περιβάλλοντα.
Προειδοποίηση
Σε αντλίες με αντιεκρηκτική προστασία,
βεβαιωθείτε ότι ένας εξωτερικός αγωγός
γείωσης είναι συνδεδεμένος στον
εξωτερικό ακροδέκτη γείωσης της αντλίας
χρησιμοποιώντας έναν αγωγό με ασφαλή
σφιγκτήρα καλωδίου. Καθαρίστε την
επιφάνεια για την εξωτερική σύνδεση
γείωσης και τοποθετήστε το σφικτήρα
καλωδίου.
Η διατομή του αγωγού γείωσης πρέπει να
είναι τουλάχιστον 4 mm
V2-K (PVT 90 °) κίτρινο και πράσινο.
Βεβαιωθείτε ότι η σύνδεση γείωσης
προστατεύεται από τη διάβρωση.
5. Εγκρίσεις.
8.1 CIU) δεν πρέπει να
2
, π.χ. τύπου H07
Προειδοποίηση
Η αντλία δεν πρέπει να εκτεθεί σε ξηρή
λειτουργία.
Η τάση και η συχνότητα παροχής αναγράφονται στην
ενδεικτική πινακίδα της αντλίας. Σχετικά με την
ανοχή τάσης, βλέπε κεφάλαιο
Βεβαιωθείτε ότι ο κινητήρας είναι κατάλληλος για την
ηλεκτρική παροχή ρεύματος που υπάρχει στο χώρο
εγκατάστασης.
Όλες οι αντλίες παραδίδονται με 10 m καλώδιο με
ελεύθερα άκρα.
Προειδοποίηση
Πριν από την εγκατάσταση και την πρώτη
εκκίνηση της αντλίας, ελέγξτε το καλώδιο
για εμφανή ελαττώματα ώστε να
αποφύγετε τα βραχυκυκλώματα.
Η ενδεχόμενη αντικατάσταση του
Προσοχή
καλωδίου πρέπει να γίνει από τη Grundfos
ή από εξουσιοδοτημένο συνεργείο.
8.1 CIU
Η μονάδα CIU της Grundfos χρησιμοποιείται ως
διεπαφή επικοινωνίας μεταξύ μίας αντλίας SL1 ή
SLV AUTO και ενός κύριου δικτύου
ADAPT
επικοινωνίας δεδομένων. Τα αρχικά CIU σημαίνουν
"Communication Interface Unit" (Μονάδα ∆ιεπαφής
Επικοινωνίας).
Η μονάδα CIU είναι προαιρετική. Βλέπε ξεχωριστές
οδηγίες εγκατάστασης και λειτουργίας που
προμηθεύονται με τη μονάδα.
8.2 Ηλεκτρική σύνδεση - μονοφασικές
αντλίες
Η αντλία διαθέτει μία πατενταρισμένη λειτουργία
εκκίνησης, η οποία καταργεί την ανάγκη ενός
πυκνωτή εκκίνησης. Ο πυκνωτής λειτουργίας είναι
ενσωματωμένος στην αντλία.

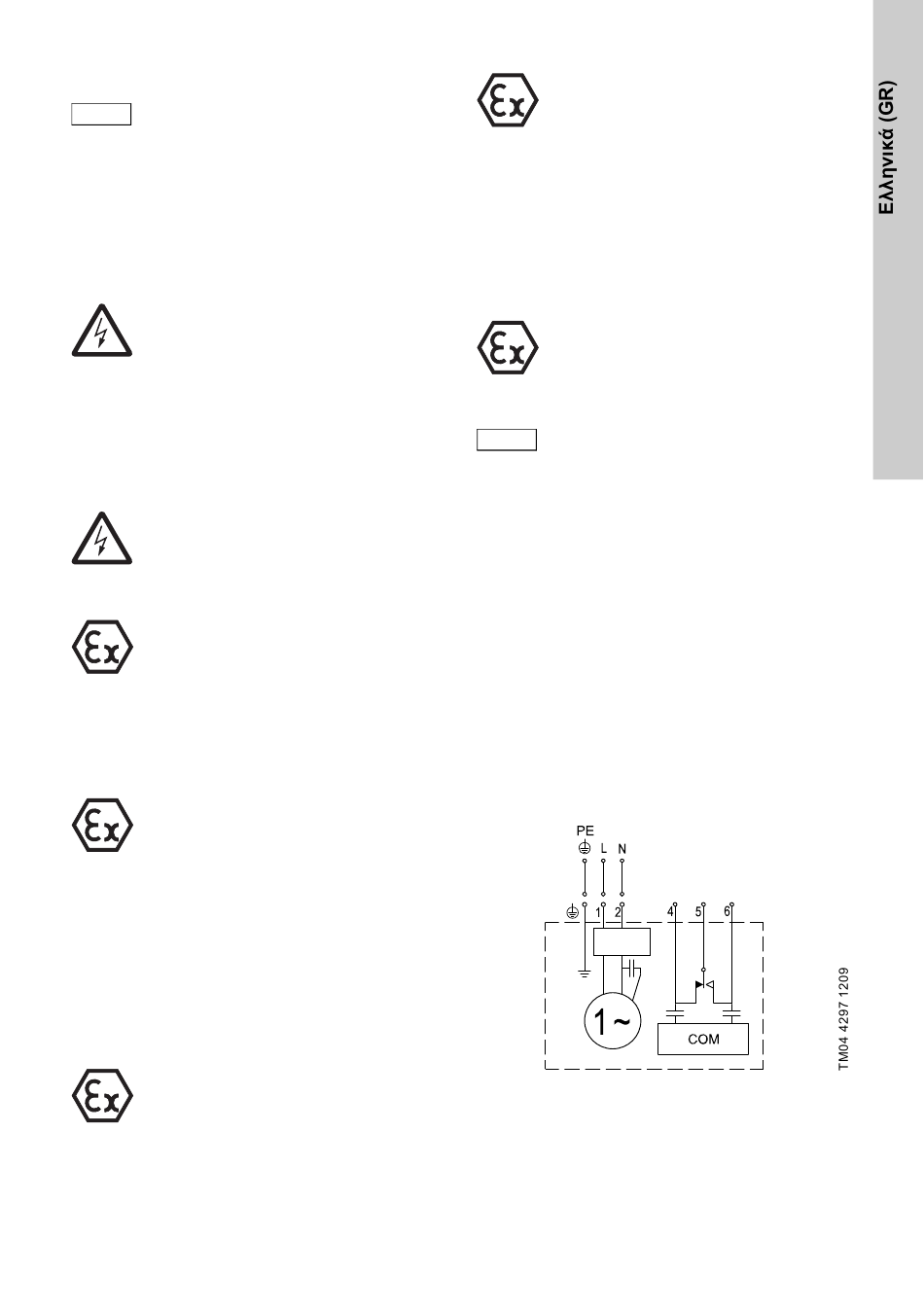

Σχ. 5 ∆ιάγραμμα καλωδίωσης για μονοφασικές
αντλίες
13. Τεχνικά δεδομένα.
2 A 230 VAC
203
