8. Elektrik bağlantısı
Pompa, frekans dönüştürücü ile
İkaz
kullanılmamalıdır.
Elektrik bağlantılarını söz konusu bölgedeki
yönetmeliklere uygun olarak gerçekleştirin.
Uyarı
Pompa yerel yönetmeliklere uygun olarak
bir elektrik panosuna bağlanmalıdır. EN
60204-1, 5.3.2'ye göre elektrik panosu
genellikle kontak ayırıcı ile sigortalar, ana
şalter ve toprak kaçak sigortasından
oluşur.
Ana şalteri 0 konumunda kilitlemek
mümkün olmalıdır. Tip ve gereksinimler,
EN 60204-1, 5.3.2 standardında belirtilen
şekildedir.
Pompa, bir motor koruma şalteri ve tüm
kontrol mantık sistemini içerir.
Uyarı
Pompa kurulduğunda, maksimum sıvı
seviyesi üzerinde en az 3 m serbest kablo
bulunmalıdır.
Uyarı
Pompanın etiketinde bir Ex işareti varsa,
pompanın bu kitapçıkta verilen talimatlara
uygun olarak bağlandığından emin olun.
Uyarı
Pompanın patlamaya karşı koruma sınıfı
CE Ex II 2 G, Ex bcd IIB T4 Gb'dir. Bkz.
bölüm 5. Onaylar.
Kurulum sahasının sınıflandırması her
durumda yerel itfaiye yetkilileri tarafından
ayrı ayrı onaylanmalıdır.
Kullanıldıysa CIU ünitesi (bakınız bölüm
8.1 CIU) patlama riski olan ortamlara
kurulmamalıdır.
Uyarı
Patlamaya dayanıklı pompalar söz konusu
ise, pompanın toprak bağlantısı ucuna
sağlam bir kablo kelepçesine sahip iletken
ile harici toprak bağlantısı yapılmalıdır.
Harici toprak bağlantısı yüzeyini temizleyin
ve kablo kelepçesini takın.
Topraklama kablosunun kesiti en az 4
2
mm , örneğin H07 V2-K (PVT 90 °) sarı ve
yeşil tipte olmalıdır.
Toprak bağlantısının korozyona dayanıklı
olduğundan emin olun.
Uyarı
Pompa kuru çalışmamalıdır.
520
Besleme voltajı ve frekansı, pompa etiketinde
işaretlenmiştir. Voltaj toleransı için bkz. bölüm
13. Teknik bilgiler. Motorun, kurulum sahasındaki
mevcut güç beslemesine uygun olduğundan emin
olun.
Tüm pompalarda 10 metre uzunluğunda bir kablo ile
serbest kablo ucu bulunmaktadır.
Uyarı
Pompayı kurmadan ve ilk başlatmadan
önce kısa devre oluşumunu önlemek için
kablonun durumunu kontrol edin.
Kablo değiştirilecekse bu işlemin Grundfos
İkaz
veya yetkili bir servis tarafından yapılması
gerekir.
8.1 CIU
Grundfos CIU ünitesi, ana veri iletişim ağı ile SL1
veya SLV AUTO pompası arasında
ADAPT
haberleşme arayüzü olarak kullanılır. CIU,
"Haberleşme Arayüzü Ünitesi"ni ifade eder.
CIU ünitesi opsiyoneldir. Ünite ile birlikte verilen
kurulum ve kullanım talimatlarına bakınız.
8.2 Elektrik bağlantısı - tek fazlı pompalar
Pompada yol verme kondansatörü ihtiyacını ortadan
kaldıran patentli bir başlatma işlevi vardır. Çalıştırma
kondansatörü pompaya entegredir.

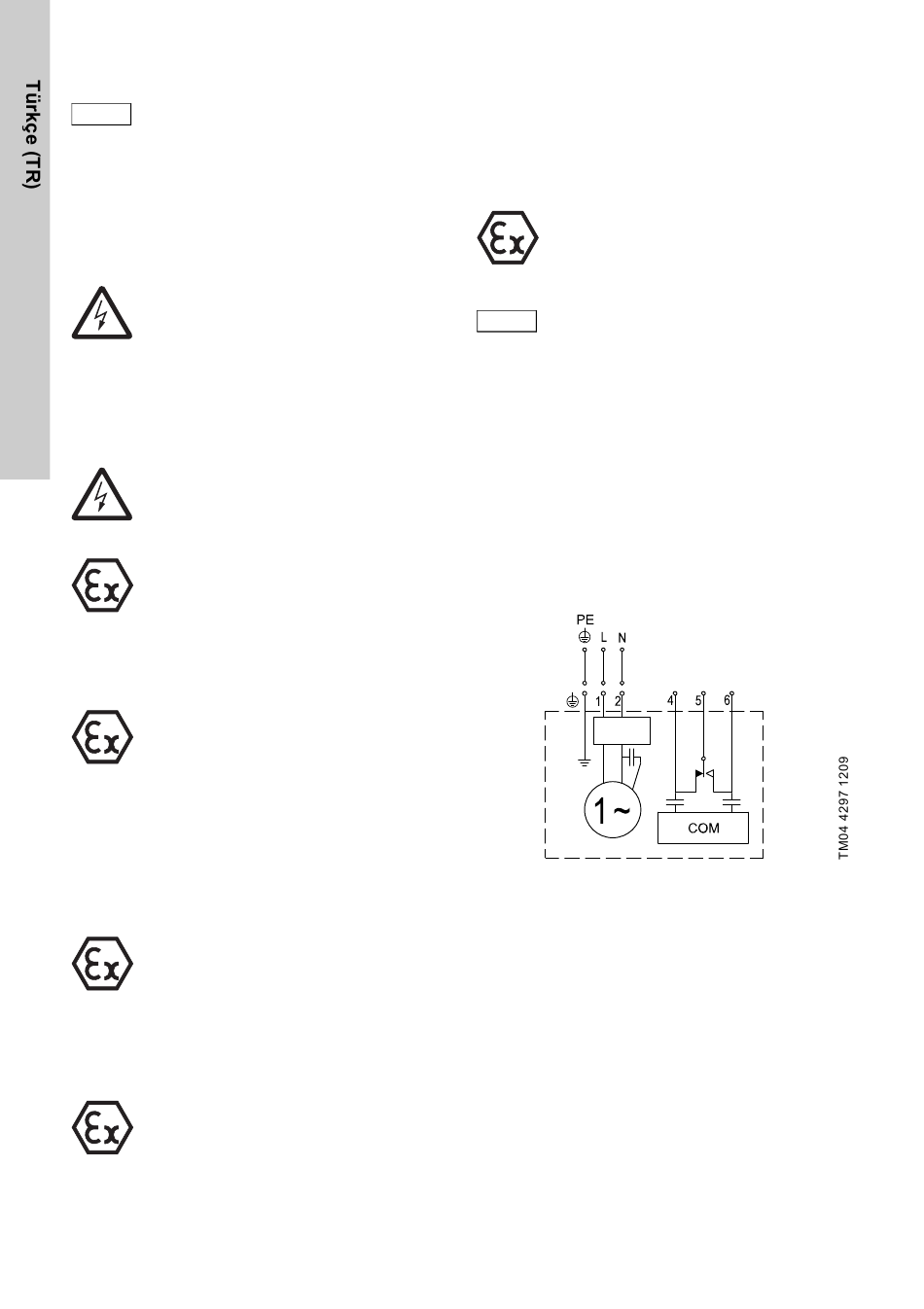

Şekil 5 Tek fazlı pompalar için bağlantı
şeması
2 A 230 VAC
