11.5 Čistenie telesa čerpadla
Pre zistenie čísel pozícií si pozrite stranu
551.
Dodržiavajte nasledujúci postup:
Demontáž
1. Uvoľnite a odmontujte sponu (pol. 92), ktorá drží
teleso čerpadla a motor dohromady.
2. Zdvihnite a oddeľte motorovú časť od telesa
čerpadla (pol. 50). Pretože je obežné koleso
pripevnené ku koncu hriadeľa, bude zdvihnuté
z telesa čerpadla spolu s motorickou časťou.
3. Vyčistite teleso čerpadla a obežné koleso.
Montáž
1. Umiestnite motorovú časť s obežným kolesom na
teleso čerpadla.
2. Nasaďte a utiahnite sponu.
Pozri tiež časť 11.7 Kontrola/výmena hriadeľovej
upchávky.
11.6 Čistenie snímačov

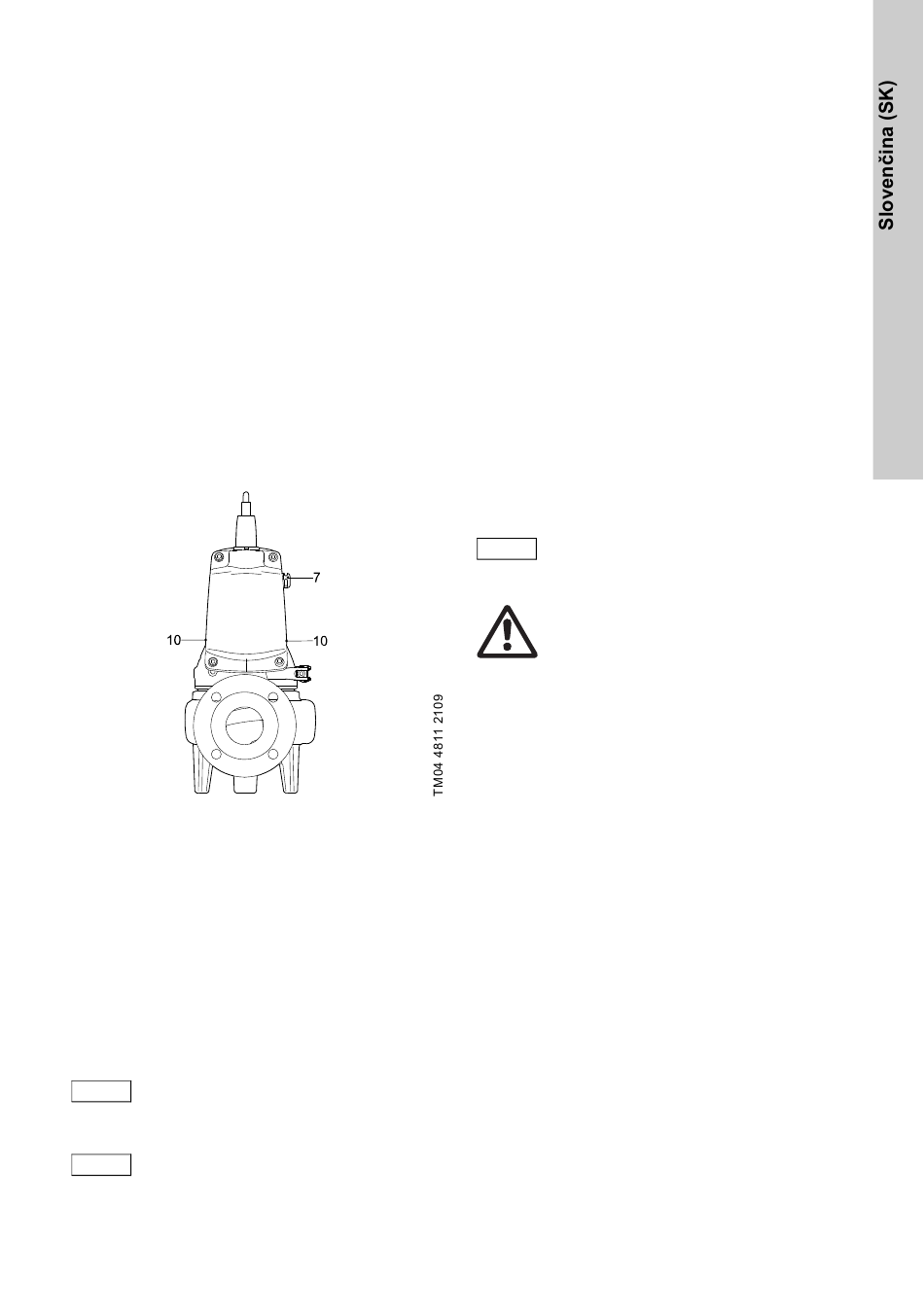

Obr. 15 Umiestnenie hladinových snímačov
a snímačov prevádzky nasucho
Dodržiavajte nasledujúci postup:
Pozri obr. 15.
1. Hladinový snímač (pol. 7):
Snímač opláchnite čistou vodou.
Snímače prevádzky nasucho (pol. 10):
Opláchnite snímače prevádzky nasucho čistou
vodou a očistite ich pomocou mäkkého štetca.
2. Zapnite prívod el. napätia na čerpadlo.
3. Skontrolujte, či čerpadlo zapína a odčerpáva
kvapalinu až po hladinu prevádzky nasucho.
Aby ste zabránili poškodeniu snímačov,
Pozor nepoužívajte iné čistiace pomôcky, než sú
uvedené vyššie.
Ak snímače prevádzky nasucho nie sú
Dôležité
zaplavené čerpanou kvapalinou, čerpadlo
sa nedokáže spustiť.
11.7 Kontrola/výmena hriadeľovej
upchávky
550 alebo
Pre zaistenie toho, že je hriadeľová upchávka
neporušená, skontrolujte olej.
Ak olej obsahuje viac ako 20 % vody, hriadeľová
upchávka je poškodená a musí sa vymeniť. Ak
nebola vykonaná výmena hriadeľovej upchávky,
motor sa môže poškodiť.
Ak je olej čistý, môže sa znovu použiť. Pozri tiež
časť 11. Údržba a
Pre zistenie čísel pozícií si pozrite stranu
551.
Dodržiavajte nasledujúci postup:
1. Uvoľnite a odmontujte sponu (pol. 92), ktorá drží
teleso čerpadla a motor dohromady.
2. Zdvihnite a oddeľte motorovú časť od telesa
čerpadla (pol. 50). Pretože je obežné koleso
pripevnené ku koncu hriadeľa, bude vyzdvihnuté
z telesa čerpadla spolu s motorickou časťou.
3. Odstráňte skrutku (pol. 188a) z konca hriadeľa.
4. Odstráňte obežné koleso (pol. 49) z hriadeľa.
5. Vypustite olej z olejovej komory. Pozri časť
11.8 Výmena
Dôležité
Hriadeľová upchávka je kompletná jednotka pre
všetky čerpadlá.
6. Odskrutkujte skrutky (pol. 188a) zaisťujúce
upchávku hriadeľa (pol. 105).
7. Zdvihnite hriadeľovú upchávku (pol. 105)
z olejovej komory pákovým spôsobom pomocou
dvoch demontážnych otvorov v držiaku
hriadeľovej upchávky (pol. 58) a dvoch
skrutkovačov.
8. Skontrolujte stav puzdra (pol. 103) v mieste, kde
sa sekundárna upchávka hriadeľovej upchávky
dotýka puzdra. Puzdro musí byť neporušené. Ak
je puzdro opotrebované a musí byť vymenené,
čerpadlo musí byť skontrolované odborníkom
firmy Grundfos alebo autorizovaným servisným
strediskom Grundfos.
servis.
oleja.
Použitý olej sa musí likvidovať v súlade
s miestnymi predpismi.
Upozornenie
Pred uvoľnením skrutiek olejovej komory
berte do úvahy fakt, že olej v olejovej
komore môže byť pod tlakom. Skrutky
neodstraňujte, kým sa tlak úplne neuvoľní.
