2. Všebecný popis
Tato příručka obsahuje pokyny pro instalaci, provoz
a údržbu ponorných čerpadel odpadních vod
Grundfos SL1 a SLV AUTO
Grundfos SL1 a SLV AUTO
a jsou navržena pro čerpání domovních
a průmyslových splaškových a odpadních vod.
Dodávají se dva typy čerpadel:
• Čerpadla na splaškovou a odpadní vodu SL
1.50.65 s jednokanálovým oběžným kolem
• Kalová čerpadla SLV.65.65 s plnoprůtočným
oběžným kolem SuperVortex.
Čerpadla mohou být instalována na systému
s automatickou spojkou nebo volně stojící na spodku
čerpací jímky.
Varování
Speciální podmínky pro bezpečné použití
čerpadel odolných proti výbuchu SL1
a SLV AUTO
ADAPT
• Náhradní šrouby musejí splňovat
požadavky třídy A2-70 nebo vyšší
v souladu s normou EN/ISO 3506-1.
• Termospínač ve vinutích statoru se
jmenovitou spínací teplotou 150 °C
musí zaručit odpojení napájecího
napětí. Reset napájecího napětí musí
být proveden ručně.
48
. Čerpadla
ADAPT
jsou přenosná
ADAPT
:
2.1 Vyobrazení čerpadel

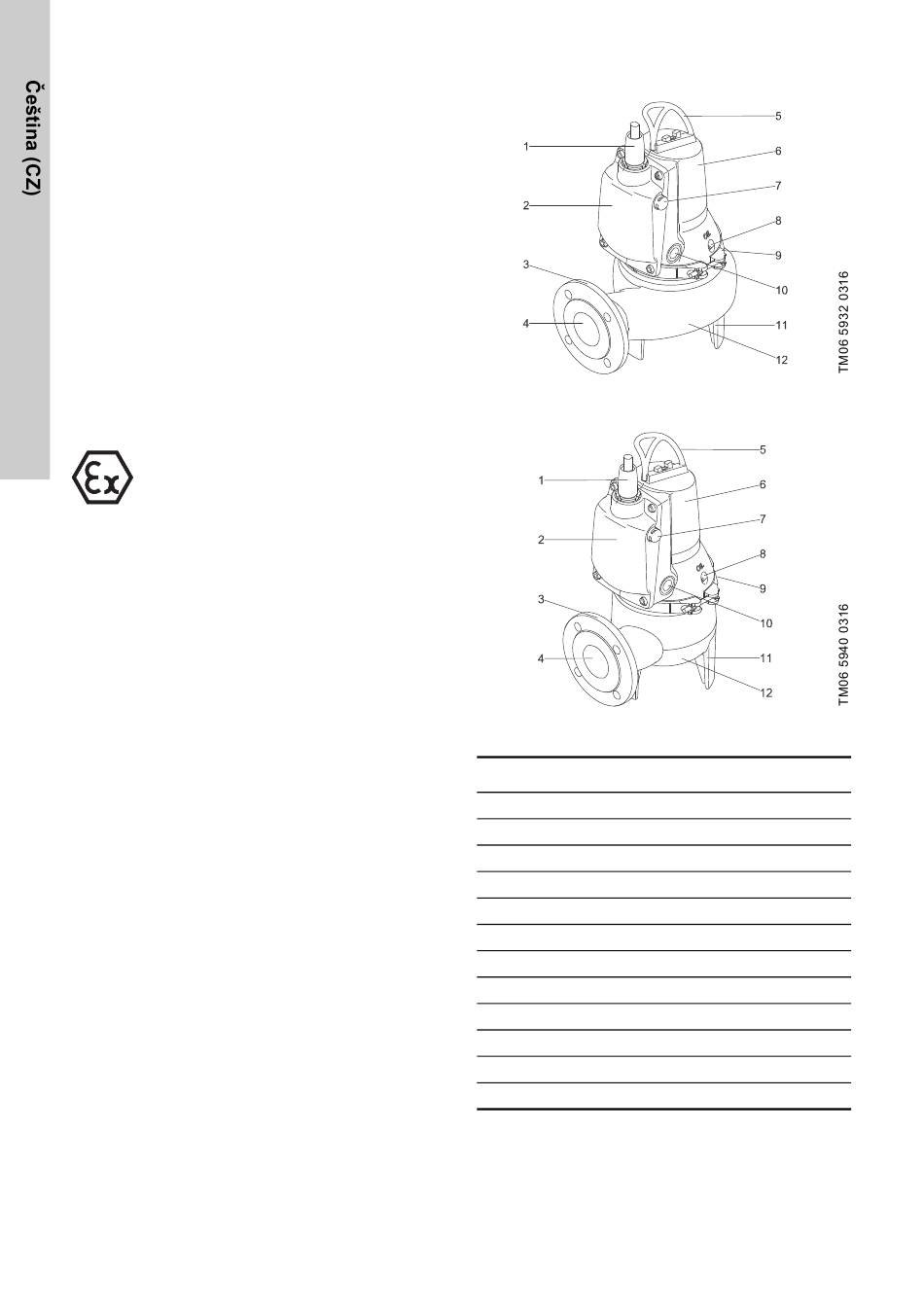

Obr. 1 Čerpadlo SL1.50.65 AUTO
Obr. 2 Čerpadlo SLV.65.65 AUTO
Pol. Popis
1 Kabelová přípojka
2 Elektronická jednotka
3 Výtlačná příruba DN 65, PN 10
4 Výtlačná přípojka
5 Zvedací konzola
6 Těleso statoru
7 Hladinový snímač
8 Olejová zátka
9 Spona
10 Snímače provozu nasucho
11 Patka čerpadla
12 Kryt čerpadla
